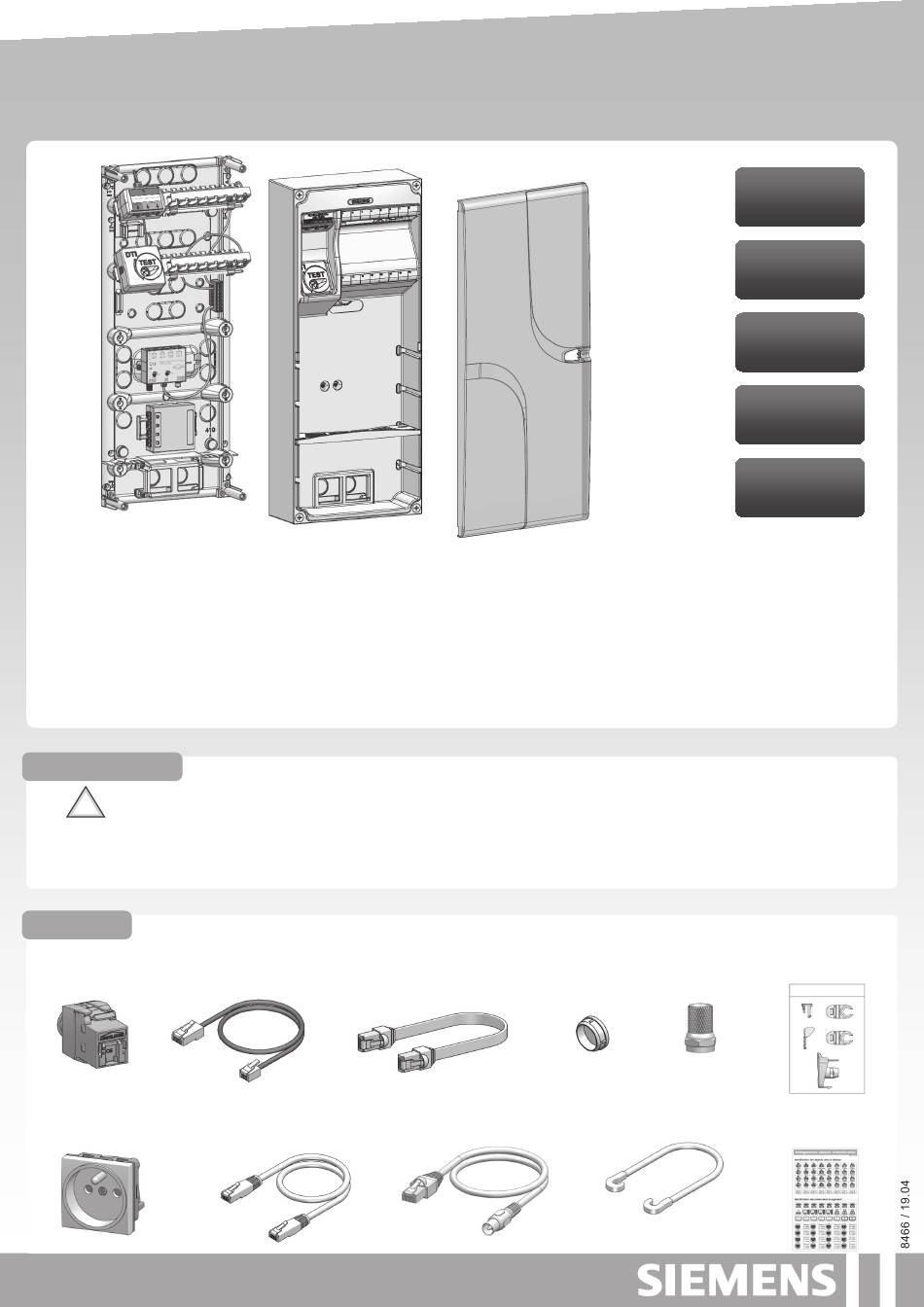

COFFRET DE COMMUNICATION
SIMBOX FTTH 8 RJ45 GR3TV
Dimensions : 250 x 600 x 115 mm

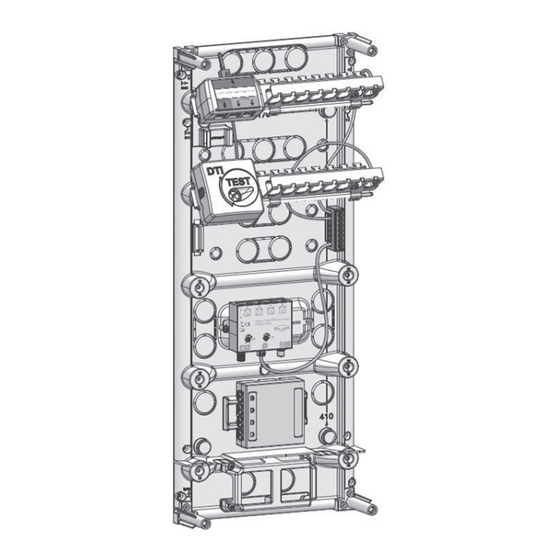

Livré avec : ● 1 Dispositif Terminaison Intérieur (DTI avec module RC intégré)
● 1 Filtre maître ADSL (1 sortie modem + 2 sorties téléphonique)
● 1 Amplificateur 4 sorties RJ45 TNT-SAT-Cablo
● 1 Dispositif Terminaison Intérieur optique 4FO pour FTTH (DTIo)
● 1 Bornier de terre
● 1 support pour prise 2P+T 16A
● 1 étagère repositionnable
● 1 logement pour Box
● 1 porte
Recommandations
!
●
Couper le courant avant toute intervention.
● Lire soigneusement et entièrement le guide avant de procéder à l'installation du matériel.
● Ce produit doit être installé dans les règles de l'art par du personnel qualifié et en tenant compte du lieu d'implantation du produit.
● L'installation doit être protégée par un dispositif de protection électrique 230V 16A.
● Pour le recyclage du produit, se renseigner auprès des services compétents pour la conduite à tenir.
Accessoires
8 connecteurs RJ45
2 cordons 1 paire
GR3TV Cat.6a
2 prises de puissance
2P+T
Notice GA205 SIEMENS.pub
4 cordons plats 4 paires
RJ11/RJ45
RJ45/RJ45 UTP
2 cordons ronds 4 paires
RJ45/RJ45 SFTP
4 bouchons
classe II
1 cordon RJ45/IEC
1
Conforme
XP C 90-483
Conforme
NF C 15-100
Grade 3TV
Équipé et
Précâblé
Brassage
manuel
1 raccord
1 sachet accessoires
type F
porte + notice
1 tendeur
1 planche de
pictogramme
Publicité
Manuels Connexes pour Siemens SIMBOX FTTH 8 RJ45 GR3TV
Sommaire des Matières pour Siemens SIMBOX FTTH 8 RJ45 GR3TV
- Page 1 COFFRET DE COMMUNICATION SIMBOX FTTH 8 RJ45 GR3TV Conforme XP C 90-483 Conforme NF C 15-100 Grade 3TV Équipé et Précâblé Brassage manuel Dimensions : 250 x 600 x 115 mm Livré avec : ● 1 Dispositif Terminaison Intérieur (DTI avec module RC intégré) Notice GA205 SIEMENS.pub...
- Page 2 Pose du tableau Installation Respecter le rayon de courbure des câbles multipaires pour ne pas les plier d'une porte ● et ne pas dégrader leurs performances (R mini = 8 fois le diamètre du câble). Respecter les hauteurs de pose définies dans la norme NF C 15-100. ●...
- Page 3 Câblage des prises de courant fort Dénuder sur 12 mm section de 1,5 ou 2,5 mm² Position horizontale (montage préconisé) 1 - Retirer le cache de la prise 3 - Clipper le mécanisme 2 - Connecter. sur le support. Si nécessaire, utiliser un 4 - Replacer le cache.
- Page 4 Câblage de l’amplificateur TV Type d'entée pour les signaux TNT et SAT Couplées Caractéristiques de l’amplificateur : 1 sorties TNT+SAT + 3 sorties TNT+Cablo Sorties Amplification du signal TNT 20 à 25 dB Plage de réglage du gain 0 à 20 dB Amplification du signal SAT 16 à...
-
Page 5: Montage De La Porte
Identification des prises Montage de la porte Monter la porte en suivant la notice d’instruction placée dans le sachet d’accessoires portes. Identifier les départs. Penser à reporter les longueurs des liens entre les prises murales et le tableau. - Page 6 Guide d’utilisation 2 cordons 1 paire 4 cordons plats RJ45/RJ45 1 cordon RJ45/IEC 1 tendeur Cordons & Accessoires : RJ11/RJ45 UTP 4 paires 1 - Raccordement de la TNT et du satellite. Brancher les cordons RJ45 sortant du capot sur les départs correspondant aux pièces qui recevront la télévision ou le décodeur satellite.
