• Enclencher le raccord N dans le tuyau d'entrée d'air I (voir Fig. 13 à page 14 et Fig. 14 à page 14).
Exemple de procédure de connexion à le poêle en chambre étanche avec un système concentrique:
• Raccorder N avec Q en utilisant un tuyau flexible qui résiste à une température de 100°C (nous conseillons
un tuyau en aluminium flexible).
• Hauteur maximale admise pour l'installation d'un conduit d'évacuation des fumées à évacuation verticale
(toit) HV = 6 m (voir Fig. 15 à page 14).
• Hauteur maximale admise pour l'installation d'un conduit d'évacuation des fumée à évacuation horizontale
(mur) HO = 2,6 m (voir Fig. 15 à page 14).

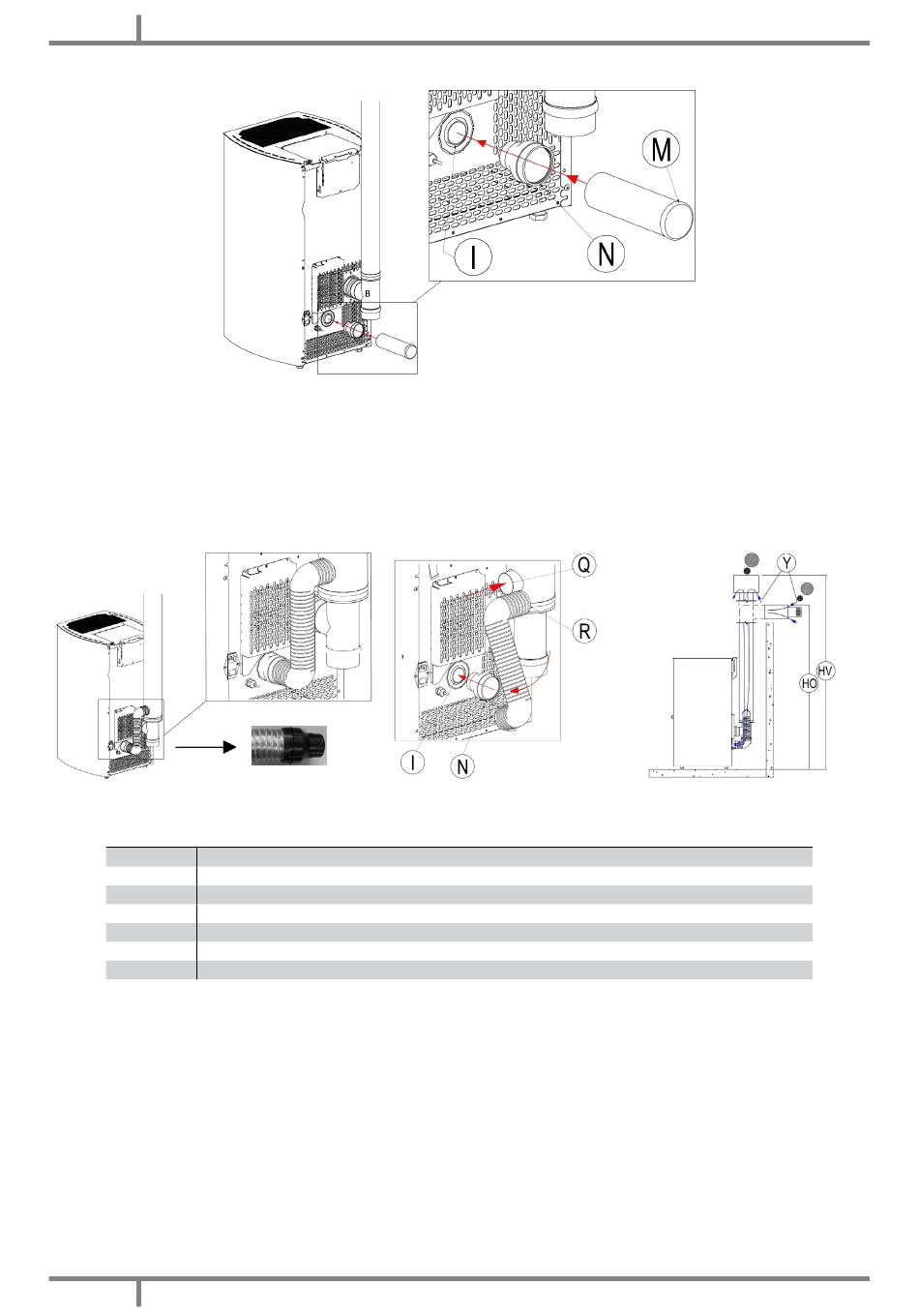

Fig. 13 - Tuyau flexible
LÉGENDE
Fig. 14 à page 14 - Fig. 15 à page 14
I
N
R
Q
Raccord de l'air comburant tuyau coaxial
Y
Entrée d'air comburant tuyau coaxial
HO
Entrée de l'air comburant ayant un diamètre de 40 mm
HV
Raccord en caoutchouc ayant un diamètre de 40/60 mm
Tuyau flexible en aluminium
Hauteur du conduit d'évacuation des fumées coaxial avec évacuation murale/horizontale
Hauteur du conduit d'évacuation des fumées coaxial avec évacuation par le toit/verticale
14
Fig. 12 - Branchements
Fig. 14 - Branchements
Fig. 15 - Branchements d'un conduit
d'évacuation des fumées
RONDO
- FLUTE
3
