ambiant.
• Il est obligatoire de se munir d'un dispositif de renouvellement de l'air extérieur pour assurer le bien-être
• L'afflux d'air entre l'extérieur et la pièce peut se produire directement, à travers une ouverture dans les murs
extérieurs de la pièce (solution conseillée voir Fig. 8 à page 11)
• Les pièces comme les chambres, les garages, les entrepôts de matériaux inflammables sont à éviter.
• La prise d'air doit avoir une surface nette totale de 80 cm² minimum: cette surface devra être augmentée si
d'autres générateurs actifs sont présents dans la pièce (par exemple: ventilateur d'extraction d'air, hotte de
cuisine, autres poêles, etc.). Ces appareils mettent en dépression l'environnement et peuvent donc causer
des problèmes.
• Il est nécessaire de vérifier que, lorsque tous les appareils sont allumés, la chute de pression entre la pièce et
l'extérieur ne dépasse pas la valeur de 4,0Pa: si nécessaire, agrandir la prise d'air (EN 13384).
• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe antivolatiles
et qui ne devra pas être obstruée.
• La prise d'air n'est pas nécessaire dans le cas d'une pose avec conduit concentrique car l'amenée d'air
comburant est prise dans le conduit concentrique. L'installation avec conduit concentrique est possible
seulement avec poêle étanche.
10.9
dessous:
dispose de sa propre amenée d'air pour les appareils étanches.
PRISE D'AIR COMBURANT POUR INSTALLATION AVEC CHAMBRE ÉTANCHE (ZONE 2)
Si le poêle est étanche et que l'on veut que toute l'installation soit également étanche, suivre les instructions ci
ZONE 2 (sortie de toiture sans dépasser le faitage) = longueur maximal du conduit des fumées 6 mètres
• L'air nécessaire à la combustion est à prelever directement depuis l'extérieur.
• Utiliser un tuyau d'un diamètre minimum de Ø60 mm et d'une longueur maximum de 2 mètres; pour la
ZONE 3 (sortie murale) = L'évacuation des fumées doit être le plus court possible, réalisé avec conduit
fixation, voir derrière le poêle.
• Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement extérieure puisque l'appareil
• La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système
concentrique); l'air de combustion est prélevé de l'espace interstitiel. Pour un bon fonctionnement, le tuyau
doit avoir une longueur maximale à respecter selon le type d'installation:
•
avec conduit concentrique et poêle étanche (voir Fig. 10 à page 13).
•
concentrique et poêle étanche. Hauteur minimale pour la partie vertical après le T purge 1,5 mètres (voir
Fig. 11 à page 13). La debouché des fumées doit etre placée à une hauteur minimale de 2 mètres par
12
rapport au sol extérieur.
LÉGENDE
Fig. 8 à page 11
1
2
Prise d'air extérieur (min. 80 cm2)
Local à aèrer

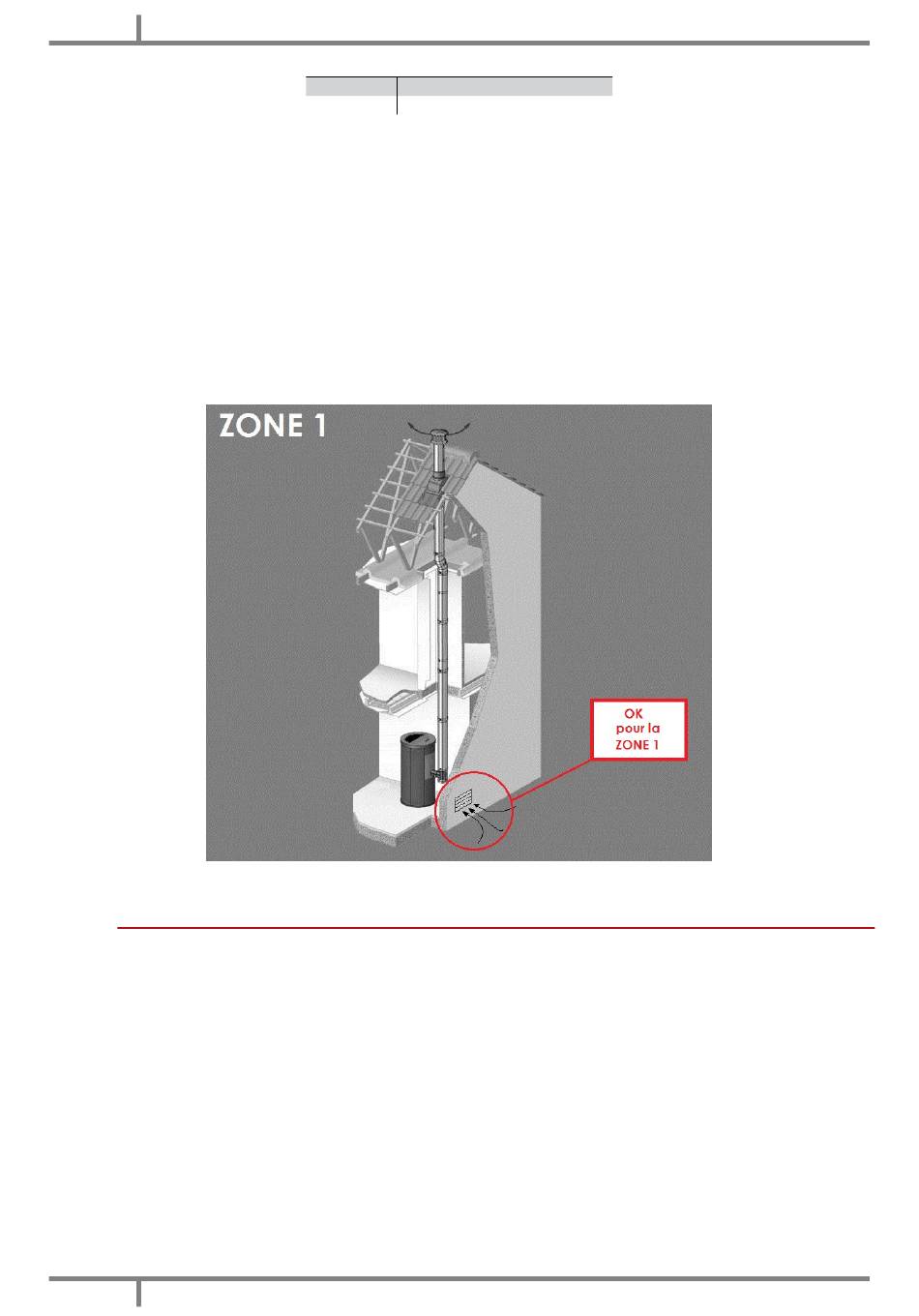

Fig. 9 - Installation possible pour toutes les poêles (ZONE 1)
RONDO
- FLUTE
3
