10.7
COMPOSANTS DE CHEMINÉE
• L'aire des perçages pour l'évacuation des fumées doit correspondre au double de l'aire du conduit de
fumée et doit être conçue de manière à assurer l'évacuation des fumées, même en cas de vent.
• Elle doit empêcher l'entrée de la pluie, de la neige et d'éventuels animaux.
• La zone d'échappement dans l'atmosphère doit se trouver au-delà de la zone de reflux due à la forme du
toit ou à des obstacles se trouvant à proximité (voir Fig. 4 à page 9).
10.8
PRISE D'AIR EXTÈRIEUR (ZONE 1)
RONDO
- FLUTE
3

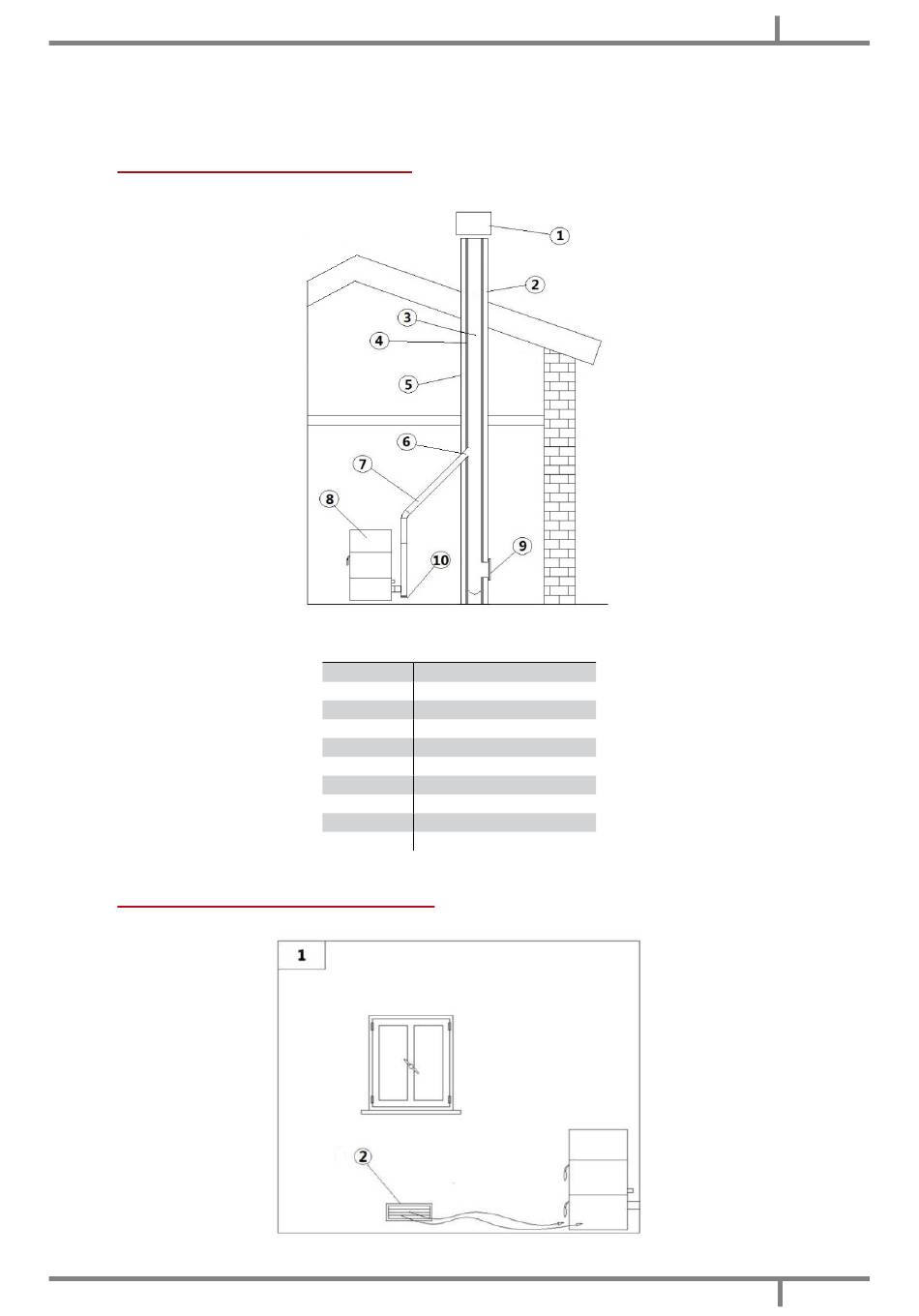

Fig. 7 - Composants de cheminée
LÉGENDE
Fig. 7 à page 11
1
Terminal
2
Voie d'écoulement
3
Conduit de fumées
4
Isolant thermique
5
Mur extérieur
6
Raccord de la cheminée
7
Raccord des fumées
8
Générateur de chaleur
9
10
Raccord avec "T" tampon
Trappe à suie
Fig. 8 - Directement depuis l'extèrieur
FR
11
