Smartec S CLD132
Endress+Hauser
3.4
Montage
3.4.1
Montage CLD132 version séparée
Montage mural du transmetteur
Fixez la plaque de montage sur le mur conformément aux perçages prévus. Chevilles et vis ne sont
pas fournis.

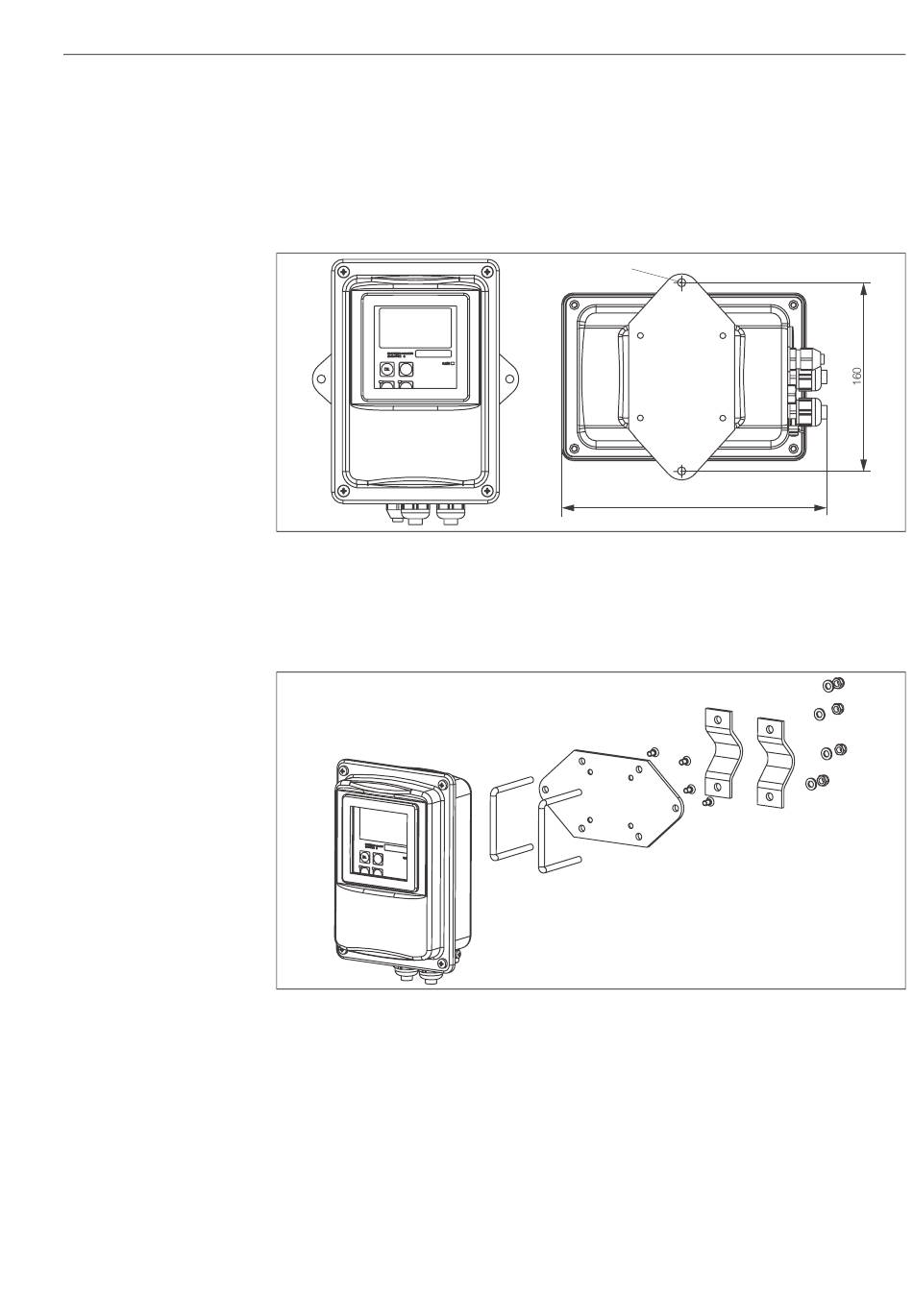

Fig. 11 :
Montage mural du CLD132 version séparée
Montage sur mât du transmetteur
Pour fixer le CLD132 sur des mâts horizontaux ou verticaux ou sur des conduites (max. Ø 60 mm),
il faut utiliser un kit de montage de mât, disponible comme accessoire (voir chapitre "Accessoires").
Fig. 12 :
Kit de montage sur mât pour CLD132 version séparée
1.
Dévissez la plaque de montage prémontée.
2.
Insérez les tiges de support du kit de montage dans les orifices prépercés de la plaque de
montage et revissez la plaque de montage sur le transmetteur.
3.
Fixez le support avec le Smartec S sur le mât ou la conduite au moyen du collier de serrage
(fig. 13).
∅ 7
225
Montage
C07-CLD132-11-06-00-de-007.eps
C07-CLD132xx-00-06-06-001.eps
15
