■ Alarmes de dysfonctionnement
de l'élément chauffant et
alarmes de détection de
dysfonctionnement du relais
statique
(Modèles E5CN avec alarmes de détection de dysfonctionnement de
l'élément chauffant et du relais statique)
Courant maxi-
50 A c.a.
mum dans
l'élément
chauffant
±5% FS ±1 chiffre max.
Précision de
l'indication
du courant
d'entrée
Plage de sélec-
0,1 à 49,9 A (par unité de 0,1 A)
tion de l'alar-
0,0 A : Sortie d'alarme de dysfonctionnement de
me de dys-
l'élément chauffant/du relais statique désactivée.
fonctionneme
50 A : Sortie d'alarme de dysfonctionnement de
nt d'élément
l'élément chauffant/du relais statique activée.
chauffant
Temps ON minimum de détection : 190 ms
(voir remarque 1)
Plage de confi-
0,1 à 49,9 A (par unité de 0,1 A)
guration de
0 A : Sortie d'alarme de dysfonctionnement de
l'alarme de
l'élément chauffant/du relais statique activée.
détection de
50 A : Sortie d'alarme de dysfonctionnement de
dysfonctionne-
l'élément chauffant/du relais statique désactivée.
ment du relais
Temps OFF minimum de détection : 190 ms
statique
(voir remarque 2)
Remarque : 1. Lorsque le temps d'activité de la sortie de contrôle 1
est inférieur à 190 ms, la détection de dysfonction-
nement de l'élément chauffant et la mesure du cou-
rant dans l'élément chauffant ne s'effectuent pas.
2. Lorsque le temps d'inactivité de la sortie de
contrôle 1 est inférieur à 190 ms, la détection de
dysfonctionnement du relais statique et la mesure
du courant dans l'élément chauffant ne s'effectuent
pas.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles
Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Régulateurs numériques de température

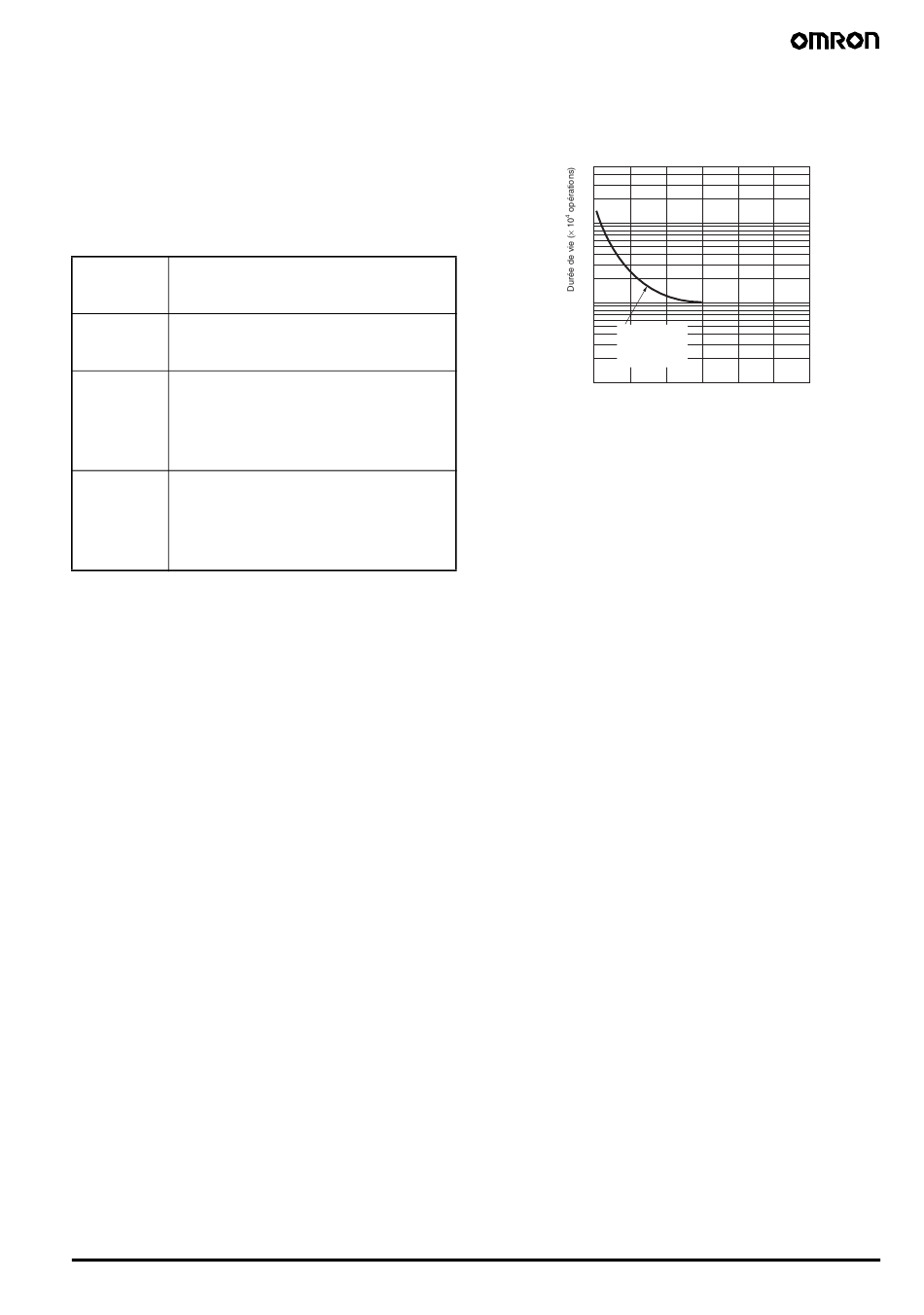

■ Courbe de durée de vie
électrique des relais
(valeurs de référence)
500
300
100
50
30
10
5
E5CN
250 Vc.a., 30 Vc.c.
3
(charge résistive)
cosφ = 1
1
0
1
2
Remarque : Ne connectez pas une charge en c.c. à un régulateur
disposant d'une sortie relais à longue durée.
E5CN/E5CN-U
3
4
5
6
Courant de commutation (A)
9
