LI 20TES - LI 28TES

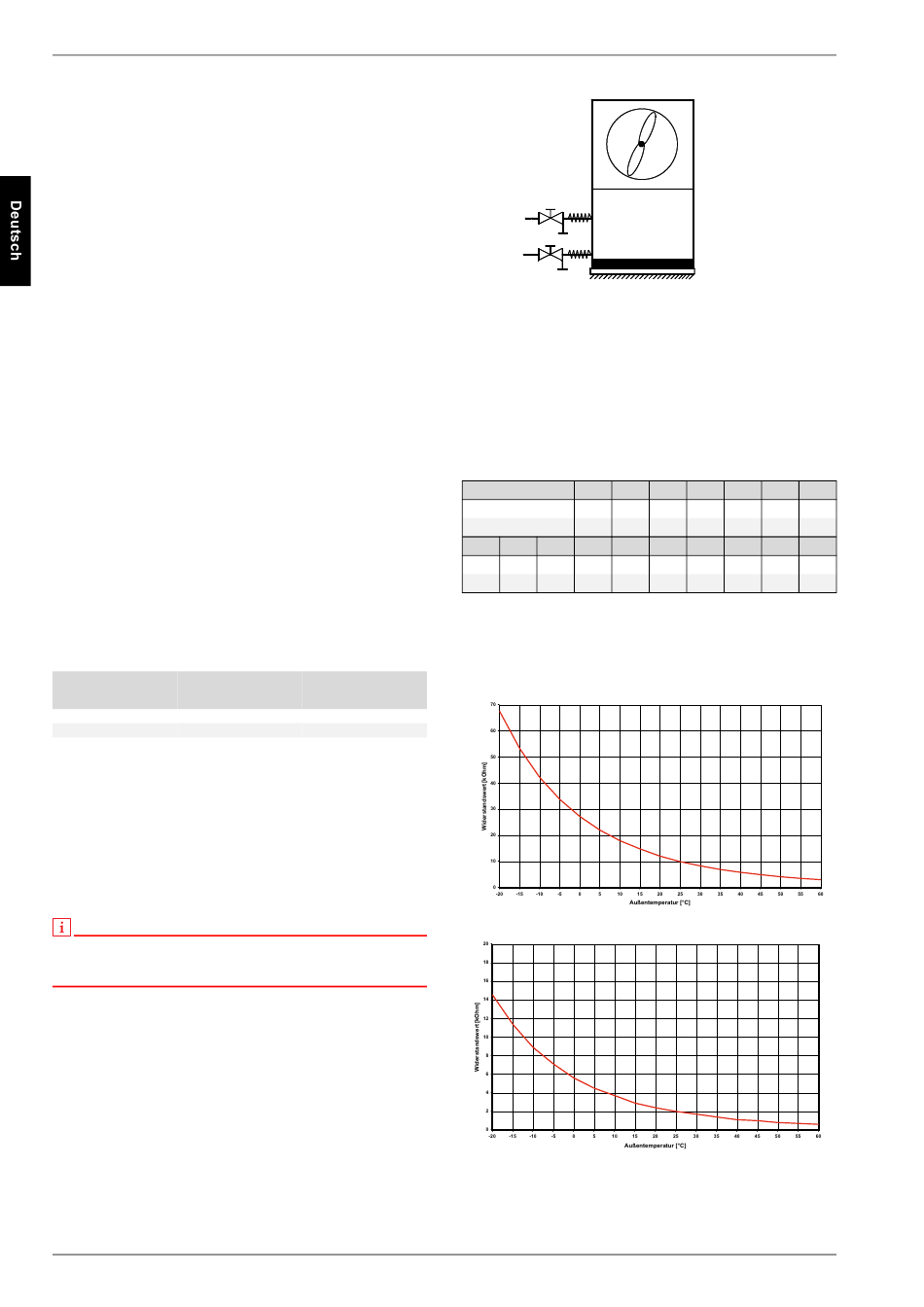

7.3 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit
1 ¼" Außengewinde versehen. Beim Anschluss an die Wärme-
pumpe muss an den Übergängen mit einem Schlüssel gegenge-
halten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen. Für
Anlagen mit absperrbarem Heizwasserdurchfluss, bedingt durch
Heizkörper- bzw. Thermostatventile, muss ein Überströmventil
bauseits hinter der Heizungspumpe in einem Heizungsbypass
eingebaut werden. Dies sichert einen Mindestheizwasserdurch-
fluss durch die Wärmepumpe und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5 µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60 °C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60 °C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach
VDI 2035 Blatt 1 folgende Richtwerte eingehalten werden:
Summe Erdalkalien
Gesamtheiz-
in mol/m³ bzw.
leistung in [kW]
mmol/l

bis 200

200 bis 600
> 600
< 0,02
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers erreicht werden. Eine Unterschreitung des Mindest-
durchflusses kann zum Totalschaden der Wärmepumpe durch
ein Aufgefrieren des Plattenwärmetauschers im Kältekreislauf
führen.
HINWEIS
Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und
einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten
kann es zu Störungen der Anlage führen.
Frostschutz
Bei Wärmepumpenanlagen, an welchen Frostfreiheit nicht ge-
währleistet werden kann, sollte eine Entleerungsmöglichkeit
(siehe Bild) vorgesehen werden. Sofern Wärmepumpenmanager
und Heizungsumwälzpumpe betriebsbereit sind, arbeitet die
Frostschutzfunktion
des
Außerbetriebnahme der Wärmepumpe oder Stromausfall ist die
Anlage zu entleeren. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferienhaus), ist der
Heizungskreis mit einem geeigneten Frostschutz zu betreiben.
DE-8
Gesamt-
härte in °dH

2,0
11,2

1,5
8,4
< 0,11
Wärmepumpenmanagers.
452161.66.04 FD 9303
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
Außentemperatur (R1) beigelegt (NTC-2)
Rücklauftemperatur (R2) eingebaut (NTC-10)
Vorlauftemperatur (R9) eingebaut (NTC-10)
7.4.1 Fühlerkennlinien
Temperatur in °C
-20
NTC-2 in k
14,6
NTC-10 in k
67,7
15
20
25
30
2,9
2,4
2,0
14,9
12,1
10,0
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 7.1 auf S. 8 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 7.2 auf S. 8)
Abb. 7.1: Fühlerkennlinie NTC-10
Bei
Abb. 7.2: Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
-15
-10
-5
0
11,4
8,9
7,1
5,6
53,4
42,3
33,9
27,3
35
40
45
50
1,7
1,4
1,1
1,0
0,8
8,4
7,0
5,9
5,0
4,2
www.dimplex.de
5
10
4,5
3,7
22,1
18,0
55
60
0,7
0,6
3,6
3,1
