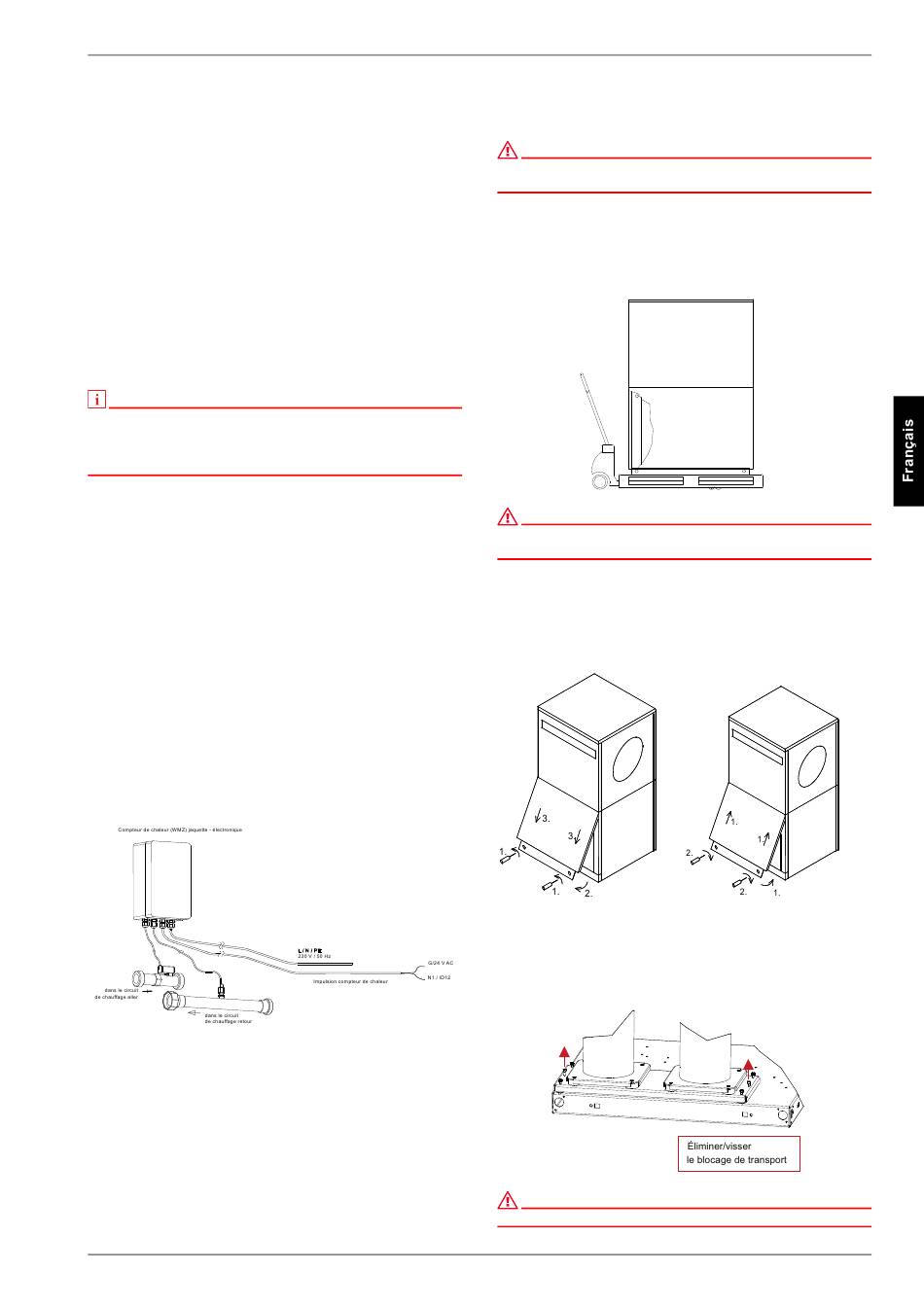

4.3 Calorimètre WMZ
4.3.1 Description générale
Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha-
leur dégagée. Ce calorimètre est disponible comme accessoire.
Deux calorimètres sont requis pour la mesure de la quantité de
chaleur du fait de la présence d'un échangeur thermique.
Des capteurs situés dans les circuits de départ et de retour des
conduites de l'échangeur thermique et un module électronique
saisissent les données mesurées et transmettent un message au
gestionnaire de pompe à chaleur, qui, en fonction du mode ac-
tuel de la pompe à chaleur (chauffage/eau chaude sanitaire/eau
de piscine), additionne la quantité de chaleur en kWh et affiche
le résultat dans les menus caractéristiques d'exploitation et his-
torique.
REMARQUE
Le calorimètre est conforme aux exigences de qualité du programme
allemand de stimulation du marché qui favorise l'installation de pompes
à chaleur performantes. Il n'est pas soumis à l'étalonnage obligatoire et
ne peut donc pas être utilisé pour le décompte des coûts de chauffage !
4.3.2 Intégration hydraulique et électrique
du calorimètre
Le calorimètre a besoin de deux dispositifs de mesure pour saisir
les données.
Un tube de mesure du débit
à monter dans le circuit de départ de la pompe à chaleur
(respecter le sens du débit).
Un capteur de température (tuyau de cuivre avec doigt de
gant)
à monter dans le circuit retour de la pompe à chaleur.
Les deux tuyaux de mesure doivent être installés le plus près
possible de la pompe à chaleur, dans le circuit générateur.
Pour éviter toute turbulence pouvant entraîner des mesures in-
correctes de la quantité de chaleur, il est recommandé de laisser
un écartement de 50 cm entre les dispositifs de mesures et les
pompes, vannes et autres composants installés.
www.dimplex.de
5
Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette. L'appareil de base propose plusieurs possi-
bilités de transport : avec un chariot élévateur, un diable, ou à
l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
ATTENTION !
Pompe à chaleur et palette de transport ne sont en contact que par la
feuille d'emballage.
Pour utiliser les orifices de transport dans le châssis, il est néces-
saire de retirer les panneaux d'habillage du bas. Pour cela, des-
serrer deux vis du socle pour décrocher les plaques par le haut
en les tirant. Pousser légèrement les plaques métalliques vers le
haut pour les accrocher.
Ouverture du couvercle
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
Après le transport, il faut enlever la protection de transport surles
deux côtés du fond de l'appareil.
ATTENTION !
Avant la mise en service, il faut enlever la protection de transport.
452161.66.04 · FD 9303
LI 20TES - LI 28TES
Fermeture du couvercle
FR-5
