GEMÜ R629 eSyLite Notice D'utilisation
Masquer les pouces
Voir aussi pour R629 eSyLite:
- Notice d'utilisation (38 pages) ,
- Notice d'utilisation (48 pages)
Manuels Connexes pour GEMÜ R629 eSyLite
Sommaire des Matières pour GEMÜ R629 eSyLite
- Page 1 GEMÜ R629 eSyLite Vanne à membrane à commande motorisée Notice d'utilisation Informations complémentaires Webcode: GW-R629...
- Page 2 Tous les droits, tels que les droits d'auteur ou droits de propriété industrielle, sont expressément réservés. Conserver le document afin de pouvoir le consulter ultérieurement. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 25.06.2021 GEMÜ R629 eSyLite 2 / 44 www.gemu-group.com...
-
Page 3: Table Des Matières
Montage de la membrane ......12.6 Montage de l'actionneur ....... 13 Dépannage ............14 Démontage de la tuyauterie ......... 15 Mise au rebut ............16 Retour ..............17 Attestation de montage selon 2006/42/CE (direc- tive Machines) ............. www.gemu-group.com 3 / 44 GEMÜ R629 eSyLite... -
Page 4: Généralités
également par un symbole spécifique au dan- ger. Cette notice utilise les mots signal, ou niveaux de danger, sui- vants : DANGER Danger imminent ! ▶ Le non-respect peut entraîner des bles- sures graves ou la mort. GEMÜ R629 eSyLite 4 / 44 www.gemu-group.com... -
Page 5: Consignes De Sécurité
13. Veiller à l'entretien correct du produit. 14. Les travaux d’entretien ou de réparation qui ne sont pas décrits dans ce document ne doivent pas être effectués sans consultation préalable du fabricant. www.gemu-group.com 5 / 44 GEMÜ R629 eSyLite... -
Page 6: Description Du Produit

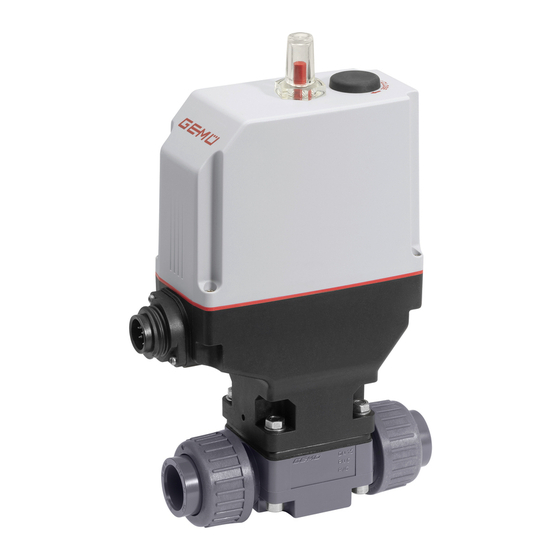

Puce RFID CONEXO corps Connexion électrique 3.2 Description La vanne à membrane 2/2 voies GEMÜ R629 eSyLite est à commande motorisée. Elle est disponible en version Tout ou Rien. Un indicateur optique de position est intégré de série. GEMÜ R629 eSyLite 6 / 44 www.gemu-group.com... -
Page 7: Utilisation Conforme
Le produit a été conçu pour être monté sur une tuyauterie et pour contrôler un fluide de service. Le produit n'est pas adapté à l'utilisation en atmosphères ex- plosives. ● Utiliser le produit conformément aux données techniques. www.gemu-group.com 7 / 44 GEMÜ R629 eSyLite... -
Page 8: Données Pour La Commande
Bride ANSI Class 125/150 RF, taille de membrane 20 dimensions face-à-face FAF EN 558 série 1, ISO Taille d'actionneur 1 5752, série de base 1, taille de membrane 25 dimensions uniquement pour forme de corps D GEMÜ R629 eSyLite 8 / 44 www.gemu-group.com... - Page 9 5 Données pour la commande 9 Type d'actionneur Code Taille d'actionneur 3 taille de membrane 40 10 Plaque de montage Code avec plaque de montage sans plaque de montage Standard www.gemu-group.com 9 / 44 GEMÜ R629 eSyLite...
-
Page 10: Exemple De Référence
PVC-U, gris 6 Matériau de la membrane EPDM 7 Tension/Fréquence 24 V DC 8 Module de régulation Commande Ouvert/Fermé (economy) 9 Type d'actionneur Taille d'actionneur 1 taille de membrane 20 10 Plaque de montage Standard GEMÜ R629 eSyLite 10 / 44 www.gemu-group.com... -
Page 11: Données Techniques
Les pressions de service s'appliquent à température ambiante. En cas de températures divergentes, respecter la corrélation pression-température. Taux de pression : MG 10 PN 6 MG 20 - 40 PN 10 www.gemu-group.com 11 / 44 GEMÜ R629 eSyLite... -
Page 12: Corrélation Pression-Température Pn
C‘est pourquoi ces valeurs du Kv peuvent dépasser les limites de tolérance de la norme. La courbe de valeur Kv (valeur Kv en fonction de la course de la vanne) peut varier en fonction du matériau de la membrane et de la durée d'utilisation. GEMÜ R629 eSyLite 12 / 44 www.gemu-group.com... -
Page 13: Conformité Du Produit
DIN EN 61800-3 Denrées alimentaires : FDA* USP* Class VI * selon la version et/ou les paramètres de fonctionnement 6.5 Matériaux Matériaux : Matériau de la membrane Matériau du joint torique PTFE EPDM EPDM EPDM www.gemu-group.com 13 / 44 GEMÜ R629 eSyLite... -
Page 14: Données Mécaniques
Durée de vie : Classe A selon EN 15714-2 Au moins 100 000 cycles de commutation à température ambiante et temps de marche admissible Temps de marche : max. 30 % de la durée de fonctionnement GEMÜ R629 eSyLite 14 / 44 www.gemu-group.com... -
Page 15: Données Électriques
Taille de membrane 10, 20, 25 : max. 0,16 A Taille de membrane 40 : 0,32 A Durée de charge : environ 13 min. Durée de vie : Valeur indicative à une température ambiante de 25 °C, env. 3 ans www.gemu-group.com 15 / 44 GEMÜ R629 eSyLite... -
Page 16: Dimensions
134,5 115,0 82,0 204,0 75,0 59,5 134,5 115,0 82,0 228,0 91,0 80,0 167,0 147,5 94,5 Dimensions en mm MG = taille de membrane * CT = A + H1 (voir dimensions du corps) GEMÜ R629 eSyLite 16 / 44 www.gemu-group.com... -
Page 17: Dimensions De L'actionneur Avec Indicateur Électrique De Position Gemü 1215
7.2 Dimensions de l'actionneur avec indicateur électrique de position GEMÜ 1215 237,0 72,0 61,0 30,0 40,0 240,0 72,0 61,0 30,0 40,0 249,0 72,0 61,0 30,0 40,0 273,0 72,0 61,0 30,0 40,0 Dimensions en mm MG = taille de membrane www.gemu-group.com 17 / 44 GEMÜ R629 eSyLite... -
Page 18: Dimensions Du Corps
Code 4 : ABS Code 5 : PP, renforcé Code 20 : PVDF Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé GEMÜ R629 eSyLite 18 / 44 www.gemu-group.com... - Page 19 Code 20 : Embout mâle à souder bout à bout (IR) 2) Matériau du corps de vanne Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé www.gemu-group.com 19 / 44 GEMÜ R629 eSyLite...
- Page 20 Dimensions en mm MG = taille de membrane 1) Type de raccordement Code 28 : Embout mâle à souder bout à bout (IR), BCF 2) Matériau du corps de vanne Code 20 : PVDF GEMÜ R629 eSyLite 20 / 44 www.gemu-group.com...
- Page 21 Code 5 : PP, renforcé Code 20 : PVDF Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé Code N5 : PP-H, naturel www.gemu-group.com 21 / 44 GEMÜ R629 eSyLite...
-
Page 22: Type De Raccordement
Code 3M : Raccord union avec collet à coller en pouces - suivant ASTM (embout femelle) Code 3T : Raccord union avec collet à coller suivant norme JIS (embout femelle) 2) Matériau du corps de vanne Code 1 : PVC-U, gris Code 4 : ABS GEMÜ R629 eSyLite 22 / 44 www.gemu-group.com... - Page 23 Code 5 : PP, renforcé Code 20 : PVDF Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé Code N5 : PP-H, naturel www.gemu-group.com 23 / 44 GEMÜ R629 eSyLite...
- Page 24 MG = taille de membrane 1) Type de raccordement Code 7R : Raccord union avec collet (orifice taraudé Rp) - suivant DIN 2) Matériau du corps de vanne Code 1 : PVC-U, gris GEMÜ R629 eSyLite 24 / 44 www.gemu-group.com...
- Page 25 55,0 13,0 Dimensions en mm MG = taille de membrane 1) Type de raccordement Code 2 : Orifice lisse à coller DIN 2) Matériau du corps de vanne Code 1 : PVC-U, gris www.gemu-group.com 25 / 44 GEMÜ R629 eSyLite...
- Page 26 Code 1 : PVC-U, gris Code 5 : PP, renforcé Code 20 : PVDF Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé GEMÜ R629 eSyLite 26 / 44 www.gemu-group.com...
- Page 27 Code 1 : PVC-U, gris Code 5 : PP, renforcé Code 20 : PVDF Code 71 : Revêtement interne PP-H, gris, revêtement externe PP, renforcé Code 75 : Revêtement interne PVDF / revêtement externe PP, renforcé www.gemu-group.com 27 / 44 GEMÜ R629 eSyLite...
-
Page 28: Points De Fixation Du Corps De Vanne
MG 10 DN 10 - 20 35,0 MG 20 DN 15 - 25 25,0 MG 25 DN 32 25,0 MG 40 DN 40, DN 50 44,5 Dimensions en mm MG = taille de membrane GEMÜ R629 eSyLite 28 / 44 www.gemu-group.com... -
Page 29: Plaque De Montage
7 Dimensions 7.5 Plaque de montage ø5,5 Dimensions en mm MG = taille de membrane www.gemu-group.com 29 / 44 GEMÜ R629 eSyLite... -
Page 30: Indications Du Fabricant
AVIS Compatibilité du produit ! ▶ Le produit doit convenir aux conditions d’utilisation du système de tuyauterie (fluide, concentration du fluide, température et pression), ainsi qu’aux conditions am- biantes du site. GEMÜ R629 eSyLite 30 / 44 www.gemu-group.com... -
Page 31: Position De Montage
4. Visser le corps du produit sur la tuyauterie, utiliser un pro- ment. duit d'étanchéité pour filetage adapté. 5. Remettre en place et en fonction tous les dispositifs de sécurité et de protection. 9.5 Montage avec des embouts filetés Fig. 3: Embout fileté www.gemu-group.com 31 / 44 GEMÜ R629 eSyLite... -
Page 32: Montage Avec Des Raccords Unions
3. Connecter le corps du produit avec la tuyauterie. 4. Remettre en place et en fonction tous les dispositifs de sécurité et de protection. GEMÜ R629 eSyLite 32 / 44 www.gemu-group.com... -
Page 33: Montage Avec Raccord Flare
8. Utiliser tous les orifices des brides. 9. Serrer les vis alternativement et en croix. 10. Remettre en place et en fonction tous les dispositifs de sécurité et de protection. www.gemu-group.com 33 / 44 GEMÜ R629 eSyLite... -
Page 34: Connexion Électrique
Entrée digitale FERMÉE n.c. n.c. n.c. Direction préférentielle lorsque les deux entrées digi- tales sont présentes Option de commande Mo- Direction préférentielle dule de régulation A0, Z0 Ouverte A1, Z1 Fermée A2, Z2 Ouverte GEMÜ R629 eSyLite 34 / 44 www.gemu-group.com... -
Page 35: Utilisation
Cycle Counter. ð Tourner dans le sens des aiguilles d'une montre pour fermer la vanne. ð Tourner dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne. www.gemu-group.com 35 / 44 GEMÜ R629 eSyLite... -
Page 36: Pièces Détachées
à ne pas endommager les pièces). les instructions ci-dessus. 4. Vérifier l'absence de dommages sur toutes les pièces, les AVIS remplacer si nécessaire (utiliser uniquement des pièces d'origine GEMÜ). ▶ Le sabot n'est pas solidaire avec l'actionneur. GEMÜ R629 eSyLite 36 / 44 www.gemu-group.com... -
Page 37: Montage De La Membrane Concave
8. Orienter parallèlement la surface d'appui du sabot et de la 5. Placer la nouvelle membrane d’appui sur le sabot. membrane. 6. Placer la feuille PTFE sur la membrane d’appui. 7. Visser fermement à la main la feuille PTFE dans le sabot. www.gemu-group.com 37 / 44 GEMÜ R629 eSyLite... -
Page 38: Montage De L'actionneur
7. Veiller à une compression homogène de la membrane (en- viron 10 à 15 %). ð La compression homogène se remarque au renflement homogène à l'extérieur. 8. Vérifier l'étanchéité et le fonctionnement de la vanne com- plètement assemblée. 9. Exécuter l’initialisation. GEMÜ R629 eSyLite 38 / 44 www.gemu-group.com... -
Page 39: Dépannage
Montage non conforme Contrôler le montage du corps de vanne sur la tuyauterie Liaison corps de vanne - tuyauterie non Montage non conforme Contrôler le montage du corps de vanne étanche sur la tuyauterie www.gemu-group.com 39 / 44 GEMÜ R629 eSyLite... -
Page 40: Démontage De La Tuyauterie
2. Demander une fiche de déclaration de retour à GEMÜ. des prescriptions de mise au rebut / de protection de l'en- 3. Remplir intégralement la déclaration de retour. vironnement. 4. Envoyer le produit à GEMÜ accompagné de la déclaration de retour remplie. GEMÜ R629 eSyLite 40 / 44 www.gemu-group.com... -
Page 41: Attestation De Montage Selon 2006/42/Ce (Directive Machines)
Note importante ! La quasi-machine ne peut être mise en service que s'il était constaté, le cas échéant, que la machine dans laquelle la quasi-machine doit être installée correspond aux dispositions de la présente directive. 2021-06-11 Joachim Brien Directeur Secteur Technique www.gemu-group.com 41 / 44 GEMÜ R629 eSyLite... -
Page 42: Déclaration De Conformité Selon 2014/68/Ue (Directive Des Équipements Sous Pression)
ISO 9001 et ISO 14001. Conformément à l'article 4 paragraphe 3 de la Directive des Équipements Sous Pression 2014/68/UE, les produits ne doivent pas porter de marquage CE. 2021-06-14 Joachim Brien Directeur Secteur Technique GEMÜ R629 eSyLite 42 / 44 www.gemu-group.com... -
Page 43: Déclaration De Conformité Selon 2014/30/Ue (Directive Cem)
Désignation du produit : GEMÜ R629 Normes appliquées : Immunité aux perturbations : • DIN EN 61326-1 (industrie) • DIN EN 61800-3 Émission d'interférences : • DIN EN 61800-3 2021-06-11 Joachim Brien Directeur Secteur Technique www.gemu-group.com 43 / 44 GEMÜ R629 eSyLite... - Page 44 Sujet à modification GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88661719* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 06.2021 | 88661719 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
