6 - MOTOVENTILATEUR
6.1 - Description
Le MCI est équipé d'un motoventilateur à action simple ouïe
ou double ouïes qui permet de disposer d'une pression statique
importante.
Il est alimenté en monophasé, 230 V ± 10 %, 50 Hz, et il est
conçu pour fonctionner en vitesse variable par l'intermédiaire
d'une platine de régulation numérique Carrier Maestro ou d'un
variateur de vitesse spécifique Carrier.
6.2 - Procédure de démontage du motoventilateur.
ATTENTION :
Avant toute intervention sur ce produit, il est impératif de sec-
tionner l'alimentation électrique du MCI.
Dans le cas d'un dysfonctionnement du motoventilateur,
l'ensemble complet du motoventilateur devra être démonté et
remplacé.
a) Enlever la gaine d'alimentation d'air neuf maintenue par un
collier, déconnecter le câble d'alimentation de la vanne d'air
neuf, selon configuration du MCI.
b) Démonter le panneau d'accès au motoventilateur fixé par 6
vis à tête hexagonale de 8 sur plat.
c) Déconnecter le câble d'alimentation du motoventilateur
muni d'un connecteur rapide.
d) Déconnecter le câble d'alimentation de la batterie électrique
pour les MCI tailles 1-1 ou 1-2, selon configuration. Câble
comportant 3 fils munis aux extrémités de cosses plates.
16

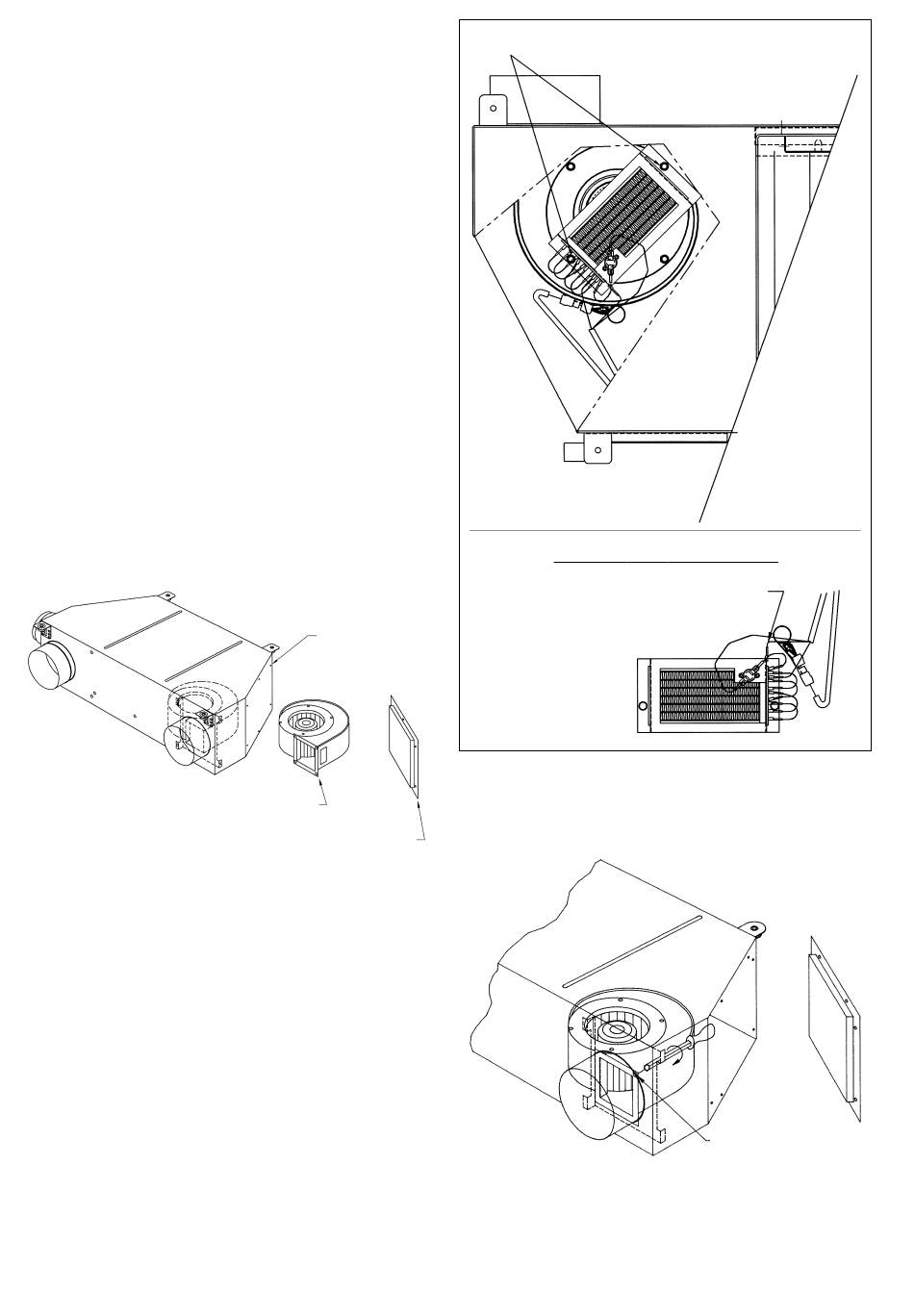

EMPLACEMENT
VIS DE FIXATION
MOTOVENTILATEUR
PORTE D'ACCES MOTOVENTILATEUR
VIS DE FIXATION
SUPPORT BATTERIE ÉLECTRIQUE
DÉTAIL MONTAGE BATTERIE ÉLECTRIQUE
e) Le motoventilateur est fixé à l'unité par 1 vis à tête hexago-
nale de 8 sur plat et maintenu par 3 taquets. Dévisser cette vis
et faire glisser l'ensemble Motoventilateur hors des taquets.
MASSE
(FIL VERT/JAUNE)
VIS DE FIXATION
