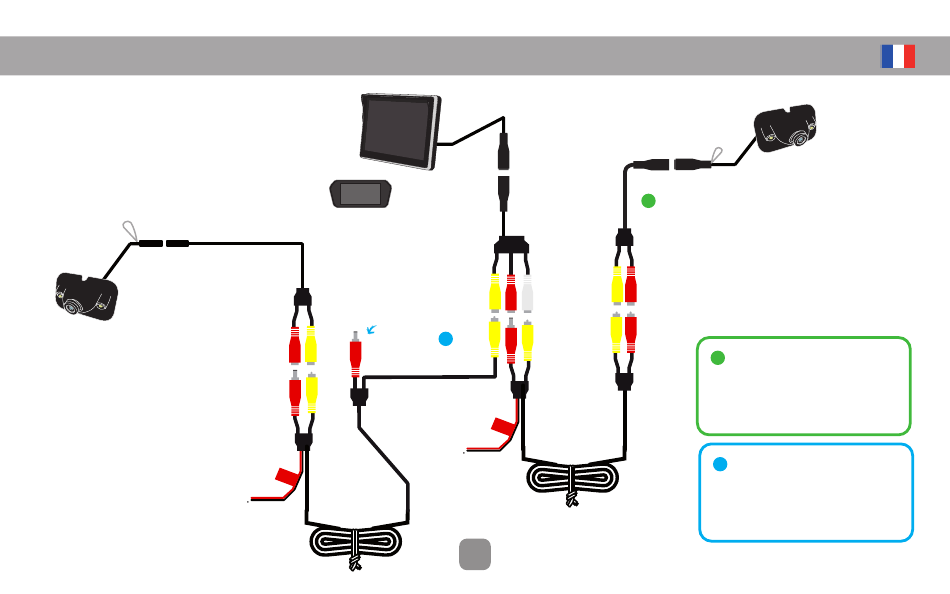

3. CONNEXION DU SYSTÈME (Ajout dʼune seconde caméra)
Caméra #1
Fil Rouge
+12V Feu de recul
Fil Noir Masse
Écran 5ʼʼ
(ou écran 7ʼʼ)
Ne pas connecter
& à ISOLER
FUSIBLE DE
PROTECTION
+
RCA pour
RCA pour
CAM2
CAM1
*
FUSIBLE DE
PROTECTION 12V
+
Fil Rouge
+12V Après-contact
Fil Noir
Masse
14
Caméra #2
OPTION possible
*
*
Possibilité de dʼajouter un interrupteur
(réf. INT03) pour permuter entre les
deux caméras installées.
*
Veuillez protéger ce connecteur
afin quʼil ne soit pas mis en contact
avec une partie métallique du véhicule.
