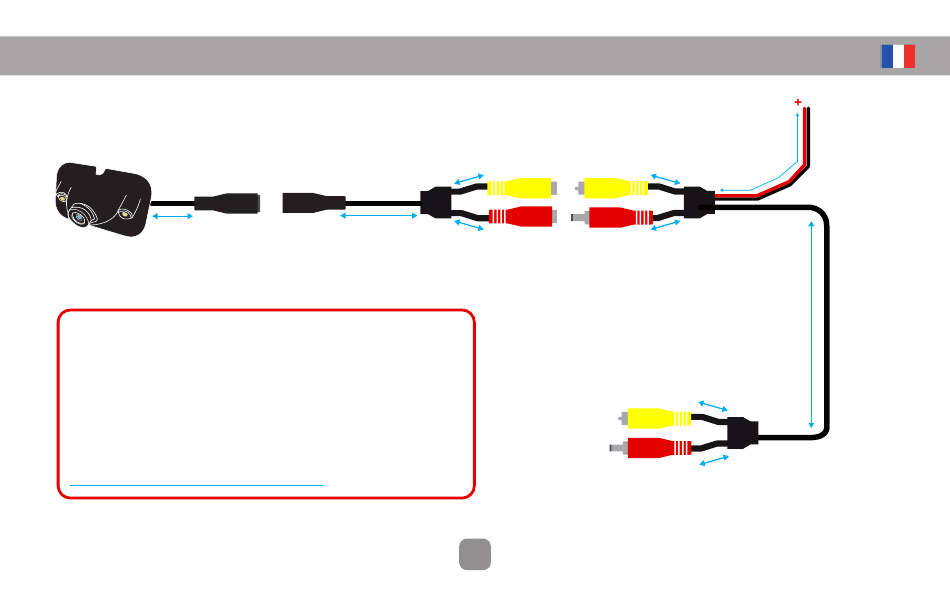

3. CONNEXION DU SYSTÈME (Kit RVUX-C5N)
Connecteurs BMW
20 cm
Caméra
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN
CONSOMMATEUR SUR LE FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche
ce qui peut perturber le bon fonctionnement du radar de recul ou du kit caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur
supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer
l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte sur
le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul pour la
connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles :
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
Noir
Mâle
Femelle
40 cm
Connecteurs RCA
Jaunes
10 cm
Femelle
Mâle
10 cm
Femelle Mâle
Connecteurs JACK
Rouges
Connecteur RCA
Jaune
Mâle
Connecteur JACK
Rouge
12
-
Fil Rouge
Fil Noir
+12V après-contact
Masse
150 cm
10 cm
10 cm
1 200 cm
10 cm
Mâle
10 cm
