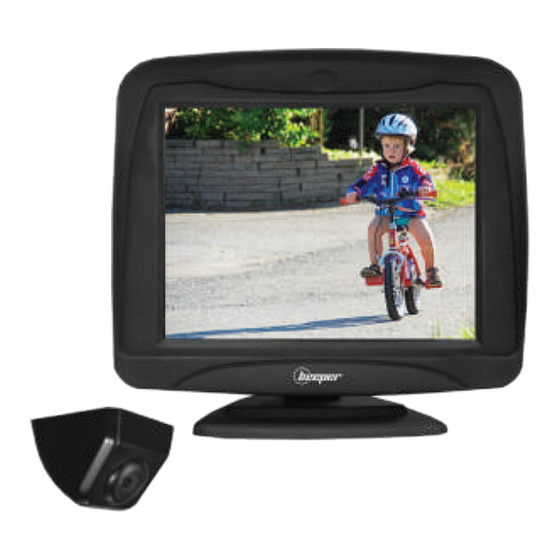

- Page 1 Ref : RW037-P VIDEO DE RECUL MANUEL D'INSTALLATION REARVIEW SYSTEM & D'UTILISATION USER & INSTALLER MANUAL...
- Page 2 Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémentaire.
-
Page 3: Table Des Matières
Fonctions principales ........................................P.5 Composition du kit ........................................P.5 Connexion du système ........................................P.6 Installation de l'écran ........................................P.9 Installation de la caméra ......................................P.10 Utilisation du système ........................................P.13 Données technique ........................................P.14 Certifications ..........................................P.15 Continuez la découverte sur www.beeper.fr... -
Page 4: Avant Lʼinstallation
1. AVANT L'INSTALLATION Précautions Nous vous remercions de suivre les conseils suivants avant lʼinstallation du système : • Le système fonctionne sous tension 12V continu (12 V DC). Soyez sûr de la polarité de chaque fil. • Vérifiez avant lʼinstallation si tous les éléments du véhicule fonctionnent correctement tels que contact & démarrage moteur, allumage des codes, feux et phares, clignotants, chauffage, climatisation, verrouillage des portes, ... -
Page 5: Fonctions Principales
2. FONCTIONS PRINCIPALES • Le RW037-p est un kit de vidéo de recul pour véhicules de petit et moyen gabarit (autos, monospaces, breaks, 4x4, ...) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement. -
Page 6: Connexion Du Système
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir FIL NOIR du réseau CANBUS. -
Page 7: Connexion Du Systeme (Si Ajout D'une Caméra Supplémentaire)
8 m. de câble de la caméra avant et de l'écran Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de Pour les véhicules longs, récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce... - Page 8 6. INSTALLATION DE LA CAMERA OPTIONS CAMÉRA : GABARIT & INVERSION IMAGE SÉLECTION DES BOUCLES DE LA CAMÉRA La sélection de ces options se fait avec la caméra non alimentée. Boucle BLANCHE = GABARITS de visualisation des distances Boucle VERTE = INVERSION HAUT / BAS de l'image sur l'écran Boucle BLANCHE Fermée = Gabarits VISIBLES »...
-
Page 9: Installation De L'écran
5. INSTALLATION DE L'ECRAN Grâce à son support rotatif et autocollant, l'écran du RW037-P peut se placer partout dans votre habitacle. La position idéale de votre écran est sur le haut de votre pavillon à proximité de votre rétroviseur intérieur. Si cette position n'est pas possible, ou ne vous convient pas, vous pouvez positionner l'écran sur le tableau de bord de façon visible lors d'une marche arrière. -
Page 10: Installation De La Caméra
6. INSTALLATION DE LA CAMERA La caméra peut se placer à deux emplacements sur le véhicule. EMPLACEMENT HAUT • CAMÉRA HORIZONTALE EMPLACEMENT BAS • CAMÉRA VERTICALE La caméra est positionnée sur la partie la plus haute de la carrosserie, La caméra est positionnée au dessus de la plaque le plus au centre possible du véhicule. - Page 11 6. INSTALLATION DE LA CAMERA La caméra est positionnée au dessus de la plaque d'immatriculation sans en gêner la visibilité, et doit être placée le plus au centre possible du véhicule. Retirez la veilleuse de plaque d'origine de son logement pour pouvoir repérer l'emplacement le plus adéquat à droite, à...
- Page 12 6. INSTALLATION DE LA CAMERA La caméra est positionnée sur la partie la plus haute de la carrosserie, le plus au centre possible du véhicule. Retirez la garniture de votre coffre afin de repérez comment ressortir le fil de la caméra et permettre la fixation de celle-ci.
-
Page 13: Utilisation Du Système
7. UTILISATION DU SYSTÈME PRÉCAUTIONS DʼUTILISATION • La caméra de recul ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur. • La vidéo de recul est un outil d'information, la sécurité du véhicule et des personnes à proximité de celui-ci relève de la responsabilité du conducteur uniquement, le conducteur doit impérativement regarder si des obstacles ou personnes se trouvent à... -
Page 14: Données Technique
8. DONNEES TECHNIQUES CAMERA ECRAN LCD • Alimentation : 10,5 - 15,5 V. (nominal 12 V) • Alimentation : 10,5 - 15,5 V. (nominal 12 V) • Consommation : < 0.6 W max. • Consommation : < 3 W max. •... -
Page 15: Declaration De Conformite
228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France 031848 Déclarons sous notre propre responsabilité que le produit RW037-P Type : Caméra de recul RoHS Auquel cette déclaration sʼapplique, sont conformes aux normes applicables & documents normatifs suivants : Emark 2009/19 EC sous le N° d'homologation e24031848... - Page 17 Introduction Thank you for using a product BEEPER for safety and comfort of your vehicle. BEEPER innovations are designed to ensure many years of tranquility, they are guaranteed for 3 years. Our technical department is at your disposal for further information.
- Page 18 Before installation ........................................P.19 Main functions ..........................................P.20 Kit composition ..........................................P.20 System connection ........................................P.21 Monitor installation ........................................P.24 Camera installation ........................................P.25 System utilisation ........................................P.28 Technical data ..........................................P.29 Declaration of conformity ......................................P.30 Keep on discovering on www.beeper.fr...
-
Page 19: Before Installation
1. BEFORE INSTALLATION Warning Thank you observe the following before installing the system: • The system runs on 12V DC (12 V DC). Be sure the polarity of each wire. • Check before installation if all elements of the car are working properly such as ignition & motor starting, lightings and headlights, turn signal, heating, air conditioning, power door locks, ... -
Page 20: Main Functions
2. MAIN FUNCTIONS • The RW037-P is a kit for reversing video vehicles and small average size (cars, vans, station wagons, 4x4, ...) • In the car into reverse, the video system gets back on automatically. • The screen displays the rear blind spot to make your astern maneuver safely. -
Page 21: System Connection
In other cases, +12 V Reversing light allows no additional power consumer. For these vehicles, BEEPER has developed the RCANR2 module to retrieve information +12V Reversing light from the CANBUS network. This module connects to the CANBUS compatible carrier and can deliver a +12 V Reversing light for connecting a... - Page 22 • White (1) mirror camera camera and the screen For these vehicles, BEEPER has developed the RCANR2 module to retrieve information +12V Reversing light from the CANBUS network. This module connects to the CANBUS compatible carrier and can deliver a +12 V Reversing light for 8 m.
- Page 23 6. INSTALLATION DE LA CAMERA OPTIONS CAMERA : TEMPLATE & REVERSE IMAGE SELECTION OF THE LOOPS OF THE CAMERA The selection of these options is done with the camera unpowered. WHITE loop = TEMPLATES viewing distances GREEN loop = REVERSE UP / DOWN of the image on the screen Closed WHITE loop (UNCUT) = Templates VISIBLE »...
-
Page 24: Monitor Installation
5. MONITOR INSTALLATION Thanks to its rotating bracket and sticker, RW075LDV monitor can be placed anywhere in your vehicle. The ideal position of your monitor is on the top of car roof near rearview mirror. If this position is not possible or not appropriate, you can set the monitor on the dashboard so visible during reversing. -
Page 25: Camera Installation
6. CAMERA INSTALLATION Camera can be placed in 2 positions on the car TOP PLACE • HORIZONTAL CAMERA LOW PLACE • VERTICAL CAMERA The camera is positioned on the uppermost part of the body, close to The camera is positioned over the license plate without the horizontal center of the vehicle. - Page 26 6. CAMERA INSTALLATION The camera is positioned above the number plate without obscuring, and must be located as centrally as possible in the vehicle. Remove the original pilot of the slot plate to identify the most suitable location to the right, left or right on the pilot bracket plate.
- Page 27 6. CAMERA INSTALLATION The camera is positioned above the number plate without obscuring, and must be located as centrally as possible in the vehicle. Remove the original pilot of the slot plate to identify the most suitable location to the right, left or right on the pilot bracket plate.
-
Page 28: User Instruction
7. USER INSTRUCTION SAFETY PRECAUTIONS • The reversing camera cannot in any circumstances be a substitute for the vigilance and responsibility of the driver. • The reversing aid is for information only, the security of the vehicle and the people close to it is the responsibility of the driver. The driver must check if there are any obstacles or people near the vehicle. -
Page 29: Technical Data
8. TECHNICAL DATA CAMERA LCD MONITOR • Power: 10.5 to 15.5 V. (nominal 12 V) • Power: 10.5 to 15.5 V. (nominal 12 V) • Consumption: <0.6 W max. • Power consumption: <3 W max. • Sensitivity: 50 dB • Format: 4:3 •... -
Page 30: Declaration Of Conformity
228 Rue de lʼAncienne Distillerie 69400 GLEIZÉ France 031848 Declare under our sole responsibility that the product RW037-P Type: Rear View Camera RoHS To which this declaration applies, comply with standards & normative documents: Emark 2009/19 EC as No. e24031848 approval... -
Page 32: Plus D'infos, Plus De Produits
Ces données sont sous réserves de vérification de la compatibilité avec votre véhicule à IXIT BEEPER faire par vos soins. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d'un véhicule 228 Rue de I'Ancienne Distillerie • Pare des Grillons suite à...
