- Page 1 REARVIEW automotive innovations ovation ations MIRROR MANUEL D'INSTALLATION & D'UTILISATION USER & INSTALLER MANUAL VIDEO RECUL SUR RETROVISEUR REF : RW043P...
- Page 2 Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémentaire.
-
Page 3: Table Des Matières
Fonctions principales ........................................P.5 Composition du kit ........................................P.5 Connexion du système ........................................P.6 Installation de l'écran ........................................P.9 Installation de la caméra ......................................P.10 Utilisation du système ........................................P.13 Données technique ........................................P.14 Certifications ..........................................P.15 Continuez la découverte sur www.beeper.fr... -
Page 4: Avant Lʼinstallation
1. AVANT L'INSTALLATION Précautions Nous vous remercions de suivre les conseils suivants avant lʼinstallation du système : • Le système fonctionne sous tension 12V continu (12 V DC). Soyez sûr de la polarité de chaque fil. • Vérifiez avant lʼinstallation si tous les éléments du véhicule fonctionnent correctement tels que contact & démarrage moteur, allumage des codes, feux et phares, clignotants, chauffage, climatisation, verrouillage des portes, ... -
Page 5: Fonctions Principales

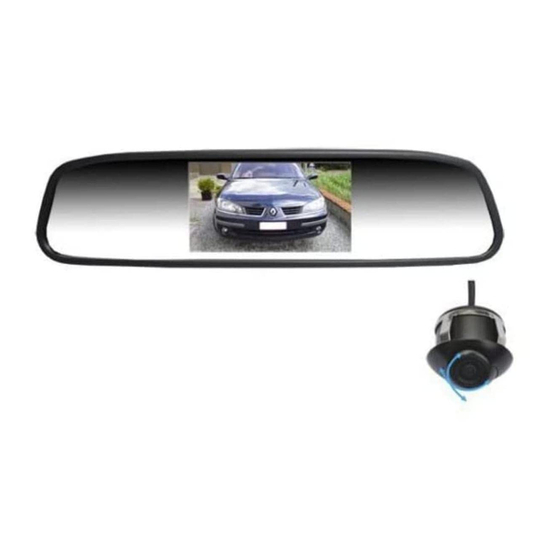

2. FONCTIONS PRINCIPALES • Le RW043-P est un kit de vidéo de recul pour véhicules de petit et moyen gabarit (autos, monospaces, breaks, 4x4, ...) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement. • L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité. -
Page 6: Schema De Connexion
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. FIL ROUGE Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir Connexion au + 12V. FEU DE RECUL du réseau CANBUS. -
Page 7: Installation De L'écran
5. INSTALLATION DE L'ECRAN Une fois les connexions effectuées, il vous suffit de clipser le rétroviseur sur celui d'origine de votre véhicule. 20 mm 75 mm 140 mm 100 mm 285 mm 6. INSTALLATION DE LA CAMERA La caméra se place au niveau de la veilleuse de plaque d'immatriculation arrière. La caméra doit bien entendu être le plus au centre possible du véhicule. La caméra se place au niveau de la veilleuse de plaque d'immatriculation arrière. -
Page 8: Utilisation Du Système
7. UTILISATION DU SYSTEME PRÉCAUTIONS DʼUTILISATION • La caméra de recul ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur. • La vidéo de recul est un outil d'information, la sécurité du véhicule et des personnes à proximité de celui-ci relève de la responsabilité du conducteur uniquement, le conducteur doit impérativement regarder si des obstacles ou personnes se trouvent à... -
Page 9: Données Technique
8. DONNEES TECHNIQUES ÉCRAN LCD CAMERA • Alimentation : 10.5 - 15.5 V. (nominal 12 V) • Alimentation : 10.5 - 15.5 V. (nominal 12 V) • Consommation : ≥< 3 W max. • Consommation : ≥< 0.6 W max. • Sensibilité... -
Page 10: Certifications
Déclarons sous notre propre responsabilité que le(s) produit(s) Références : RoHS RW043P sous référence initiale de production ET436+3160+8M Kit de rétrovision Type : Caméra de recul Auquel cette déclaration sʼapplique, sont conformes aux normes applicables & documents normatifs suivants : Emark 2009/19 EC sous le N°... - Page 11 Introduction Thank you for using a product BEEPER for safety and comfort of your vehicle. BEEPER innovations are designed to ensure many years of tranquility, they are guaranteed for 3 years. Our technical department is at your disposal for further information.
- Page 12 Before installation ........................................P.13 Main functions ..........................................P.14 Kit composition ..........................................P.14 System connection ........................................P.15 Monitor installation ........................................P.16 Camera installation ........................................P.16 System utilisation ........................................P.17 Technical data ..........................................P.18 Declaration of conformity ......................................P.19 Keep on discovering www.beeper.fr...
-
Page 13: Before Installation
1. BEFORE INSTALLATION Warning Thank you observe the following before installing the system: • The system runs on 12V DC (12 V DC). Be sure the polarity of each wire. • Check before installation if all elements of the car are working properly such as ignition & motor starting, lightings and headlights, turn signal, heating, air conditioning, power door locks, ... -
Page 14: Main Functions
2. MAIN FUNCTION • The RW043-P is a kit for vehicles reversing video small and medium size (cars, minivans, station wagons, 4x4, ...) • In reverse gear, the system reversing video is automatically switched on. • The view shows the rear blind spot to make your astern maneuver safely. •... -
Page 15: System Connection
In other cases, +12 V Reversing light allows no additional power consumer. For these vehicles, BEEPER has developed the RCANR2 module to retrieve information +12V Reversing light from the CANBUS +12 V reversing light network. -
Page 16: Monitor Installation
5. MONITOR INSTALLATION Once the connections are made, you simply clip the mirror to the original one in your vehicle. 20 mm 75 mm 140 mm 100 mm 285 mm 6. CAMERA INSTALLATION The camera is placed at the pilot of rear registration plate . The camera must of course be as centrally as possible in the vehicle. The camera is placed at the pilot of rear registration plate . -
Page 17: System Utilisation
7. SYSTEM UTILISATION PRECAUTIONS FOR USE • The rear view camera can not under any circumstances replace the vigilance and responsibility of the driver. • The reversing video is an information tool , vehicle security and people close to it is the responsibility of the driver only , the driver must look if obstacles or people are near his vehicle . -
Page 18: Technical Data
8. TECHNICAL DATA LCD MONITOR CAMERA • Power supply: 10.5 - 15.5 V. (nominal 12 V) • Power supply: 10.5 - 15.5 V. (nominal 12 V) • Consumption: ≥ <3 W max. • Consumption: ≥ <0.6 W max. • Sensitivity: 50 dB + •... -
Page 19: Declaration Of Conformity
Declare under our sole responsibility that the product (s) (s) References: RoHS RW043P as initial reference production ET436 3160 8 M Kit rearview Type: Rearview Camera To which this declaration applies, comply with standards & normative documents: Emark 2009/19 EC as No. e24031848 approval... -
Page 20: Plus D'infos, Plus De Produits
Ces données sont sous réserves de vérification de la compatibilité avec votre véhicule à IXIT BEEPER faire par vos soins. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d'un véhicule suite à l'installation de ce produit.
