Beeper RX-32 Manuel D'utilisation

MANUEL D'UTILISATION
Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations
BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années.
Notre service technique est à votre disposition pour toute information complémentaire.

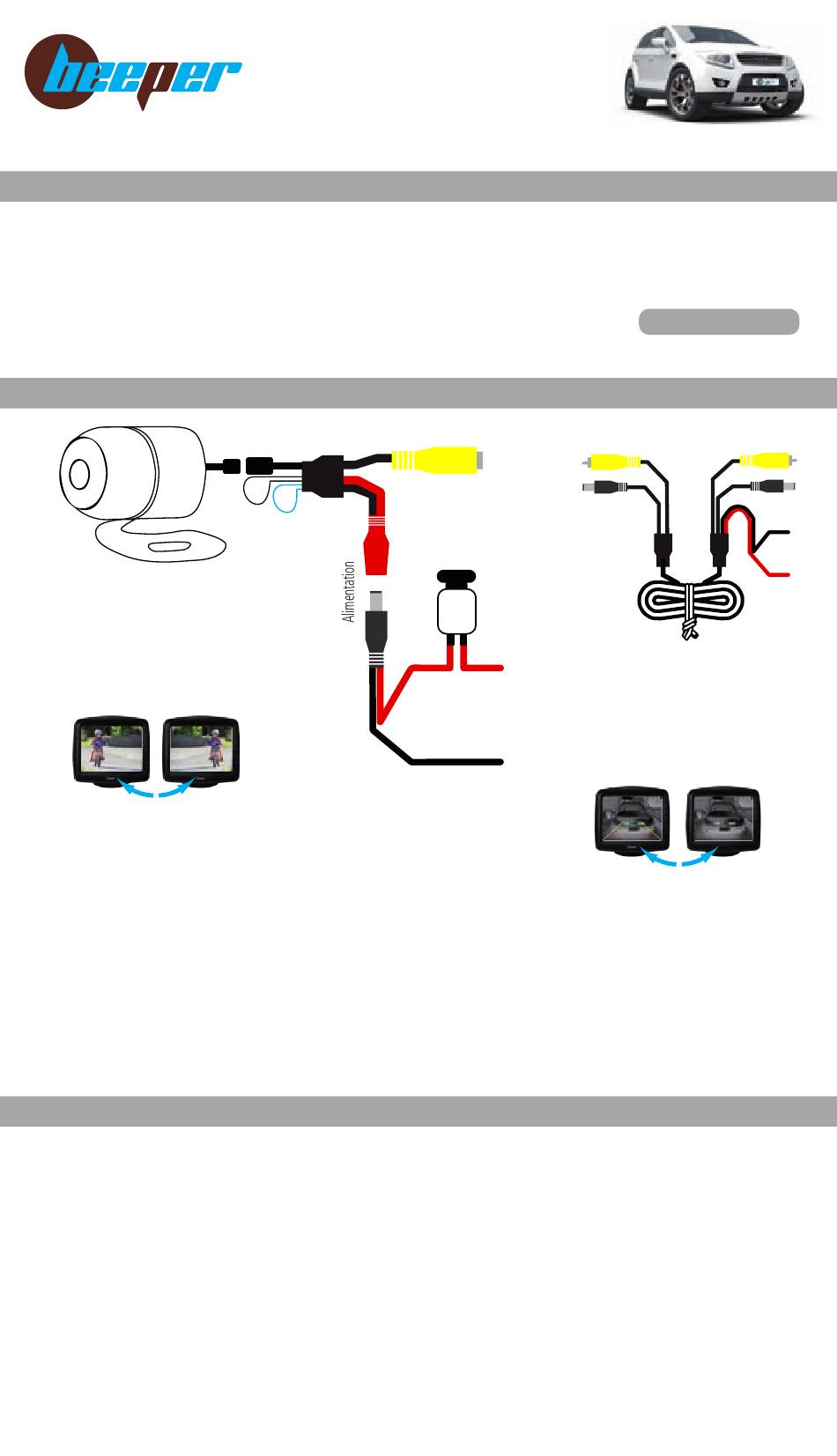

CONNEXION DE LA CAMÉRA
Caméra RX-32
(1) Boucle blanche non coupée =
vision normale arrière (caméra de recul)
Boucle blanche coupée = vision "miroir"
inversée (pour caméra avant)
(2) Boucle bleue non coupée = limites superposées à l'image visibles
Boucle blanche coupée = suppression des limites superposées à l'image
(3) Cet interrupteur doit être placé sur ou sous le tableau de bord accessible facilement par le conducteur du
véhicule. Il permet d'éteindre l'écran et la caméra avant lorsque vous n'en nécessitez pas le besoin. Notam-
ment pour les caméras fonctionnant à la mise au contact du véhicule - voir (4).
(4) Si la caméra doit fonctionner lors de la marche avant du véhicule, veuillez connecter le fil rouge sur le +12V
APRES CONTACT. L'interrupteur doit être installé, il permettra de la désactiver si besoin.
Si la caméra est une caméra de recul (vision arrière lors de la marche arrière uniquement), veuillez connecter
le fil rouge sur le +12V FEU DE RECUL. Dans ce cas, l'installation de l'interrupteur n'est pas nécessaire.
INSTALLATION DE LA CAMÉRA
L'emplacement de la caméra optionnelle (réf : RX-32) est à définir selon vos besoins :
• Avant : caméra placée sur la calandre fixée sur les fentes ou grilles de la calandre
• Arrière en rétrovision : caméra placée au niveau de la veilleuse de plaque au même endroit que la caméra arrière
(voir pages 8 & 9) ou insérée par perçage dans le pare-chocs. L'angle de vue de cette caméra doit être dirigé vers
l'horizon arrière du véhicule. La caméra fera alors office de rétroviseur électronique.
• Intérieur : caméra placée selon vos besoins de vision des passagers (camping-car), matériels (fourgon, camion),
animaux (transport de chevaux, ...), etc ...
La caméra peut s'installer soit sur étrier métallique, soit s'insérer dans un pare-chocs ou dans une partie plane
(voir page suivante).
CAMERA
Réf : RX-32
PLUS DE PRODUITS, PLUS D'INFOS
Boucle blanche (1) :
miroir caméra
Boucle bleue (2) :
limites d'alerte
Vidéo
Connecteur RCA à
connecteur sur le
connecteur RCA de
l'écran.
connecter la caméra
Interrupteur (3) de
commande de la caméra
avant et de l'écran
FIL ROUGE
Connexion au + 12V.
soit APRES CONTACT
soit FEU de RECUL
FIL NOIR
MASSE
ww.beeper.fr
Faisceau de 8 m.
permettant de
à l'arrière si besoin
(4)
