4. INSTALLATION DES CAPTEURS

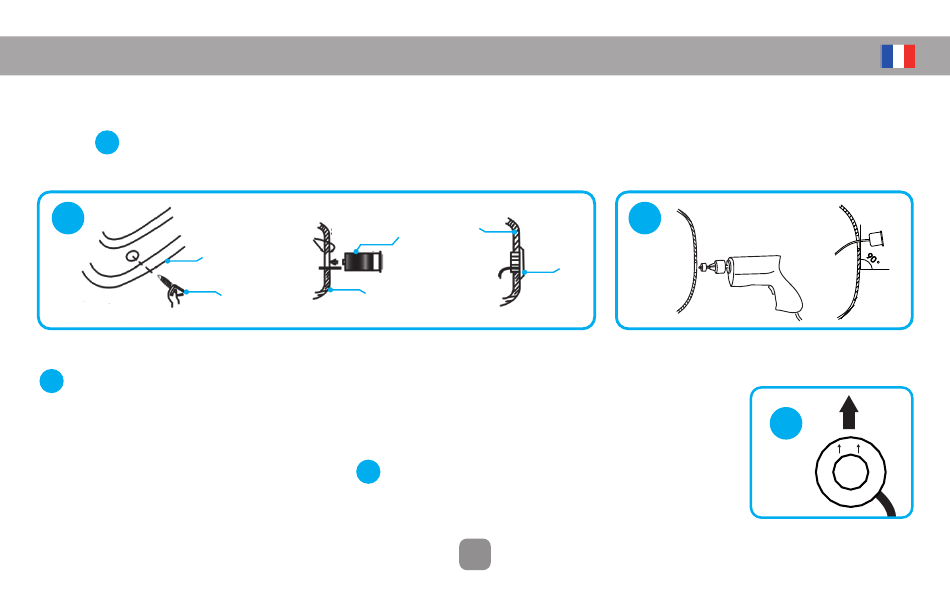

La position des capteurs est indiquée sur les schémas ci-contre. Un outil de perçage (scie cloche) est fourni avec le produit (voir
schéma
, ci-dessous). Nous vous conseillons de protéger le pare-chocs dʼun adhésif (type adhésif de peintre) afin de ne
A
pas endommager le pare-chocs lors du perçage. Un ponçage léger des bords du trou peut-être nécessaire après le perçage.
A
Pare-choc
Les capteurs doivent au minimum avoir un axe parallèle au sol, soit 90°, selon la perpendiculaire du pare-chocs (voir schéma
, ci-dessus).
B
Les capteurs ont un champ plat et doivent donc respecter une orientation. Les deux flèches en
relief sur le capteur doivent être positionnées vers le haut, soit au centre et en haut afin dʼobtenir
un champ de détection optimal (voir schéma
/!\ Nous vous conseillons dʼajouter du mastic-colle derrière les capteurs de recul des kits RVU-RR1, RVU-5R1W & RVU-7R1W, afin de
renforcer leur fixation ainsi que lʼétanchéité de lʼinstallation.
Capteur
Outil de
Pare-choc
perçage
ci-contre).
C
Pare-choc
Capteur
17
B
C
