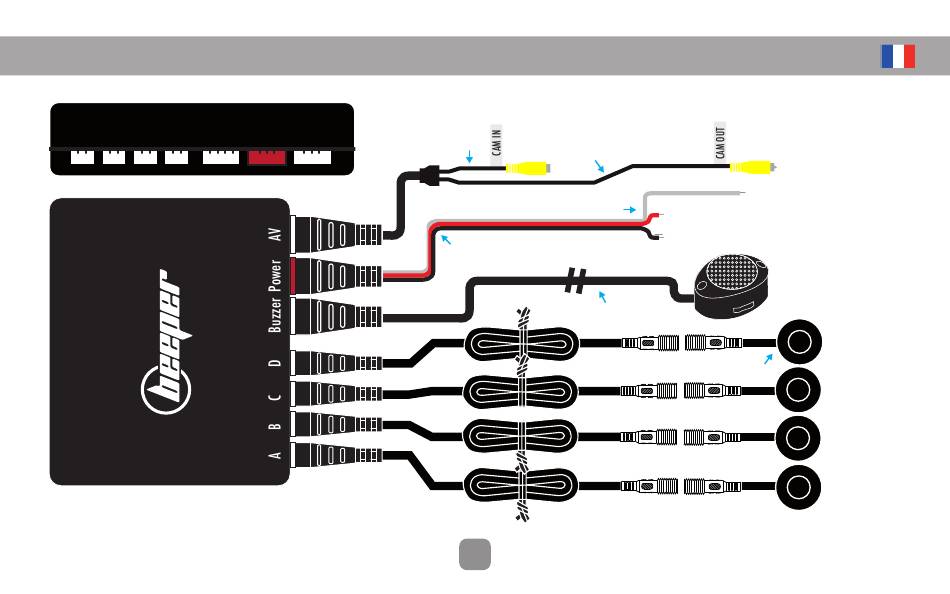

3. CONNEXION DU SYSTÈME (Kit RVU-RR1)
A B C D Buzzer Power
95 cm
AV
80 cm
11
3,4 m.
Femelle
2,7 m.
Fil Rouge
Fil Noir • Masse
12 m.
Connecteur étanche
4,5 m.
Connecteurs RCA
Mâle
Jaunes
Fil blanc • +12V feu de recul
• +Après contact
Buzzer
18 cm
Capteurs
ultrasons
