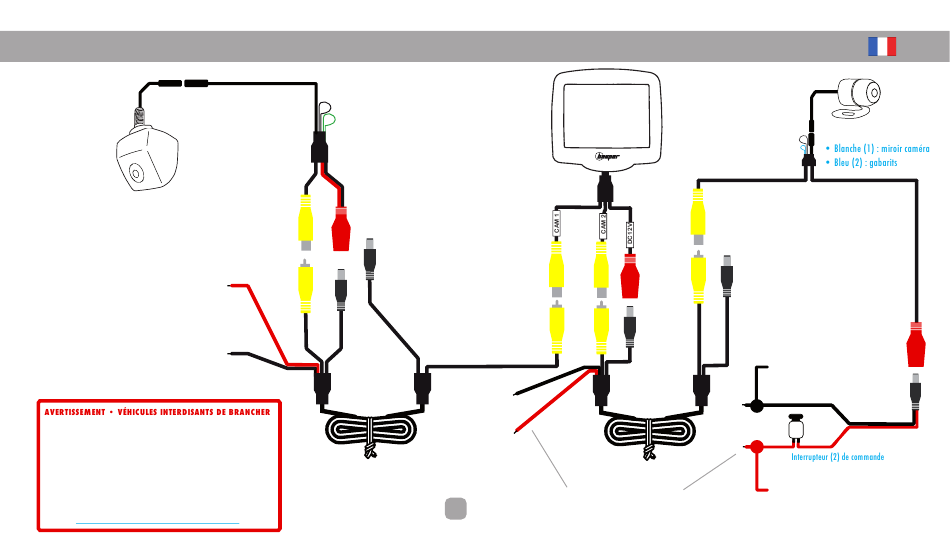

4. CONNEXION DU SYSTEME (si ajout d'une caméra supplémentaire)
Caméra arrière
CAM1
FIL ROUGE
Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V lorsque le feu de
recul est allumé
FIL NOIR
Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant une masse dans
tous les états du véhicule
UN CONSOMMATEUR SUR LE FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en
marche ce qui peut perturber le bon fonctionnement du radar de recul ou du kit
caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur
supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de
récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce
module se connecte sur le CANBUS du véhicule compatible et permet de délivrer
un +12V Feu de recul pour la connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles :
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
Pour la séléction
des boucles de
la caméra voir
page 8
Vidéo
Alimentation
Ne pas connecter & à ISOLER
Veuillez protéger ce connecteur afin
qu'il ne soit pas mis en contact avec
une partie métallique du véhicule
8 m. de câble
Pour les véhicules longs,
une rallonge
de 8 m. existe en option
Réf : RX40/8
Ecran
Vidéo
Vidéo
FIL NOIR
FIL ROUGE
Connexion au + 12V. APRES CONTACT
7
Fil d'origine du véhicule délivrant +12V
lorsque le contact du véhicule est mis
Vidéo
Ne pas connecter & à ISOLER
Veuillez protéger ce connecteur afin
qu'il ne soit pas mis en contact avec
une partie métallique du véhicule
Alimentation
FIL NOIR
MASSE
de la caméra avant et de l'écran
FIL ROUGE
Caméra avant
CAM2
Boucle :
Alimentation
