Passerelle DeviceNet FX0-GDEV

3.4 Passerelles sécurisées
3.4.1

Passerelle EFI-pro FX3-GEPR

8012334/1BPI/2021-05-06 | SICK
Sujet à modification sans préavis
La passerelle Flexi Soft suivante peut être utilisée pour DeviceNet : FX0-GDEV.
Description
Caractéristique de l'implémentation DeviceNet
• Group 2 Server (fragmenté)
• Acknowledge Handling
•
I/O Messaging (polled ou Change of State/Cyclic, également fragmenté)
•
Taux de transfert de données réglable par commutateur DIP (125 kbits/s,
250 kbits/s, 500 kbits/s)

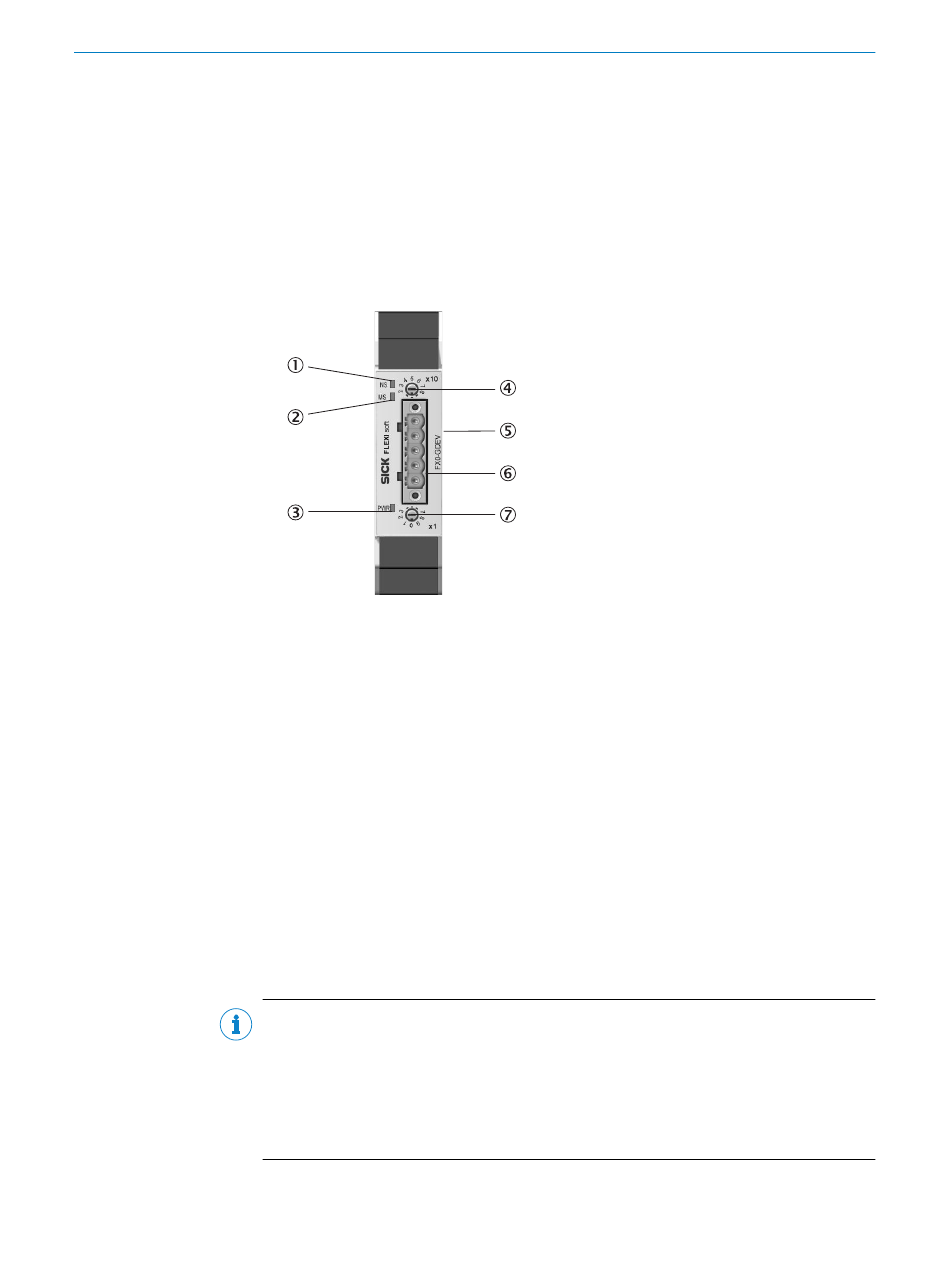

Illustration 9 : Interfaces et éléments d'affichage de FX0-GDEV
LED NS (état du réseau)
1
LED MS (état du module)
2
LED PWR (alimentation électrique)
3
Commutateur d'adresse 1
4
Commutateur DIP pour le taux de transfert de données
5
Raccordement DeviceNet
6
Commutateur d'adresse 2
7
Ce chapitre décrit la passerelle sécurisée Flexi Soft suivante :
•
Passerelle EFI-pro FX3-GEPR
La passerelle EFI-pro FX3-GEPR peut être utilisée pour EtherNet/IP™ avec le profil CIP
Safety™.
REMARQUE
• Une seule FX3-GEPR peut être connecté à chaque module principal Flexi Soft.
• Un module principal FX3-CPUx équipé de la version de firmware V4.00.0 (Step
4.xx) minimum est nécessaire.
• Le logiciel de configuration Safety Designer V1.4.0.75 minimum est nécessaire.
• La FX3-GEPR ne peut pas être configurée avec le logiciel de configuration Flexi
Soft Designer.
DESCRIPTION DU PRODUIT
