SICK Flexi Soft Notice D'instructions page 44

6
CONFIGURATION
44 N O T I C E D ' I N S T R U C T I O N S | Passerelles Flexi Soft
Étape 2 : ajouter une passerelle à la commande
Pour rendre disponibles les données du système Flexi Soft dans l'image du processus
de l'API, il est nécessaire d'ajouter au préalable la passerelle à la configuration maté‐
rielle. La procédure dépend du logiciel de configuration du matériel de l'API utilisé. Se
référer également à la documentation du logiciel correspondant.
Exemple – Ajouter la passerelle avec CoDeSys 2.3
Ouvrir la fenêtre de modification de la configuration de la commande et sélectionner
b
la commande.
Avec le bouton droit de la souris, cliquer sur la commande ou ouvrir le menu
b
Ajouter.
Dans l'un des deux menus, sous Ajouter un sous-élément, sélectionner la commande
b
CanMaster.... Un CanMaster est ajouté à la commande.

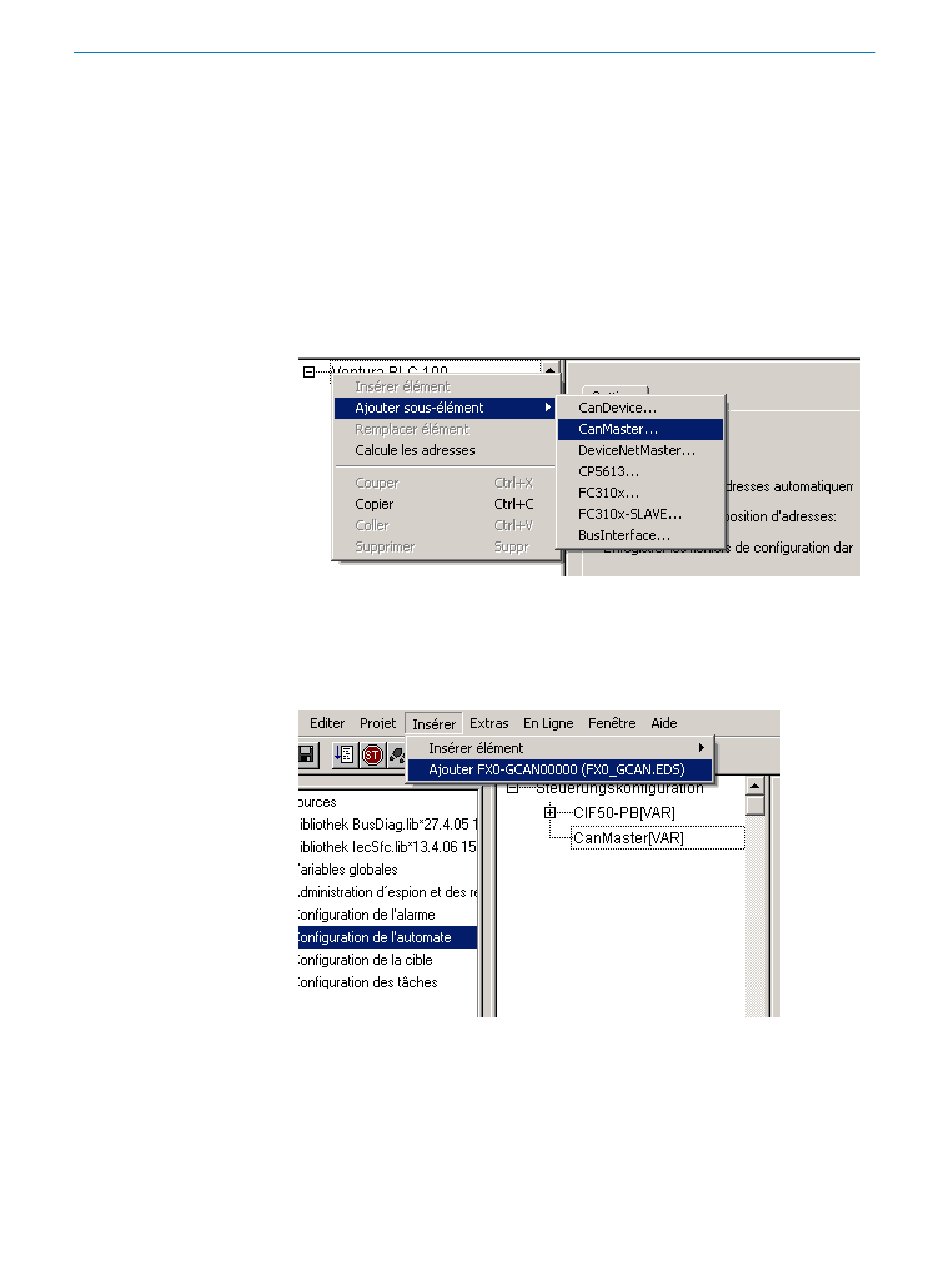

Illustration 24 : Ajout d'un CanMaster avec CoDeSys 2.3
Avec le bouton droit de la souris, cliquer sur le CanMaster ou sélectionner Can‐
b
Master puis ouvrir le menu Ajouter.
Dans l'un des deux menus, sous Ajouter un sous-élément, sélectionner la commande
b
FX0-GCAN00000 (EDS)... pour ajouter FX0-GCAN à CanMaster.
Illustration 25 : Ajout de FX0-GCAN avec CoDeSys 2.3
Étape 3 : sélectionner les objets de données de processus (PDO) et les configurer
Après avoir ajouté l'appareil au réseau d'automatisme, il faut configurer les objets de
données de processus à utiliser et comment ils seront transférés.
Exemple – Définir le type de transfert PDO avec CoDeSys 2.3
Dans la fenêtre de modification Configuration de la commande, sélectionner FX0-
b
GCAN. Puis, cliquer sur l'onglet Envoyer le mappage PDO.
