3.2.3

Passerelle Modbus-TCP FX0-GMOD

8012334/1BPI/2021-05-06 | SICK
Sujet à modification sans préavis

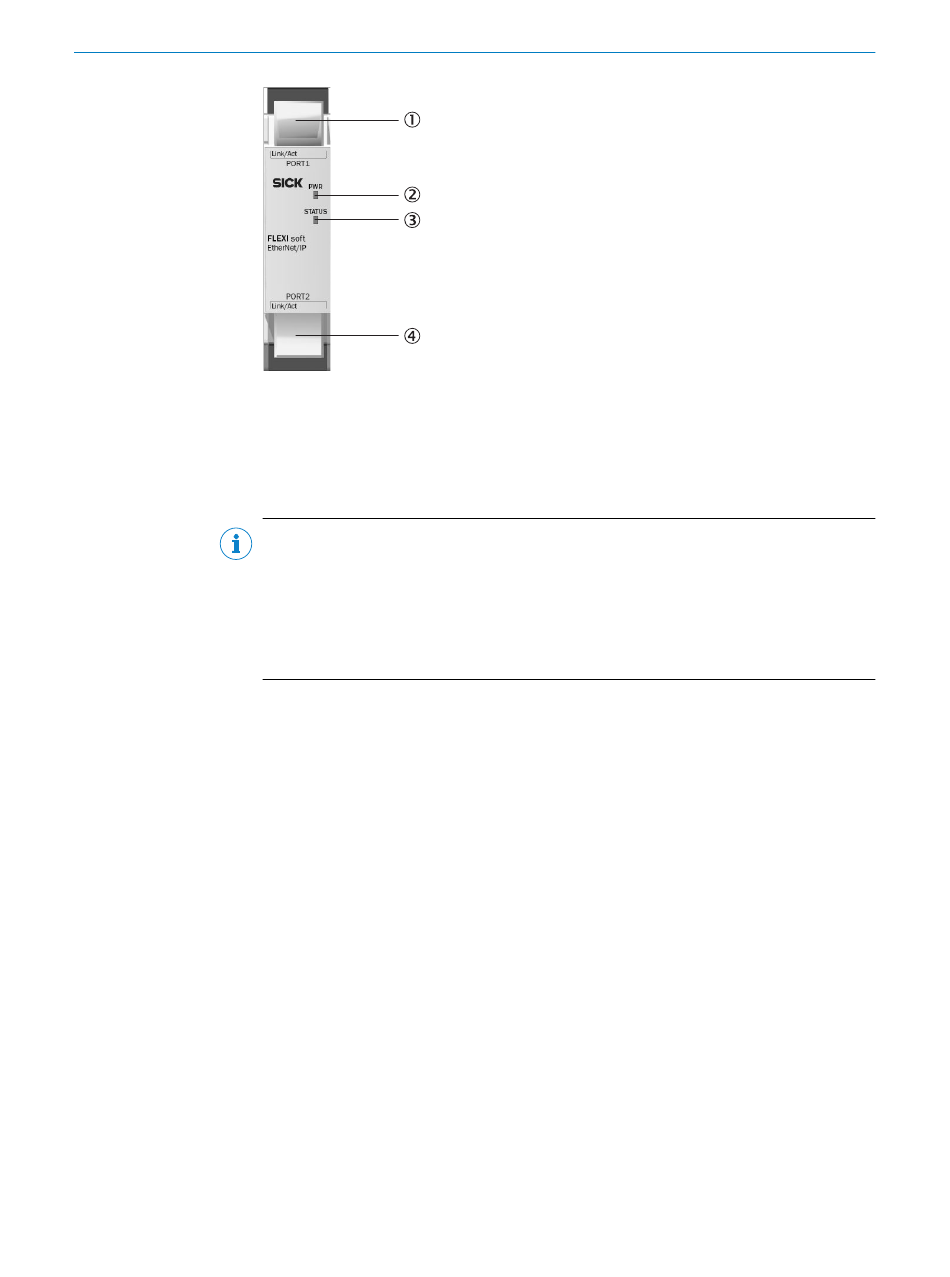

Illustration 2 : Interfaces et éléments d'affichage de FX0-GENT avec firmware ≥ V3.00.0
Connecteur femelle RJ45-Ethernet PORT1 avec LED Link/Act
1
LED PWR (alimentation électrique)
2
LED STATUS
3
Connecteur femelle RJ45-Ethernet PORT2 avec LED Link/Act
4
REMARQUE
Les passerelles Flexi Soft EtherNet/IP™ équipées du firmware V1.xx.x prennent en
charge uniquement la messagerie explicite EtherNet/IIP™ (classe 3). La messagerie
implicites (classe 1) ne sont pas pris en charge.
Les passerelles Flexi Soft EtherNet/IP™ équipées du firmware ≥ V2.00.0 prennent
en charge la messagerie implicites EtherNet/IP™ (classe 1) et la messagerie explicite
(classe 3).
La passerelle Flexi Soft suivante peut être utilisée pour Modbus TCP : FX0-GMOD.
Description
La passerelle Flexi Soft Modbus-TCP prend en charge :
• Modbus TCP avec mode maître et esclave
• Interface prise Ethernet-TCP/IP, polling et fonction de mise à jour automatique
• Avec le firmware ≥ V2.01.0 : les données sont également lisibles sous forme de
mots.
La FX0-GMOD est équipée d'un switch à 3 ports pour la connexion au réseau Ethernet.
Deux prises RJ45 sont disponibles pour le raccordement. Le commutateur permet de
connecter FX0-GMOD à un autre composant Ethernet (par exemple, un ordinateur) sans
devoir interrompre la connexion au réseau Ethernet.
DESCRIPTION DU PRODUIT
N O T I C E D ' I N S T R U C T I O N S | Passerelles Flexi Soft
3
17
