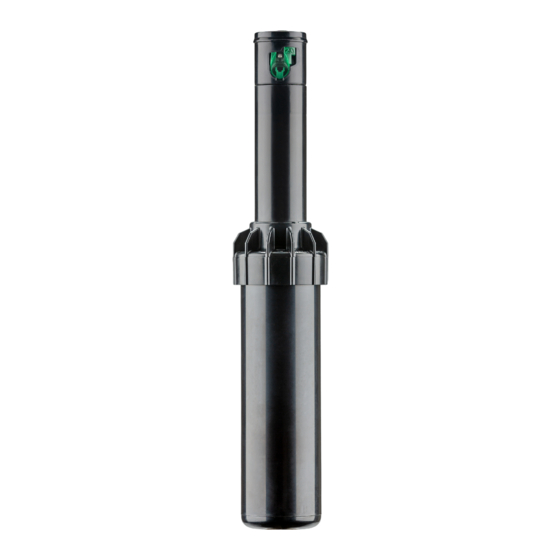

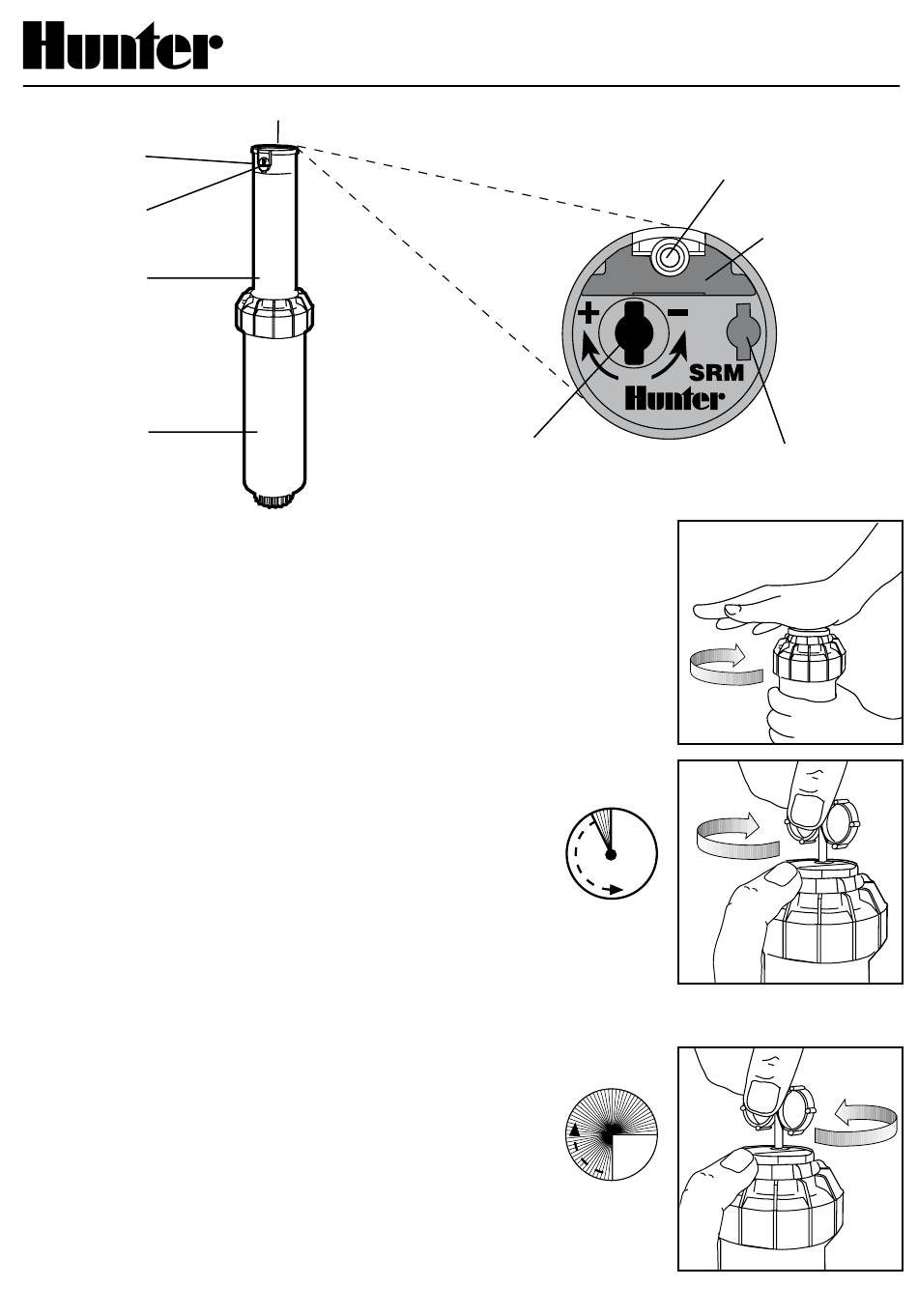

Hunter SRM Mode D'emploi

Porte buse
Buse
Piston
Corps
Instructions de réglage
Réglage de l'angle d'arrosage
Il est impératif que le porte buse soit en butée droite (le point de
départ) pour augmenter ou diminuer l'angle d'arrosage. Le réglage
est possible en eau ou à sec. Pour cela faites tourner le porte buse
jusqu'en butée vers la gauche, puis vers la droite également jusqu'en
butée. (Fig. 1)
La butée droite est la butée fixe.
La butée gauche se règle de 40° à 360°.
Pour augmenter le secteur d'arrosage
1. Engager l'extrémité de la clé Hunter (coté ailettes) dans
l'orifice de réglage (repère A) situé sur le dessus de
l'arroseur. (Fig. 2)
2. Tout en maintenant le porte buse en butée droite, tourner
la clé dans le sens des aiguilles d'une montre (vers +).
La rotation effectuée avec la clé correspond à l'angle d'arrosage
ajouté. Si vous arrivez en butée cela correspond à un angle
d'arrosage de 360°, surtout ne pas forcer sur la clé.
3. Tous les réglages sont possibles entre 40° et 360°.
Pour diminuer le secteur d'arrosage
1. Engager la clé dans l'orifice de réglage (Repère A et Fig. 3).
2. Maintenez bien le porte buse en butée droite, tourner
la clé dans le sens inverse des aiguilles d'une montre
(vers -).
3. La rotation effectuée avec la clé correspond à l'angle
d'arrosage retranché. Si vous arrivez en butée cela
correspond à l'angle d'arrosage mini de 40°.
®
Orifice de réglage
Orifice de
(repère A)
SRM
Mini Turbine
Vis brise-jet
(repère B)
Languette
d'identification
®
Orifice de soulèvement
du piston (repère C)
Fig. 1
Fig. 2
Augmentation du secteur
d'arrosage
Fig. 3
Réduction du secteur
d'arrosage
