Cerabar T

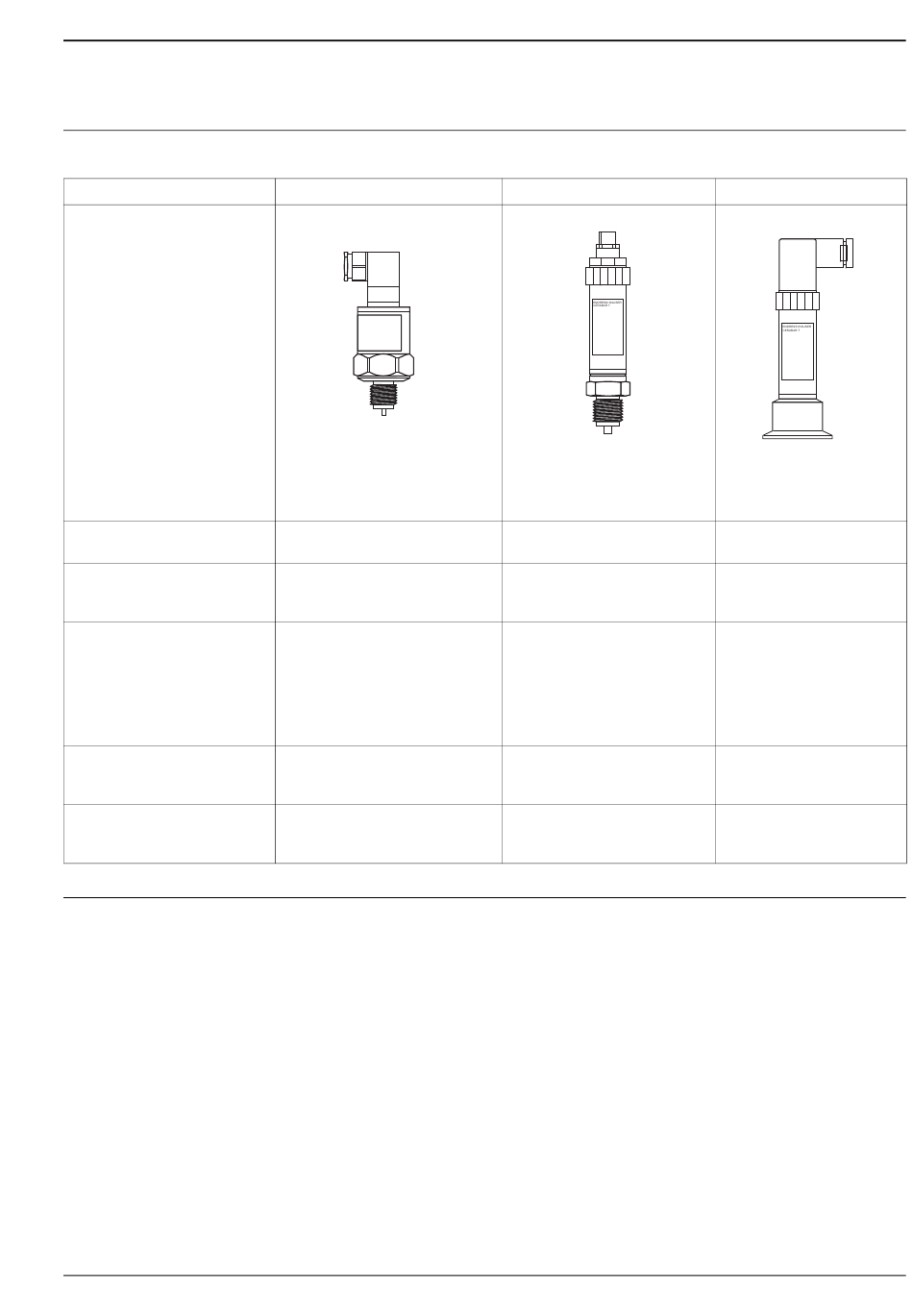

Sélection d'appareils
Famille de produits Cerabar T
Domaine d'application
Sortie
Raccords process
Gammes de mesure
Gamme de température de process

Principe de mesure

Endress+Hauser
Principe de fonctionnement et construction du système
PMC131
ENDRESS+HAUSER
CERABAR T
P01-PMC131xx-14-xx-xx-xx-000
Avec cellule capacitive et membrane de
®
process céramique (Ceraphire )
Pression absolue et relative
– Sortie courant 4...20 mA
Filetage :
– G ½
– ½ MNPT et ¼ FNPT
– G ½, perçage 11 mm (0,43 in)
de –1...0 bar (–15...0 psi) / –100...0 kPa
à
0...40 bar (0...600 psi) / 0...4 MPa
– 20...+100 °C (-4...+212 °F)
PMC131
La pression de process engendre un faible déplacement de la membrane de process céramique du capteur.
La modification de capacité proportionnelle à la pression est mesurée aux électrodes de la cellule céramique.
La cellule céramique est une cellule sèche, c'est à dire aucun liquide de remplissage est nécessaire pour
transmettre la pression. De ce fait, la cellule peut être parfaitement utilisée dans le vide. Une résistance
extrêmement élevée, comparable à celle de l'Alloy, est obtenue par l'utilisation de la céramique ultrapure
®
Ceraphire .
PMP131 et PMP135 avec sortie analogique
La pression process agit sur la membrane métallique de la cellule et est transmise au pont de résistance par le
biais d'un liquide de remplissage. La modification proportionnelle à la tension de sortie du pont est mesurée et
traitée ultérieurement.
PMP131 et PMP135 avec sortie transistor
La pression process agit sur la membrane métallique de la cellule et est transmise au pont de résistance par le
biais d'un liquide de remplissage. Un ampli différentiel connecté en aval génère un signal normalisé à partir de
la modification du pont proportionnelle à la pression. Un comparateur avec hystérésis réglable compare ce
signal avec le point de commutation réglé et commute la sortie transistor.
PMP131
P01-PMP131xx-14-xx-xx-xx-000
Avec cellule piézorésistive et membrane
de process métallique
Pression absolue et relative
– Sortie courant 4...20 mA
– Sortie tension 0...10 V
– Sortie transistor PNP
Filetage :
– G ½
– ½ MNPT et ¼ FNPT
– ½ MNPT, perçage 11,4 mm (0,45 in)
– G ¼
– ¼ MNPT, perçage 3,5 mm (0,14 in)
– M 20 x 1,5
0...1 bar (0...15 psi) / 0...100 kPa
à
0...400 bar (0...6000 psi) / 0...40 MPa
–25 °C...+70 °C (-13...+158 °F)
PMP135
P01-PMP135xx-14-xx-xx-xx-000
Avec cellule piézorésistive et
membrane de process métallique
pour applications hygiéniques
Pression absolue et relative en
process hygiénique
– Sortie courant 4...20 mA
– Sortie transistor PNP
Hygiénique :
– Clamp DN 22 (¾")
– Tri-Clamp DN 25...38 (1"...1½")
– Tri-Clamp DN 40...51 (2")
– G 1
– SMS 1½"
0...1 bar (0...15 psi) / 0...100 kPa
à
0...40 bar (0...600 psi) / 0...4 MPa
–25...+100 °C (-13...+212 °F),
+135 °C (275 °F) pour max.
1 heure
