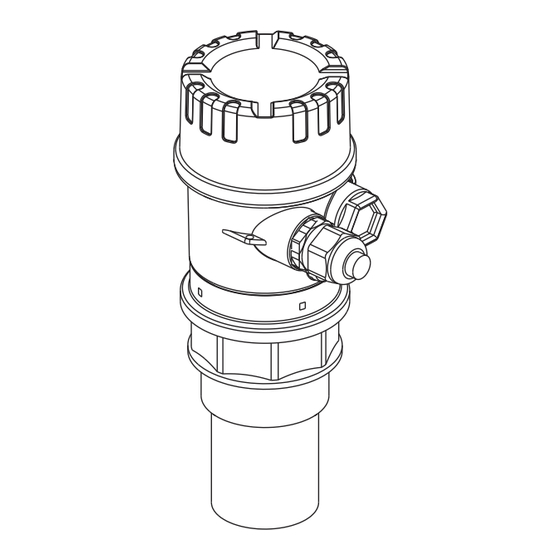

Contenu de ce manuel de mise en service Ce manuel de mise en service contient la description de toutes les fonctions du menu de configuration du Prosonic T FMU30. Vous trouverez des informations sur le montage, le câblage, la suppression des défauts et les réparations dans le manuel de mise en service BA00387F.
A l'aide de l'index des fonctions Pour faciliter le déplacement au sein du menu, une position est affectée à chaque fonction sur l'afficheur. L'index des fonctions ( ä 79) qui est constitué d'une liste alphanumérique de toutes les fonctions disponibles, renvoie aux pages concernées. Endress+Hauser...
Le troisième chiffre désigne le numéro de chaque fonction au sein du groupe de fonctions : • Etalonnage base • Forme réservoir • Caract. produit • Conditions process … Par la suite, la position sera toujours indiquée entre parenthèses derrière la fonction écrite (par ex. "Forme réservoir" (002)). Endress+Hauser...
Affichage de la courbe enveloppe 1. Courbe enveloppe Dans la représentation de la valeur mesurée, le bargraph correspond à la valeur mesurée. Le bargraph est segmenté en 10 barres. Chaque barre entièrement remplie correspond à 10% de l'étendue de mesure réglée. Endress+Hauser...
Réglage du contraste de l'afficheur LCD Verrouillage / déverrouillage hardware Si l'appareil est verrouillé, il n'est pas possible de le configurer via l'affichage ou la communication ! Le déverrouillage ne peut se faire que via l'affichage en entrant un code de déverrouillage. Endress+Hauser...
+ et - retour à la fonction précédente (par ex. "Forme réservoir (002)") ➜ Appuyer 2 x sur + et - retour à la Sélection groupe 6) Appuyer sur + et - pour retourner à l' affichage de la valeur mesurée Endress+Hauser...
(cet affichage n'apparaît que lors de la première mise sous tension) La valeur mesurée actuelle s'affiche En appuyant sur E, vous accédez au menu de sélection des groupes de fonctions. Avec cette sélection, vous pouvez effectuer l'étalonnage de base Endress+Hauser...
Cette fonction permet de sélectionner la forme de la cuve. Sélection : A : Toit bombé B : Cylindre horizontal C : Bypass, tube de mesure/tube guide d'ondes D : Cuves ouvertes, par ex. terrils, niveaux ouverts, canaux, déversoirs E : Cuve sphérique F : Toit plat Endress+Hauser...
Les filtres spéciaux pour stabiliser le sont réglés sur des valeurs moyennes. sont réglés sur des valeurs élevées. signal d'entrée sont activés. -> Valeur mesurée stable -> Valeur mesurée stable -> Mesure précise -> Temps de réaction intermédiaire -> Temps de réaction plus lent Endress+Hauser...
Les filtres sont réglés de sorte à détecter Les filtres intégrateurs sont réglés sur Les filtres sont tous inactifs. également les signaux utiles relativement des valeurs faibles. faibles. -> Temps de réaction rapide -> Eventuellement valeurs mesurées instables Endress+Hauser...
écho de niveau. Lors du montage de l'appareil et de la détermination de l'étalonnage plein, il faut veiller à ce que le niveau maximal ne pénètre pas dans la distance de blocage. Endress+Hauser...
• Distance exacte - niveau exact -> continuer avec la fonction suivante "Vérifier distance" (051). • Distance exacte – niveau faux -> vérifier "Etalonnage vide" (005) • Distance fausse - niveau faux -> continuer avec la fonction suivante "Vérifier distance" (051). Endress+Hauser...
"Plage de suppression" (052). " Attention ! La zone de suppression doit s'arrêter à 0,3 m (1 ft) de l'écho du niveau effectif. Si la cuve est vide, saisissez la valeur E-0,3 m au lieu de la valeur E. Endress+Hauser...
Sélection : • Inactif : pas de suppression • Actif : la suppression est lancée " Attention ! Une suppression déjà existante est écrasée jusqu'à la distance déterminée dans "Plage suppression" (052), au-delà de cette distance, elle est conservée. Endress+Hauser...
Page 22
• Distance exacte - niveau faux vérifier "Etalonnage vide" (005) S'affiche après 3 s Remarque ! Après l'étalonnage de base, il est recommandé d'évaluer la mesure à l'aide de la courbe enveloppe (groupe de fonctions "Courbe enveloppe" (0E)). Endress+Hauser...
3.6 mA) (110%) [mA] (-10%) (2.4) Si l'appareil est en alarme, la sortie devient : • Alarme MIN 3,6 mA MAX (22mA) [mA] (110%) (-10%) Si l'appareil est en alarme, la sortie devient : • Alarme MAX 22 mA Endress+Hauser...
Page 24
Si l'appareil est en alarme, la valeur configurée dans "Sortie si alarme" (011) (x mA) est affectée à la sortie. Fonction "Sortie si alarme" (011) En cas d'alarme le courant de sortie est en mA. Cette fonction est active lorsque "spécifique utilisateur" est sélectionné dans la fonction "Sortie si alarme" (010). Endress+Hauser...
(014). La réaction de la sortie dépend de la configuration dans "Sortie si alarme" (010). Maintien (110%) [mA] Temporisation (014) (-10%) En cas de perte d'écho, un avertissement est généré après une "Temporisation" (014) réglable. La sortie est maintenue. Endress+Hauser...
% de la gamme de mesure par minute. Elle peut être croissante ou décroissante. Fonction "Temporisation" (014) Cette fonction permet d'entrer le temps de temporisation (par défaut = 60 s) après lequel un avertissement est généré en cas de perte d'écho ou après lequel l'appareil se met en alarme. Endress+Hauser...
L'appareil entre dans l'état d'alarme défini ("Sortie si alarme" (011)). Le message d'alarme E651 - "Distance de sécurité atteinte - risque de débordement" s'affiche. Si le niveau diminue et sort de la distance de sécurité, le message d'alarme disparaît et l'appareil recommence à mesurer. Endress+Hauser...
Page 28
L'appareil entre dans l'état d'alarme défini ("Sortie si alarme" (011)). Le message d'alarme E651 - "Distance de sécurité atteinte - risque de débordement" s'affiche. Si le niveau diminue et sort de la distance de sécurité, la mesure ne reprend que si l'auto-maintien est remis à zéro (fonction : "Suppr. auto-maint." (017)). Endress+Hauser...
4 Groupe de fonctions "Réglages sécurité" (01) Fonction "Suppr. auto-maint." (017) Cette fonction permet de valider l'alarme en cas de : "Auto-maintien". Sélection : • Non • Oui L'alarme n'est pas validée. L'alarme est validée. S'affiche après 3 s Endress+Hauser...
Page 30
4 Groupe de fonctions "Réglages sécurité" (01) Endress+Hauser...
Un dépassement de cette température pourrait endommager le capteur. Fonction "Temp. max mesurée" (032) Cette fonction permet d'afficher la température maximale jamais mesurée. L'unité se règle dans la fonction "Unité température" (0C6). La remise à zéro des paramètres d'application n'influence pas la valeur affichée. Endress+Hauser...
Cette fonction permet de définir la réaction de l'appareil lorsque la sonde de température est défectueuse. Les options suivantes sont disponibles : Alarme La sortie courant prend la valeur définie dans la Fonction "Sortie si alarme" (010). Simultanément, un message d'erreur est émis. Avertissement L'appareil continue à mesurer, mais émet un message d'erreur. Endress+Hauser...
Volume résiduel dans l'"Unité de longueur" (0C5) choisie. La valeur mesurée (000) correspond à la hauteur de cuve encore disponible. Remarque ! Le point de référence du volume résiduel est l'"Etalonnage plein" (= niveau max.). 20 mA 100% Volume rés. Niveau 4 mA Endress+Hauser...
Il est possible de sélectionner "Unité utilisateur" (042). Le volume correspondant à l'étalonnage plein est défini dans "Gamme max." (046). Cette valeur correspond à une sortie de 100% (= 20 mA). 100% kg, m 3 , ft 3 , ... = unité utilisateur (042) Gamme max. (046) Endress+Hauser...
Page 35
La dernière paire définit la sortie de 100% (= 20 mA). Remarque ! Le mode de linéarisation manuelle peut également être utilisé pour la mesure de débit en entrant non pas le volume correspondant au niveau mais le débit (selon le tableau Q/h du canal ou déversoir). Endress+Hauser...
Page 36
• Avant de valider le niveau 0,00 m ou le volume 0,00%, activer le mode édition avec + ou -. Dans FieldCare, le tableau de linéarisation peut également être saisi à l'aide d'un éditeur de tableaux et visualisé graphiquement. Endress+Hauser...
Page 37
Le tableau de linéarisation peut être désactivé en sélectionnant "linéaire" ou "cyl. horizontal" (ou la fonction "Niveau/vol. résiduel" (040) = "Niveau m/ft/in", "vol. rés. m/ft/in"). Le tableau n'est pas effacé et peut être réactivé à tout moment en sélectionnant "Tableau actif". Endress+Hauser...
Mise à jour de "Niveau" (044), "Volume" (045). Fonction "Niveau" (044) Cette fonction permet d'entrer le niveau pour chaque point de la courbe de linéarisation. Lorsque la courbe est entrée semi-automatiquement, l'appareil détecte automatiquement le niveau. Entrée : Niveau en "Unité de longueur" (0C5). Endress+Hauser...
"cyl. horizontal" a été sélectionné dans la fonction "Linéarisation" (041). Fonction "Diamètre cuve" (047) Cette fonction permet d'entrer le diamètre intérieur de la cuve. Cette entrée est nécessaire lorsque "cyl. horizontal" a été sélectionné dans la fonction "Linéarisation" (041). Endress+Hauser...
Cette fonction permet d'activer la suppression des échos parasites. Il faut comparer la distance mesurée avec la distance effective jusqu'à la surface du produit. Les différentes possibilités sont : Sélection : • Distance = ok • Distance trop petite • Distance trop grande • Distance inconnue • Manuel Distance Distance=ok trop petite Endress+Hauser...
Sélection : • Inactif : pas de suppression • Actif : la suppression est lancée. " Attention ! Une suppression déjà existante est écrasée jusqu'à la distance déterminée dans "Plage suppression" (052), au-delà de cette distance, elle est conservée. Endress+Hauser...
7 Groupe de fonctions "Etalonnage étendu" (05) Fonction "Dist. suppr. active" (054) Cette fonction permet d'afficher la distance jusqu'à laquelle une suppression d'échos parasites a été effectuée. La valeur 0 indique qu'aucune suppression d'échos parasites n'a été effectuée jusqu'à présent. Dist. suppres. active (054) Endress+Hauser...
• caractéristiques de la surface (vagues, mousse, forte granulométrie, faible granulométrie, poussière...) • distance capteur - produit La probabilité de perte de l'écho par un changement des conditions de mesure (par ex. surface agitée, mousse, grande distance de mesure) est plus forte pour des valeurs de coefficients diélectriques faibles. Endress+Hauser...
écho de niveau. Lors du montage de l'appareil et de la détermination de l'étalonnage plein, il faut veiller à ce que le niveau maximal ne pénètre pas dans la distance de blocage. S'affiche après 3 s Endress+Hauser...
Page 46
7 Groupe de fonctions "Etalonnage étendu" (05) Endress+Hauser...
• Actif : sortie minimum 0% (4 mA) Sortie [mA] [mA] 100% 100% 100 [%] 100 [%] inactif actif Fonction "Mode sortie courant" (063) Cette fonction permet de définir le mode de sortie du courant. Les options suivantes sont disponibles : Endress+Hauser...
Le courant est fixe. La valeur du courant de sortie est défini dans la fonction "Courant fixe" (064). Fonction "Courant fixe" (064) Cette fonction permet de définir la valeur du courant fixe. Cette entrée est nécessaire lorsque "Courant fixe" a été sélectionné dans la fonction "Mode sortie courant" (063). Entrée : 3,8...20,5 mA Endress+Hauser...
Les fonctions suivantes suivent les valeurs entrées : • Valeur mesurée (000) • Sortie courant (067) Simul. courant Entrer la valeur du courant dans "Valeur simulation" (066). La fonction suivante suit les valeurs entrées : • Sortie courant (067) Endress+Hauser...
Cette fonction permet d'entrer le niveau (resp. le volume, le poids ou le débit) pour lequel le courant de sortie doit être de 20 mA. Cette entrée est nécessaire lorsque "Zoom" a été sélectionné dans la fonction "Mode sortie courant" (063). Endress+Hauser...
Si la représentation cyclique de la courbe enveloppe est active sur l'affichage, l'actualisation de la valeur mesurée se fait dans un temps de cycle plus lent. Il est recommandé de quitter la représentation de la courbe enveloppe après l'optimisation. Endress+Hauser...
Le mode de navigation permet de mettre la courbe enveloppe à l'échelle horizontalement et verticalement et de la déplacer vers la droite ou vers la gauche. Un symbole dans le coin supérieur droit de l'afficheur indique que le mode de navigation est activé. Endress+Hauser...
Page 53
• Appuyer sur E pour basculer entre les différents modes de navigation. • Appuyer simultanément sur + et - pour quitter le mode de navigation. Les agrandissements et déplacements réglés sont conservés. L'appareil n'utilisera l'affichage standard que lorsque la fonction "Lire courbe" (0E2) sera réactivée. Endress+Hauser...
Page 54
9 Groupe de fonctions "Courbe enveloppe" (0E) Endress+Hauser...
Si aucune entrée n'a été faite à l'aide de l'afficheur pendant une période définie, la valeur mesurée est à nouveau affichée. 0 s signifie qu'il n'y a pas de retour à la valeur mesurée. Entrée : 0...9999 s " Attention ! Cette fonction n'est pas disponible dans FieldCare ! Endress+Hauser...
Les décimales sont placées après un point. Les décimales sont placées après une virgule. 10.6 Fonction "Test affichage" (097) Tous les pixels de l'afficheur sont activés. Si l'ensemble de l'afficheur LCD est sombre, cela signifie qu'il fonctionne correctement. Endress+Hauser...
Signalé par un symbole clignotant (Description des codes, ä 74) • E (alarme / avertissement) : Configurable (par ex. perte de l'écho, niveau dans la distance de sécurité) Signalé par un symbole permanent/clignotant (Description des codes, ä 74) Endress+Hauser...
11.2 Fonction "Dernier défaut" (0A1) Cette fonction permet d'afficher le dernier défaut. 11.3 Fonction "Effacer dernier défaut" (0A2) Sélection : • Garder • Effacer " Attention ! Cette fonction ne peut être effectuée que sur l'afficheur ! Endress+Hauser...
Il est recommandé d'effectuer cette remise à zéro lorsqu'un appareil avec un 'historique' inconnu doit être utilisé dans une application ou lorsqu'une mauvaise suppression a été réalisée : • La suppression des échos parasites est effacée. Il est nécessaire de réenregistrer la suppression. Endress+Hauser...
à nouveau simultanément sur les touches + E. Le déverrouillage via la communication n'est pas possible. Tous les paramètres peuvent être affichés, même si l'appareil est verrouillé. Appuyez simultanément sur Le SYMBOLE DE VERROUILLAGE apparaît sur l'afficheur LCD. Endress+Hauser...
! Ces paramètres ne doivent pas être modifiés en temps normal et sont donc protégés par un code spécial connu uniquement par Endress+Hauser. Pour toute question, veuillez vous adresser en priorité à Endress+Hauser.
Les échos se trouvant en dehors de cette fenêtre sont dans un premier temps ignorés lors de l'évaluation. Sélection : • Inactive • Active • Reset Permet d'effacer la fenêtre actuelle, de rechercher l'écho de niveau sur toute la gamme de mesure et de définir une nouvelle fenêtre autour de l'écho utile actuel. Endress+Hauser...
(002), "Caract. produit" (003) et "Conditions process" (004) a été modifié. Si, par ex. la "Temporisation" (058) a été modifiée, la fonction "Param. application" affiche "modifié". Affichage : • Non modifié • Modifié S'affiche après 3 s Endress+Hauser...
Page 64
11 Groupe de fonctions "Diagnostic" (0A) Endress+Hauser...
Cette fonction permet d'afficher la version de protocole, hardware et software : Vxx.yy.zz.prot. Affichage : xx : version hardware yy : version software zz : révision software 12.3 Fonction "Numéro de série" (0C4) Cette fonction permet d'afficher le numéro de série de l'appareil. Endress+Hauser...
Fonction "Unité température" (0C6) Cette fonction permet de sélectionner l'unité de température de base. Sélection : • °C • °F Les unités des fonctions suivantes sont modifiées : • "Température mesurée" (030) • "Temp. limite max." (031) • "Température max." (032) Endress+Hauser...
• Seul param. • Param. + supp. • Suppression Remarque ! Il n'est pas nécessaire de définir explicitement ce paramètre dans FieldCare. Les différentes possibilités peuvent être sélectionnées à partir du dialogue Download. S'affiche après 3 s Endress+Hauser...
Page 68
12 Groupe de fonctions "Paramètre système" (0C) Endress+Hauser...
éléments internes Echo de niveau Temps de parcours La courbe enveloppe peut être affichée dans le groupe de fonctions "Courbe enveloppe" (0E) ( ä 51). Dans FieldCare, la courbe enveloppe peut également être affichée via le menu "Courbe enveloppe" : Endress+Hauser...
être réalisée. Il est alors conseillé d'effectuer une nouvelle suppression ultérieurement lorsque la cuve sera vide. La suppression des échos parasites s'exécute à partir du groupe de fonctions "Etalonnage étendu" (05). Choisir l'option "Suppression" dans la fonction "Choix" (050). Endress+Hauser...
Contrairement au TDT, la FAC ne peut enregistrer que de petits échos parasites. La FAC est toujours active, même lorsqu'aucun TDT n'est enregistré. Parmi tous les maxima restant après suppression par FAC et TDT, c'est celui ayant la plus grande distance avec la FAC qui est interprété comme signal de niveau. Endress+Hauser...
Page 72
13 Exploitation du signal Endress+Hauser...
• Maintien : la dernière valeur est mémorisée • Valeur spécifique Avertissement (W) L'appareil continue à mesurer. Un message d'erreur s'affiche. clignote Alarme / Avertissement (E) L'utilisateur peut définir si le défaut doit générer une alarme ou un avertissement. Endress+Hauser...
Température max. du capteur dépassée Linéarisation incomplète, A671 Activer le tableau de linéarisation inutilisable Courant en dehors de la Effectuer un étalonnage de base W681 gamme Vérifier la linéarisation W691 Un bruit de remplissage détecté, rampe de niveau active. Endress+Hauser...
2. Le cas échéant, nettoyer le capteur capteur effectif 3. Le cas échéant, choisir une meilleure position de montage 4. Si nécessaire à cause de l'apparition attendu simultanée de très larges échos parasites, mettre la fonction "Fenêtre t → détection" (0A7) sur "inactive" Endress+Hauser...
Page 76
• Agitateur en marche 3. Orienter le capteur parallèlement à la • Mousse surface du produit (en particulier pour E 641 • Capteur pas les solides en vrac) parallèle à la surface attendu du produit Endress+Hauser...
Page 77
14 Suppression des défauts Endress+Hauser...
