3 - 1. 3. Circuit de base d'un inverter triphasé
3 - 1. 4. La modulation en largeur d'impulsions
AC Inverter

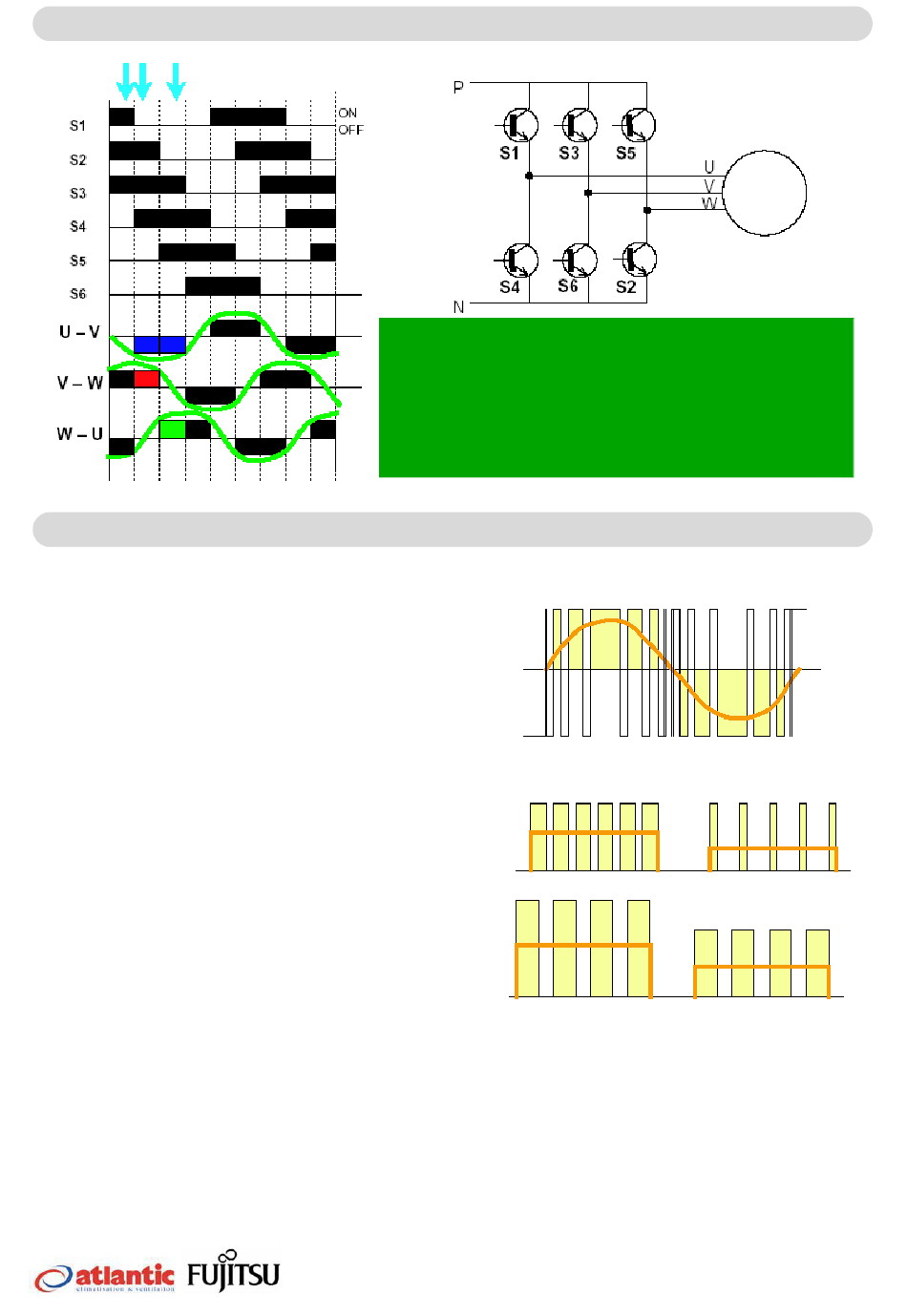

Modulation en largeur d'impulsions
Le moteur est alimenté par une tension sinusoïdale. La largeur des
impulsions issues du convertisseur est contrôlée par le basculement
comme illustré précédemment, et la vitesse de rotation du moteur est
déterminée par la tension quasi sinusoïdale obtenue en faisant varier
la tension moyenne
DC Inverter
Modulation en largeur d'impulsions
En utilisant un moteur brushless, la largeur des impulsions à la sortie
du convertisseur varie selon les basculements au niveau du module
inverter. La rotation du moteur à courant continu est contrôlée en
faisant varier la tension moyenne. Ceci diffère des compresseurs AC
car les pulsations sont de largeurs égales.
DC Inverter
Modulation en amplitude d'impulsions
Avec un moteur brushless, la rotation du moteur est contrôlée en
appliquant une tension qui varie de 140VCC à 390VCC, venant de
l'amplificateur, qui est composé d'un commutateur et d'une
réactance.
temps
En modifiant le cycle ON-OFF de l'interrupteur, il est possible
de régler la rotation du moteur à la fréquence désirée. Lorsque la
tension CC est modifiée, la tension d'entrée du moteur peut
également être modifiée.
En pratique, le moteur tourne grâce à 6 transistors à la place d'un
interrupteur, et les transistors basculent de l'état ON à l'état OFF
en alternance.
03 - 2
Page 46
MOTEUR
DM 913 410 C
