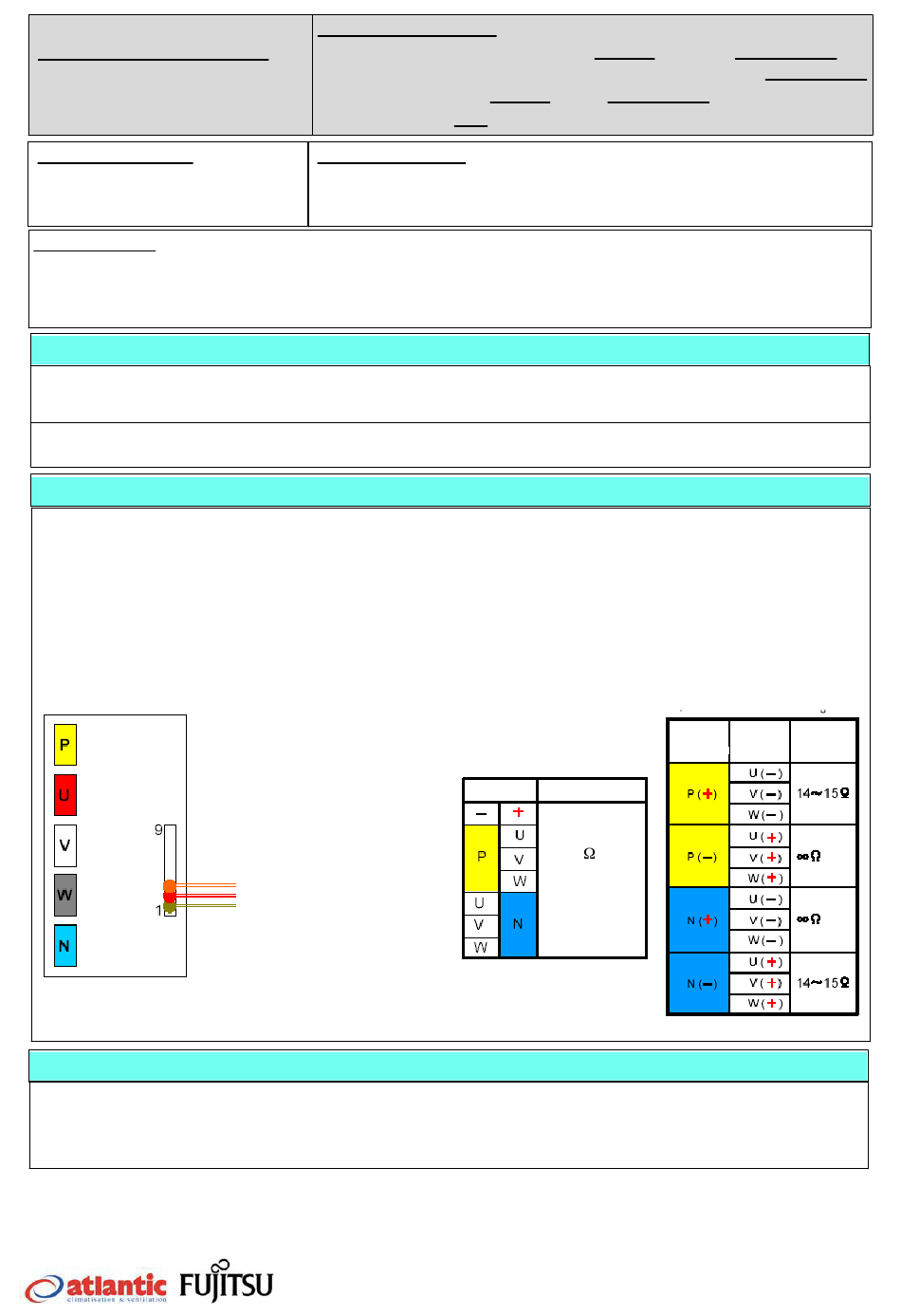

Résolution du Problème 28
Erreur UNITE EXTERIEURE :
Erreur de démarrage du compresseur
Eléments de détection :
Etat anormal de la platine de
transistors est détecté par le circuit de
détection de la platine de régulation.
Causes Possibles :
1. Connexions des composants électriques
2. Platine de transistors défectueuse / Platine de régulation défectueuse
3. Vérifier le compresseur
Point de contrôle 1 : Vérifier les connexions des composants électriques
• Vérifier la connexion de chaque composant électrique.
• Vérifier le connecteur CN14 entre la platine de transistors et la platine de régulation
• Contrôler pour des marques de corrosion ou de court-circuit sur la platine de transistors
*Réparer le câblage ou le branchement du connecteur
* Remplacer la platine de transistors si un défaut est constaté.
Point de contrôle 2 : Diagnostic de la platine de transistors
1. Vérifier la tension fournie à la platine IPM par la platine de régulation.
Vérifier pour +15,0VCC entre les bornes 1-2 du connecteur CN16 sur la platine principale (Alimentation)
En cas d'absence de tension, remplacer la platine de régulation.
2. Vérifier la tension au bornier (pour vérifier la platine de transistors)
Enlever le connecteur CN14 entre la platine de transistors et la platine de régulation.
Vérifier pour +5,0VCC entre les bornes 1-2, 2-3 du connecteur CN14 (côté connecteur)
3. Vérifier la platine de transistors (Evaluation du module des transistors)
Vérifier la continuité en enlevant chaque câble du bornier.
Remplacer la platine de transistors si anormale
3/$7,1(
'(6
75$16,67256
Côté grille unité extérieure
Point de contrôle 3 : Vérifier le compresseur
• Vérifier pour un court-circuit entre chaque bornier U,V,W et l'unité principale.
- Dans le cas d'un court-circuit, le compresseur est défectueux.
• Vérifier pour une déconnexion entre chaque bornier U,V,W
- Si le circuit est ouvert, le compresseur est défectueux.
Indicateur ou Affichage :
Unité Intérieure :
Unité
Extérieure:LED 1
CODE ERREUR : E:32
Détails de détection :
Lorsque le bornier à l'intérieur de la platine IPM est à l'état bas pendant le
démarrage du compresseur, il y une erreur de démarrage. La LED indique
l'erreur et les données d'erreur sont transmises au réseau.
0pWKRGH GH YpULILFDWLRQ VLPSOH SRXU PqWUH QXPpULTXH
25$1*( EDV 9&&
528*( 7(55(
0$5521 9&&
/D YDOHXU GH UpVLVWDQFH FKDQJH VHORQ OH W\SH GH WHVWHXU
QXPpULTXH RX DQDORJLTXH HW OD UpVLVWDQFH LQWHUQH
LED Fonctionnement
Clignote,
LED 4
LQGLTXH OH WHUPLQDO GX PqWUH
9DOHXU UpVLVWDQFH
0
VXSpULHXU
Page 111
06 - 35
Clignote
LED Prog.
Clignote 3 fois
LED Balayage
Clignote 9 fois
&RQILUPHU PpWKRGH SRXU PqWUH DQDORJLTXH
7(50
&203
31
7(50
RX
DM 913 410 C
Clignote 3 fois
9DOHXU
UpVLVWDQFH
QRUPDOH
