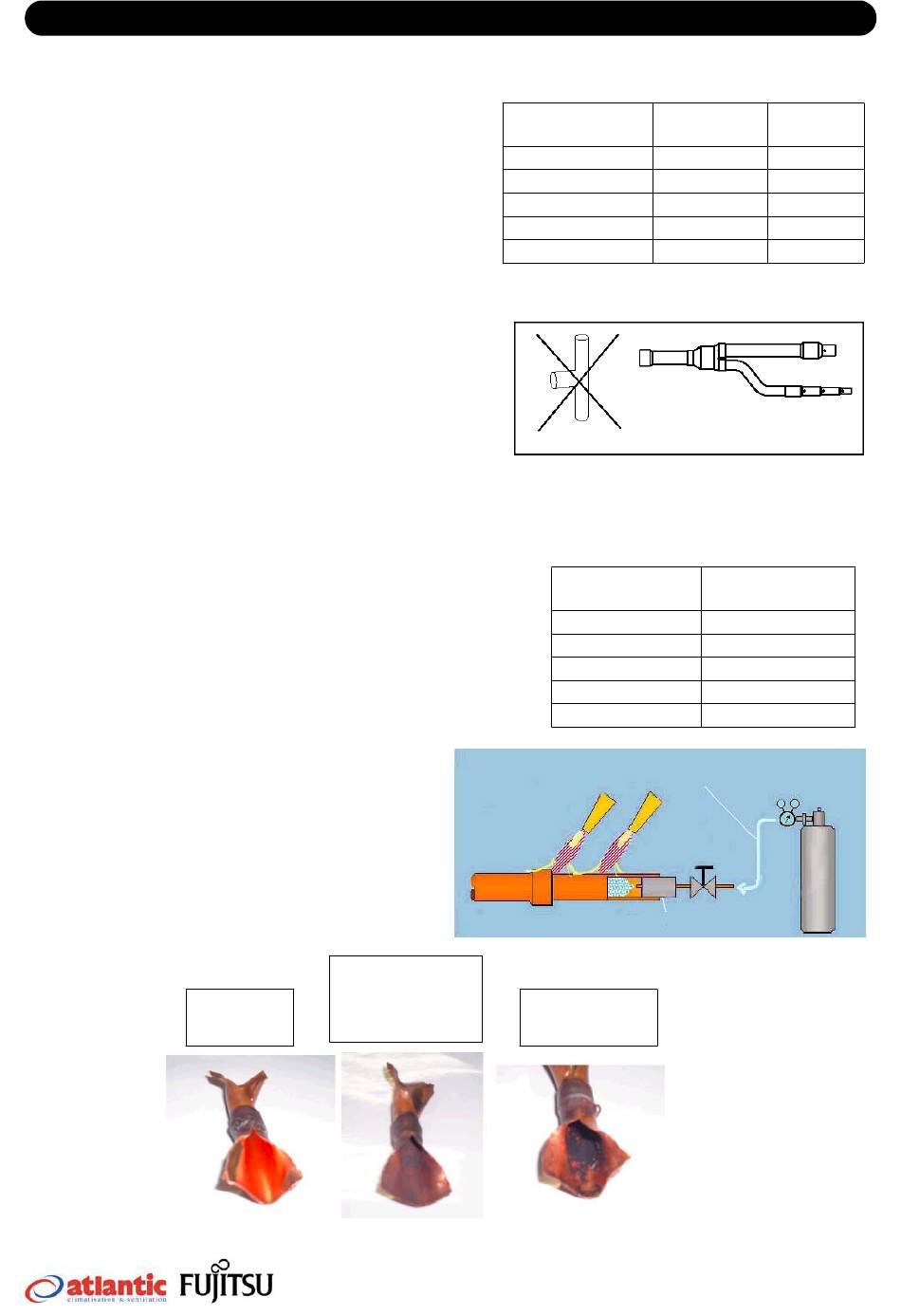

7 - 3. CONSIGNES POUR L'INSTALLATION

1. Préparation des tubes frigorifiques
(1) Utilisez la taille décrite (diamètre et épaisseur) pour les liaisons
frigorifiques.
(2) Les tubes peuvent contenir de la poussière à l'intérieur. Enlevez
la poussière avant utilisation, avec du gaz inerte séché.
(3) Attention de ne pas faire tomber de la poussière ou de l'eau dans
les tubes pendant leur installation.
(4)Lorsque vous travaillez les tubes, évitez des courbes le plus
possible et vérifiez que les rayons de courbe sont les plus grands
possibles.
(5) Pour faire un branchement, n'utilisez pas un tube en T, qui
entraîne un débit de réfrigérant irrégulier. Utilisez le kit de
branchement standard (disponible en option).
(6) Si le diamètre du tube nécessaire est différent de l'unité de
branchement, vous pouvez le découper ou utiliser le raccord
réducteur
(7) Respectez la longueur limite des tubes pour éviter un
dysfonctionnement ou une erreur de chauffage/refroidissement.
(8) Lors du remplacement de l'unité, n'utilisez jamais les tubes déjà
installés. Utilisez toujours de nouveaux tubes.
2. Raccords flares
(1) Vérifiez qu'il n'y a pas d'imperfections ou de débris etc. sur la surface
à raccorder (connexion).
(2) Lorsque vous utilisez de l'huile lubrifiante sur l'intérieur et l'extérieur
du raccord, n'en utilisez que très peu et vérifiez que c'est la même que
celle utilisée dans le circuit frigorifique. L'utilisation d'une huile
différente peut altérer l'huile lubrifiante et entraîner une panne de
compresseur. Si vous utilisez trop d'huile, vous introduisez de l'eau
dans le circuit frigorifique, car l'huile synthétique est extrêmement
hygroscopique.
3. Brasage
Pendant le travail de brasage, de l'azote séché doit être
soufflé par les tubes, pour éviter qu'une couche d'oxyde se
forme à l'intérieur des tubes.
Exemple : Etat de l'intérieur d'une partie soudée
d'un tube
Utilisation de
l'azote
Diamètre et épaisseur des tubes en cuivre :
Utilisation de l'azote
mais pas suffisante
(de l'oxygène encore
dans le tube)
Page 153
07 - 8
Diamètre nominal Diamètre
(pouces) extérieur (mm)
1/4
3/8
1/2 ø 12,70
5/8 ø 15,88
3/4 ø 19,05
Tube séparateur
Tube en T
(pièces standardisées)
Couple de serrage du dudgeon :
Diamètre nominal
(pouces)
1/4
3/8
1/2
5/8
3/4
Tube de pression
Vanne
soufflet
Bouchon de
caoutchouc
De l'azote n'est
pas utilisé
Epaisseur
(mm)
ø 6,35 0,8
ø 9,52 0,8
0,8
1,0
1,2
Couple de serrage
14,0 à 18,0 N-m
33,0 à 42,0 N-m
50,0 à 62,0 N-m
63,0 à 77,0 N-m
80,0 à 98,0 N-m
à
Azote
