7 - 4. MÉTHODE DE RÉCUPÉRATION DU GAZ (PUMP DOWN)
7 - 4. 1. Procédure de la récupération du gaz
Voici la procédure de la récupération du gaz
1. Arrêtez les unités intérieures et extérieures.
2. Fermez la vanne liquide avec une clé BTR (ou allen).
3. Basculez le commutateur DIP SW1-3 sur la platine de l'unité extérieure de la position OFF à ON. L'opération de
récupération de gaz démarre alors après un délai de 40 secondes.
4. Si l'opération de récupération de gaz se termine sans incident, la LED sur la platine de l'unité extérieure s'allume
et clignote pour vous indiquer que l'opération est finie.
5. Après avoir vérifié la signalisation de la LED, fermez la vanne gaz et basculez le commutateur DIP
SW1-3 de la position ON à OFF immédiatement.

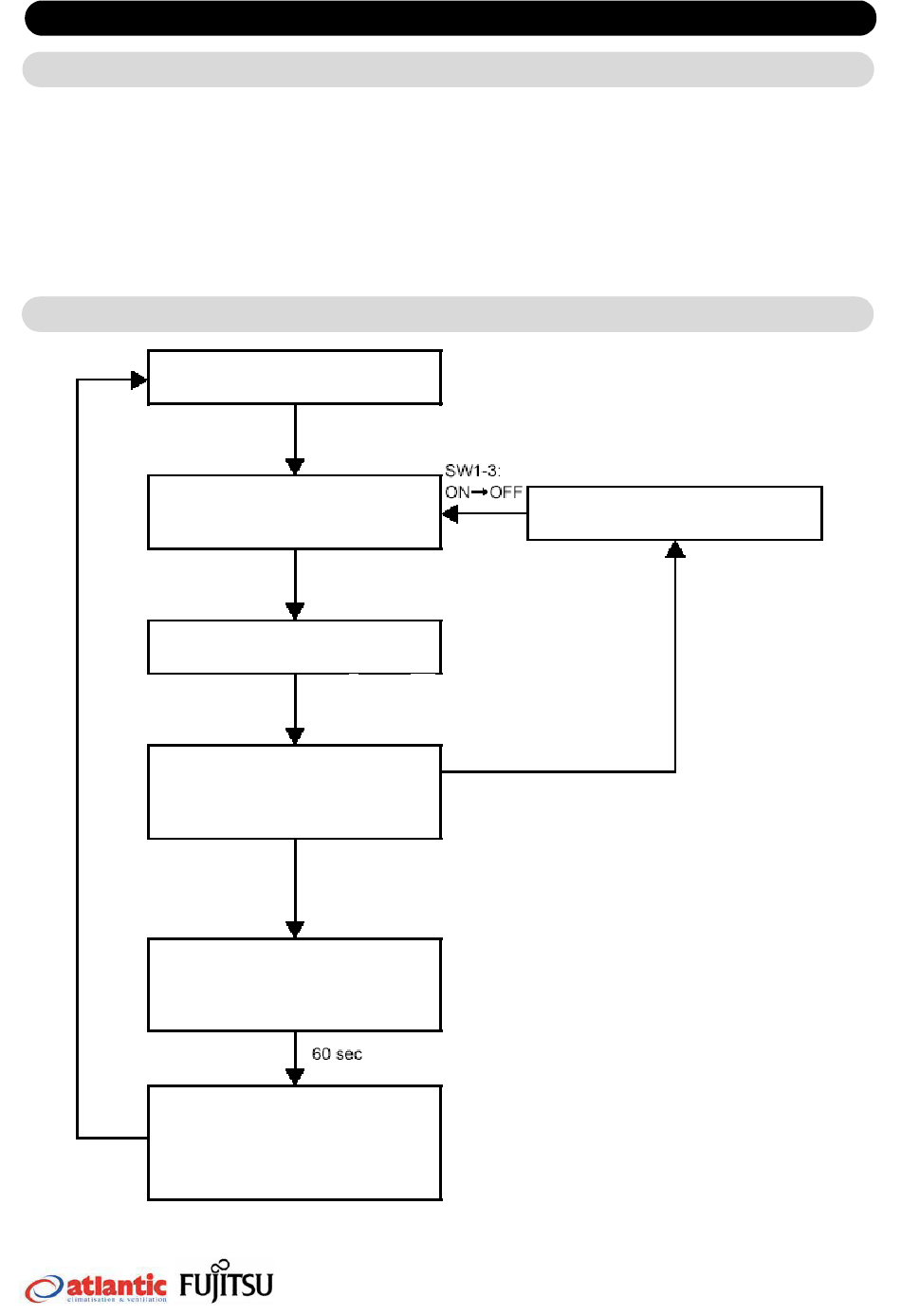

7 - 4. 2. Organigramme de la récupération du gaz
Fermez la vanne liquide
(vanne à 3 voies), puis réglez
Démarrage de l'opération "Pump down"
Compresseurs : en marche
Ventilateur : Haute vitesse
Détendeur électronique : ouvert
Compresseurs : en marche
Ventilateur : Haute vitesse
Détendeur électronique : ouvert
LED : clignote
Fin de l'opération "Pump down"
Compresseurs : arrêtés
Fermez la vanne gaz (robinet),
puis réglez
SW1-3 : ON -> OFF
* Pour confirmer l'opération, continuez à vérifier la pression en attachant le manomètre au port de maintenance et ne
quittez pas les lieux pendant la procédure.
Mode de fonctionnement
"STOP"
SW1-3 : OFF -> ON
En attente
40s après le réglage du
SW1-3 (OFF -> ON)
Pressostat SW : OFF
BP < 0,2Mpa ou
Délai de 5 minutes
Tous les compresseurs : arrêtés
Erreur de récupération du gaz : indiqué
Temp. de refoulement : supérieure à 115°C
Pressostat SW1 : OFF > 4,2Mpa
Page 155
07 - 10
DM 913 410 C
