8-1 OUTILS POUR LE R410A

Ce climatiseur utilise du R410A.
Pour son installation et maintenance, il faut utiliser des outils
et des appareils qui sont différents de ceux utilisés pour les
anciens fluides.
Pour une utilisation exclusive avec le R410A.
Manomètres . . .
Manomètres modifiés à cause d'une plus haute pression.
Le diamètre du tube de connexion a également été
modifié.
Tube de charge . . . . . . . . . . . . . . . . . . . . . . . . . (Fig 4-2)
Modifié car la pression normale est haute.
Bouteille fluide frigo
Vérifier le réfrigérant avant de la charger. Toujours
remplir en phase liquide.
Balance électronique pour charger
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
le réfrigérant
Nous vous conseillons d'utiliser une balance
électronique.
Pompe à vide avec clapet
anti retour. . . .
Vous pouvez utiliser une pompe classique.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (Fig.4-6)
Support de pompe
Vous pouvez utiliser une pompe à vide classique si vous
utiliser l'adaptateur pour éviter le retour de l'huile.
Détecteur de fuites . . . . . . . . . . . . . . . . . . . . . . .(Fig.4-7)
Uniquement pour HFC
Nettoyant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(Fig.4-8)
Dudgeonnière . . . . . . . . . . . . . . . . . . . . . . . . . . . (Fig.4-9)
La forme du raccordest différente pour utilisation
avec une haute pression.
Clé dynamométrique . . . . . . . . . . . . . . . . . . . . .(Fig.4-10)
L'écrou est plus grand pour les dudgeons de diam 12,7
et 15,88 mm.
Equipement pour récupération
du réfrigérant . . . . . . . . . . . . . . . . . . . . . . . . . . .(Fig.4-11)
Celui pour tous les réfrigérants est disponible
Bouteille azote . . . . . . . . . . . . . . . . . . . . . . . . . (Fig.4-12)
Cela évite la formation d'une couche d'oxyde pendant
le brasage d'alliage d'argent des tubes, en évacuant l'air du
tube et en évitant la combustion à l'intérieur.
Bouteille anti coup de liquide . . . . . . . . . . . . . (Fig.4-13)
Il est obligatoire de charger en phase liquide, car le R410A
est un mélange frigorifique, et le taux de mélange peut se
modifier. Pour éviter que le réfrigérant retourne en phase
liquide au compresseur, il faut utiliser une bouteille anti coup
de liquide.
Soupape de réglage . . . . . . . . . . . . . . . . . . . . . (Fig.4-14)
TLa soupape de réglage évite que le réfrigérant ne gicle
lorsqu'elle est enlevée, car le côté du tube de charge et le
côté d'ouverture maintenance peuvent être ouverts ou fermés
en même temps.
Indicateur de vide de la sonde . . . . . . . . . . . . .(Fig.4-15)
Pour pouvoir enlever toute l'humidité du cycle frigorifique,
il est nécessaire d'effectuer un séchage par vide approprié.
Pour cette raison, il faut pouvoir être sûr des conditions de vide.
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . .

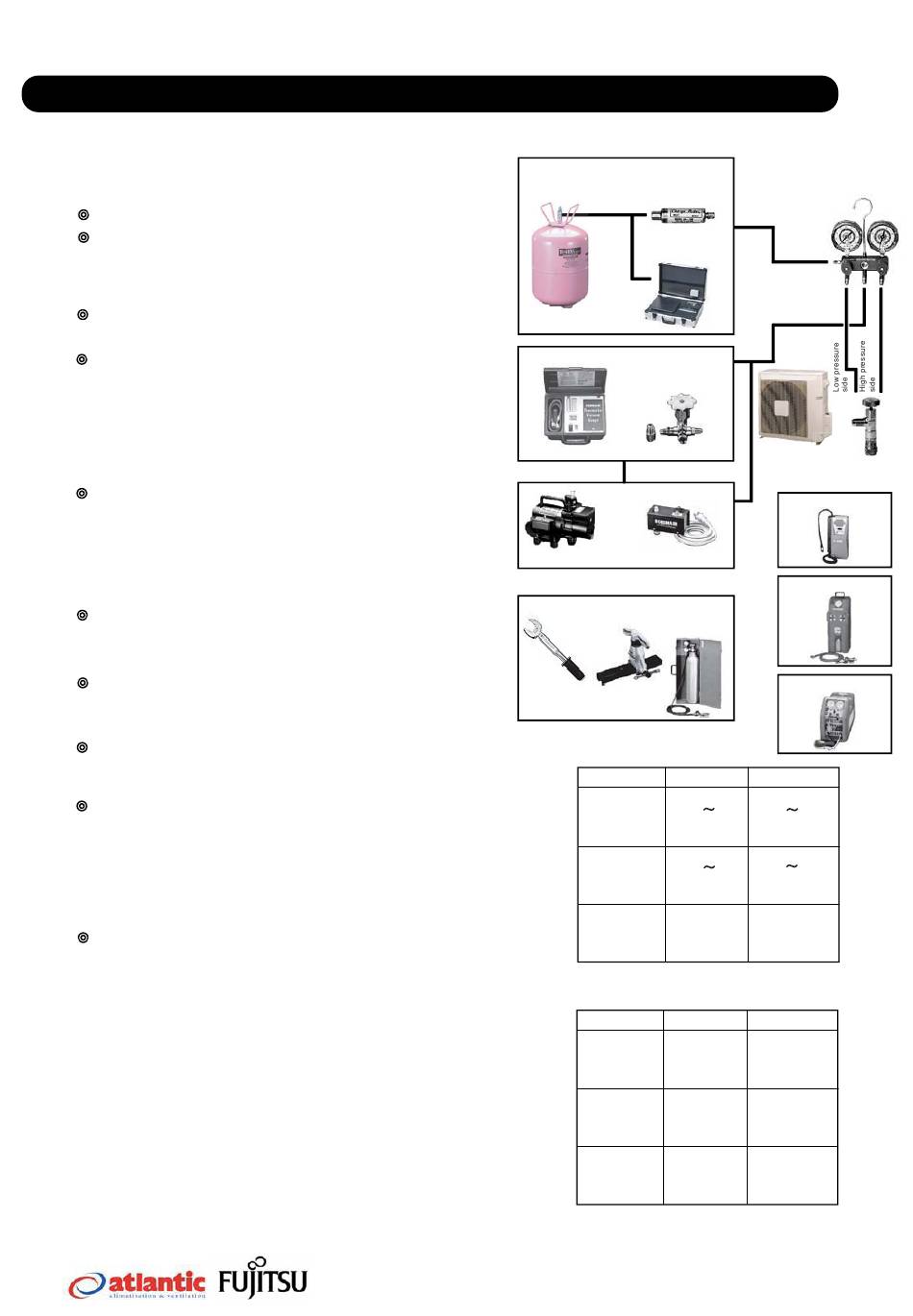

OUTILS ET EQUIPEMENTS (R410A)

(Fig.4-1)
Bouteille fluide frigo Fig 4.3
(Fig.4-3)
(Fig.4-4)
Thermistor vacuum gauge Fig.4-15
(Fig.4-5)
Pompe à vide Fig 4.5
Clé
Fig.4-10
Page 157
08-1
02 - 13
Chargement de gaz
Safety charger Fig.4-13
Balance électronique
Contrôle du vide
Vacuum
Valve Fig.4-16
Créer le vide
Vacuum holder Fig.4-6
Dudgeons
Azote
Fig.4-12
Dudgeonnière
Fig.4-9
1
*
Gauge Manifold
R22, R407C
R410A
High
-0.1 5.3
pressure
Mpa
gauge
Compond
-0.1 3.8
gauge
Mpa
1/2UNF
Port size
5/16"
* 2
Charge hose
R410A R22, R407C
Normal
5.08 Mpa
pressure
Breaking
25.4 Mpa
pressure
Port size
1/2UNF
DM 913 410 C
Contrôle de pression
et changement de circuit
Manomètre
Fig.4-1
Flexible charge
Fig.4-2
Unité extérieure
Control Valve
Fig.4-14
Testeur de fuites Fig.4-7
Nettoyant Fig.4-8
Groupe de récupération
Fig.4-11
-0.1 3.5
Mpa
-0.1 1.7
Mpa
7/16UNF
1/4"
3.4 Mpa
17.2 Mpa
7/16UNF
