INSTALLATION DES COMPOSANTS ÉLECTRIQUES

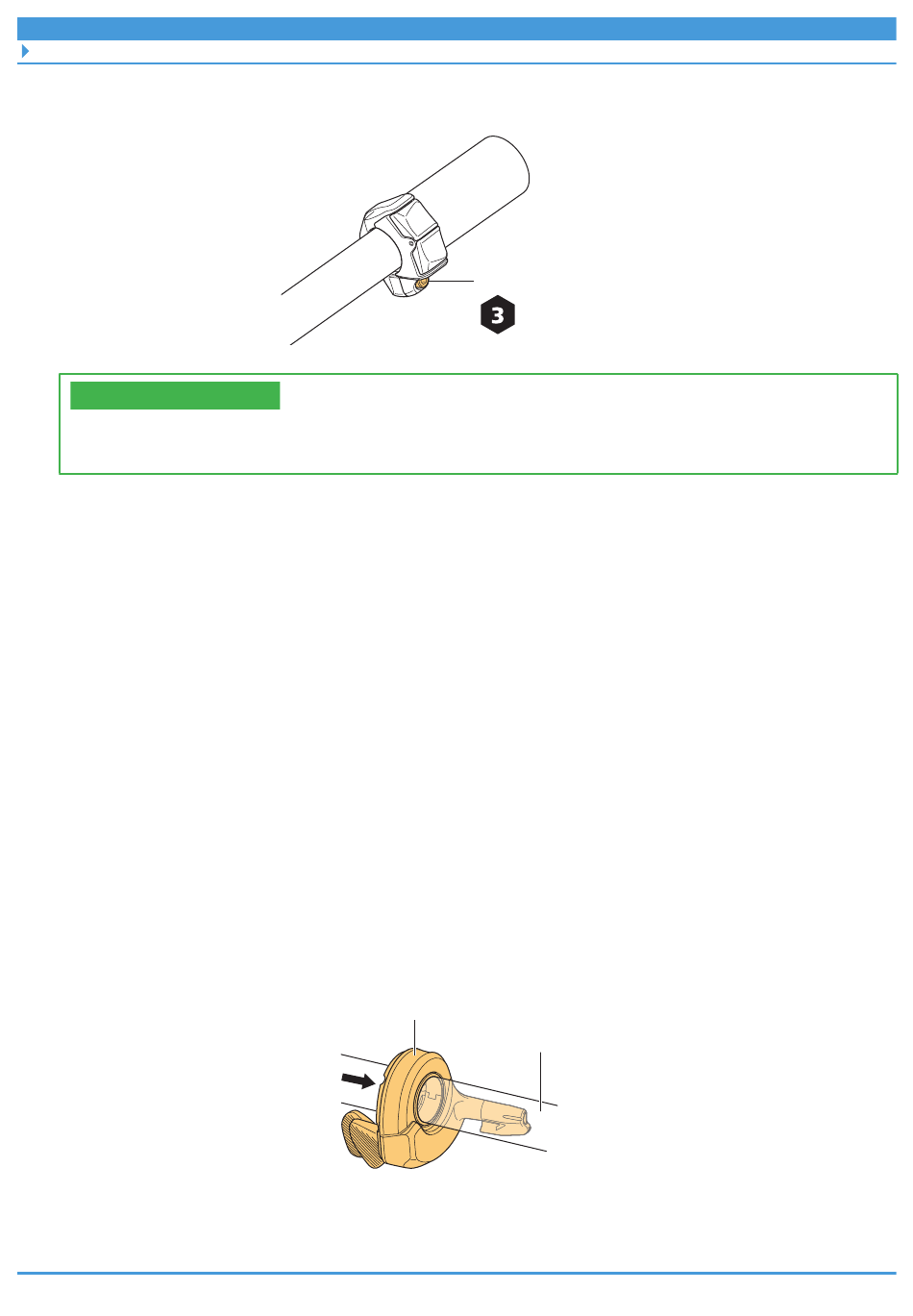

Installation de l'unité de la manette (SW-M8050/SW-E8000-L)
3.
Serrez le boulon de fi xation.
INFOS TECHNIQUES
• Pour effectuer le démontage du raccord, appliquez la même procédure en ordre
inverse.
Installation de l'unité de la manette
(SW-M8050/SW-E8000-L)
• Installez la manette de changement de vitesse et le contacteur d'assistance (pour le
changement de vitesse électronique) sur le cintre.
• Installez l'unité SW-M8050-L/SW-E8000-L sur le côté gauche du cintre (côté assistance par
défaut) et l'unité SW-M8050-R sur le côté droit (côté changement de vitesse par défaut).
• L'unité SW-M8050/SW-E8000-L peut être installée sur des cintres de Ø 22,2 et Ø 22,5.
1.
Confi rmez la méthode de câblage pour le cintre.
Si le câble électrique de l'unité de la manette doit être installé à l'intérieur du cintre, le
câblage doit s'effectuer à l'avance.
2.
Poussez l'unité de la manette le long du cintre.
Pour placer le câble électrique à l'intérieur du cintre, faites-le passer entre l'unité de la
manette et le cintre.
Boulon de fixation
Unité de la manette
Cintre
25
1,5 Nm
