Exemples de configurations matérielles
Le châssis 2U et le châssis 3U prennent en charge les configurations iDataPlex
dx360 M2 suivantes :
v Serveur de calcul 2U : un châssis 2U contenant deux supports de carte mère
v Serveur d'entrée-sortie 2U : un châssis 2U contenant un support de carte mère
v Serveur de stockage 2U : un châssis 2U contenant un support de carte mère
v Serveur de stockage 3U : un châssis 3U contenant un support de carte mère
Remarque : Il se peut que les figures contenues dans le présent document ne
correspondent pas exactement à votre configuration matérielle.
Serveur de calcul 2U
Le serveur de calcul 2U est composé de deux supports de carte mère dx360 M2
identiques installés dans un châssis 2U. Chaque support de carte mère comporte
un connecteur de carte PCI et une baie d'unité de disque dur 3,5 pouces pouvant
être configurée pour loger deux unités de disque dur ou SSD 2,5 pouces. La figure
suivante illustre l'installation d'une unité de disque dur SATA 3,5 pouces standard.

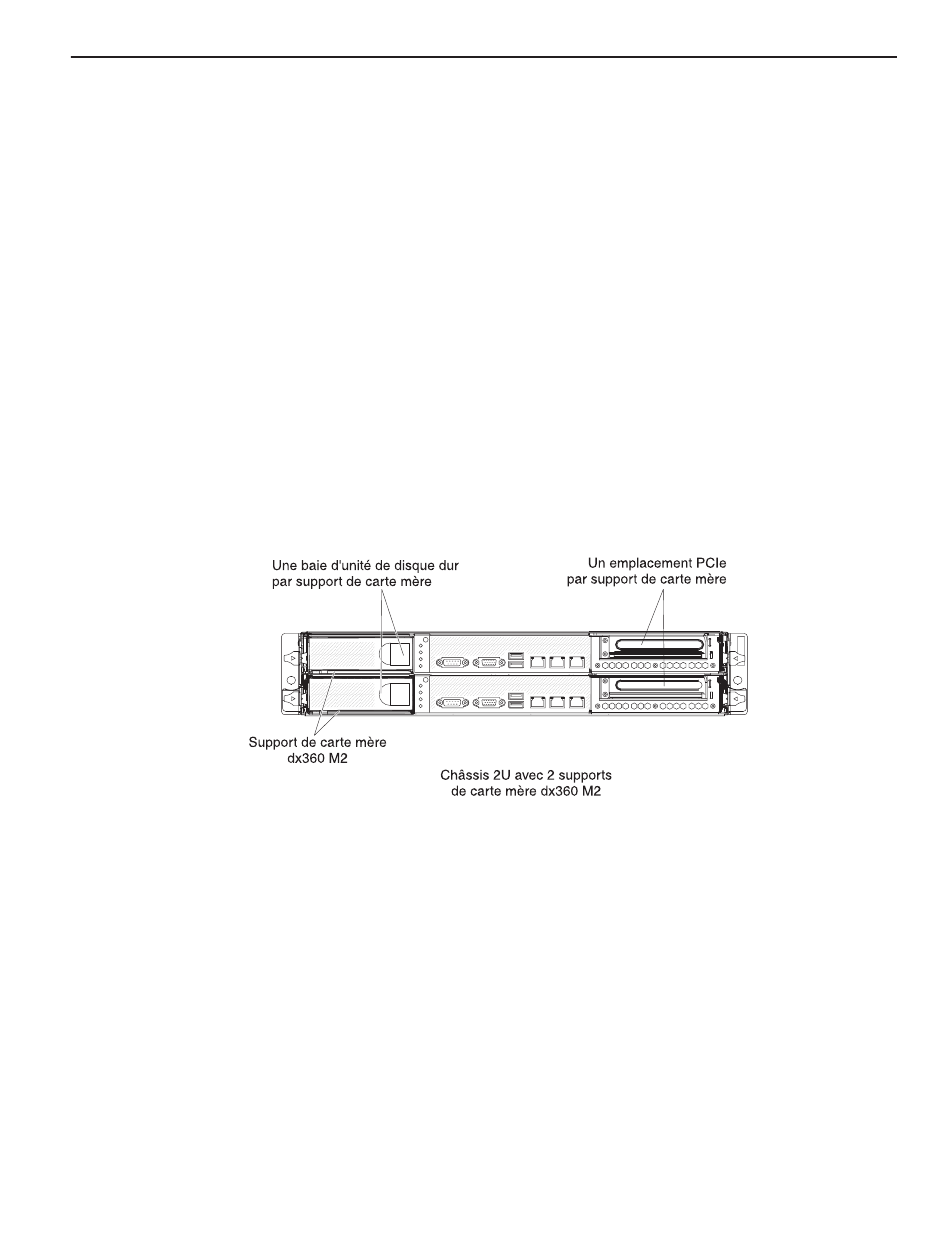

dx360 M2
dx360 M2 et un boîtier d'entrée-sortie en option
dx360 M2 et un boîtier de stockage en option
dx360 M2 avec stockage intégré
Chapitre 2. Composants, caractéristiques et boutons de commande
19
