Aufbau und Funktion
4.4
Einsatzbereiche
Die ölüberfluteten Drehschieber-Vakuumpumpen V-VCS und V-VCX eignen sich zur Erzeugung von Vakuum.
Das Nennsaugvermögen bei freier Ansaugung beträgt 200 und 300 m
Saugvermögens vom Ansaugdruck zeigt das Datenblatt D 236.
Die Typen eignen sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum im fol-
genden Ansaugdruck-Bereich:
• V-VCS:
0,5 bis 500 mbar (abs.)
• V-VCX:
3,0 bis 500 mbar (abs.).
Bei Dauerbetrieb außerhalb dieser Bereiche besteht die Gefahr des Ölverlustes über die Auslassöffnung. Bei
Evakuierung geschlossener Systeme darf das zu evakuierende Volumen max. 2 % des Nennsaugvermögens
der Vakuumpumpe betragen.
Für Dauerbetrieb > 100 mbar (abs.) ist die nächst größere Motorleistung zu verwenden.
Bei erhöhter Einschalthäufigkeit (in gleichmäßigen Abständen ca. 10-mal pro Stunde) bzw. er-
höhter Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-
Wicklung und der Lager überschritten werden.
Für solche Einsatzbedingungen beim Hersteller nachfragen.
Umgebungs- und Ansaugtemperatur beachten (siehe Kapitel 2.4).
Schutzklasse des Motors beachten (Motordatenschild).
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B.
durch ein Schutzdach).
4.5
Einstellbares Gasballastventil
Die Pumpen V-VCX haben ein zusätzliches Gasballastventil (Abb. 4/2), welches über einen Kugelhahn
(Abb. 4/3) variabel einstellbar ist.
Bei Anwendungen mit feuchten Gasen und Gas-Luft-Gemischen kann bei Bedarf der Kugelhahn geöffnet
werden, um so die Gasballastmenge zu erhöhen. Dadurch reduziert sich aber der erreichbare Enddruck (sie-
he Kapitel 4.4).
1
Gasballastventil, Standard
2
Gasballastventil, einstellbar

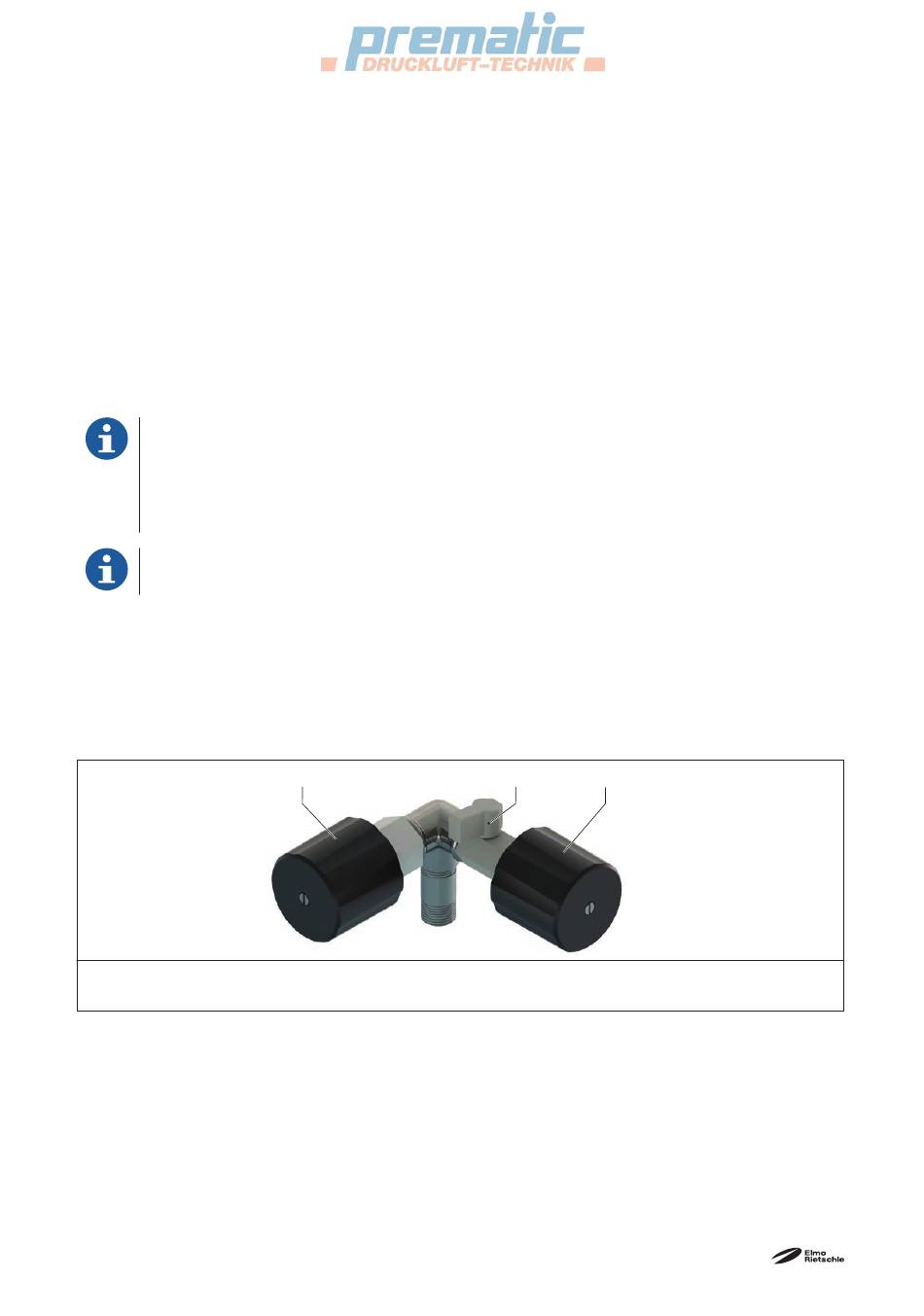

Abb. 4 Einstellbares Gasballastventil
16
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
1
3
/h bei 50 Hz. Die Abhängigkeit des
3
3
2
Kugelhahn
