Aufstellung
5.3
Rohrleitungen anschließen
WARNUNG
ACHTUNG
Der Vakuumanschluss (Abb. 2/A) befindet sich auf dem Saug flansch (Abb. 2/D).
a) Blindstopfen an Sauganschluss (Abb. 2/A) und Abluftaustritt (Abb. 2/B) entfernen.
b) Rohrleitung an Vakuumanschluss (Abb. 2/A) anschließen.
c) Die abgesaugte Luft kann durch den Abluftaustritt (Abb. 2/B) ausgeblasen oder mittels Schlauch- bzw.
Rohrleitung weggeführt werden.
d) Kontrollieren Sie, dass der maximale Gegendruck nicht überschritten wird!
Bei zu enger und/oder langer Saugleitung vermindert sich das Saugvermögen der Vakuumpumpe.
5.4
Schmieröl kontrollieren
Die Pumpen werden mit einer Erstölbefüllung ausgeliefert. Dabei kann es zu einer leicht dunklen
Verfärbung des Öles durch Graphitauswaschung kommen. Dies hat keinen Einfluss auf die Leis-
tung der Pumpe.
a) Schmierölstand am Ölschauglas (Abb. 2/I) kontrollieren und gegebenenfalls auffüllen.

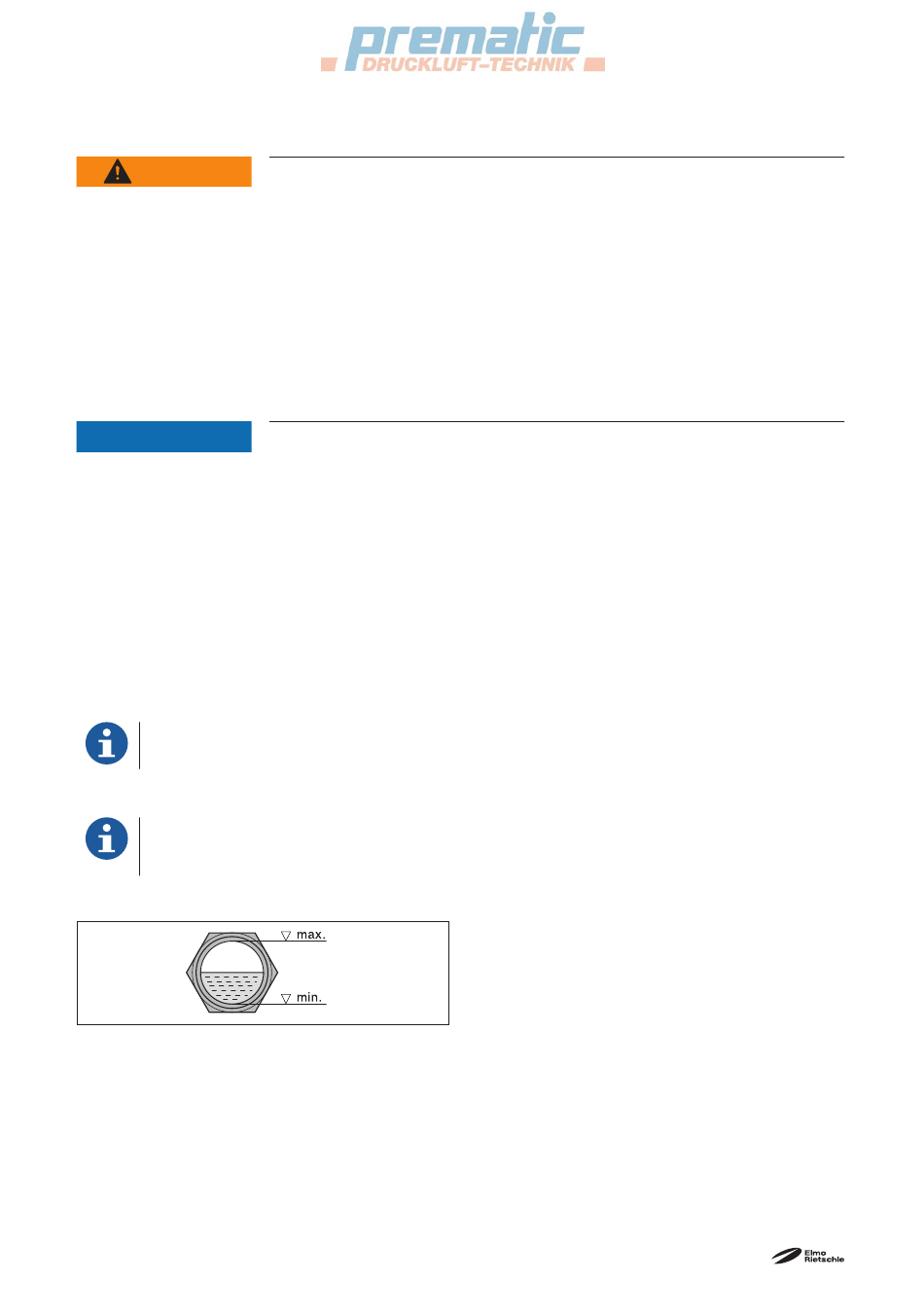

Abb. 5 Ölstand
b) Das Schmieröl (geeignete Sorten siehe Kapitel 7.7 „Schmieröl") an der Öleinfüllstelle (Abb. 2/H) bis zur
Oberkante des Schauglases (Abb. 2/I) auffüllen.
c) Öleinfüllstelle schließen.
18
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
Herausschleudern von Teilen durch Überdruck!
Das Verschließen oder Einengen der Abluftöffnung kann zu einem unzulässigen
Druck in der Maschine führen. Die Folge können schweren oder tödlichen Ver-
letzungen sein, Bauteile können beschädigt werden.
Ø Die Abluftöffnung darf nicht verschlossen oder eingeengt werden.
Ø Auf der Abluftseite dürfen keine Filter installiert werden.
Ø Gegendrücke auf der Abluftseite sind nur bis maximal + 100 mbar zulässig.
Ø Ansammlung von Flüssigkeiten in der Abluftleitung vermeiden.
Ø Vor dem Anschluss von Schlauch- bzw. Rohrleitungen muss der Blindstopfen
am Abluftaustritt entfernt werden.
Ø Nur geeignete Rohrleitungen verwenden.
Sachschaden durch zu hohe Kräfte und Drehmomente!
Durch zu hohe Kräfte und Drehmomente während der Installation und des Be-
triebs kann die Maschine beschädigt werden.
Ø Rohrleitungen nur von Hand einschrauben.
Ø Verwenden Sie gegebenenfalls flexible Verbindungen.
