Produktübersicht und Funktion
4.2

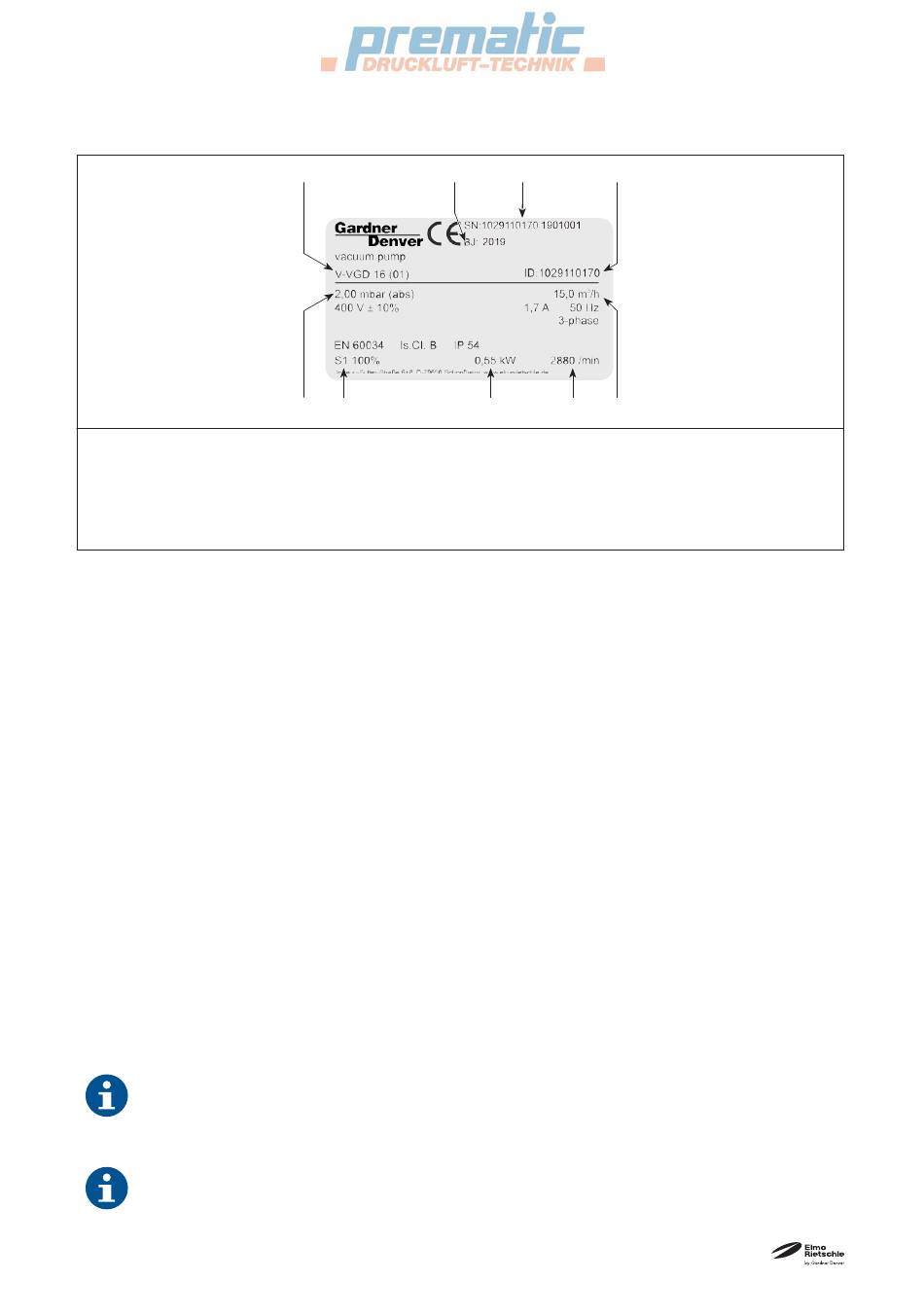

Datenschild

1
Typ / Baugröße (mechanische Variante)
2
Baujahr
3 Seriennummer
4 Artikelnummer
5 Saugvermögen 50 Hz
Abb. 5 Datenschild (Beispiel)
4.3

Beschreibung

Die V-VGD 4 – 21 haben saugseitig ein Siebfilter und auslassseitig einen Öl- und Ölnebelabscheider für die
Rückführung des Öls in den Ölkreislauf.
Der Motorventilator sorgt für die Kühlung von Motor- und Pumpengehäuse. Motor und Pumpe haben eine
gemeinsame Welle.
Ein integriertes Rückschlagventil verhindert ein Belüften des evakuierten Systems nach dem Abstellen der
Pumpe. Bei Stillstandzeiten von über zwei Minuten sollte die angeschlossene Leitung auf Atmosphärendruck
belüftet werden.
Ein Gasballastventil (Abb. 3- 4/U) verhindert bei betriebswarmer Pumpe die Kondensation von Wasserdampf
im Pumpeninneren bei Ansaugung geringer Dampfmengen.
4.4

Einsatzbereiche

Die ölüberfluteten Drehschieber-Vakuumpumpen V-VGD 4, 8, 11, 16 und 21 eignen sich zur Erzeugung von
Vakuum. Das Saugvermögen bei freier Ansaugung beträgt 4 m³/h, 8 m³/h, 10 m³/h, 15 m³/h und 20 m
50 Hz.
Die Pumpen eignen sich zum Evakuieren von geschlossenen Systemen. Sie eignen sich nicht für den Dauer-
betrieb. Das Schaltintervall (Start/Stopp) darf 12 mal pro Stunde nicht überschreiten, bei einem Druckbereich
von 2 – 100 mbar (abs.) für V-VGD 4, 8, 11 und 16 und 1,5 – 100 mbar (abs.) für V-VGD 21.
Bei dauerhaftem Betrieb außerhalb dieser Bereiche besteht die Gefahr des Ölverlustes über die Auslassöff-
nung. Bei Evakuierung geschlossener Systeme darf das zu evakuierende Volumen max. 2 % des Nennsaug-
vermögens der Vakuumpumpe betragen.
Bei erhöhter Einschalthäufigkeit (in gleichmäßigen Abständen ca. 12-mal pro Stunde) bzw. er-
höhter Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-
Wicklung und der Lager überschritten werden.
Für solche Einsatzbedingungen beim Hersteller nachfragen.
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B.
durch ein Schutzdach).
16
|
