Wartung und Instandsetzung
7.9 Ölkühler
VORSICHT
ACHTUNG
h Haube
k Ölkühler
2
n Mutter
2

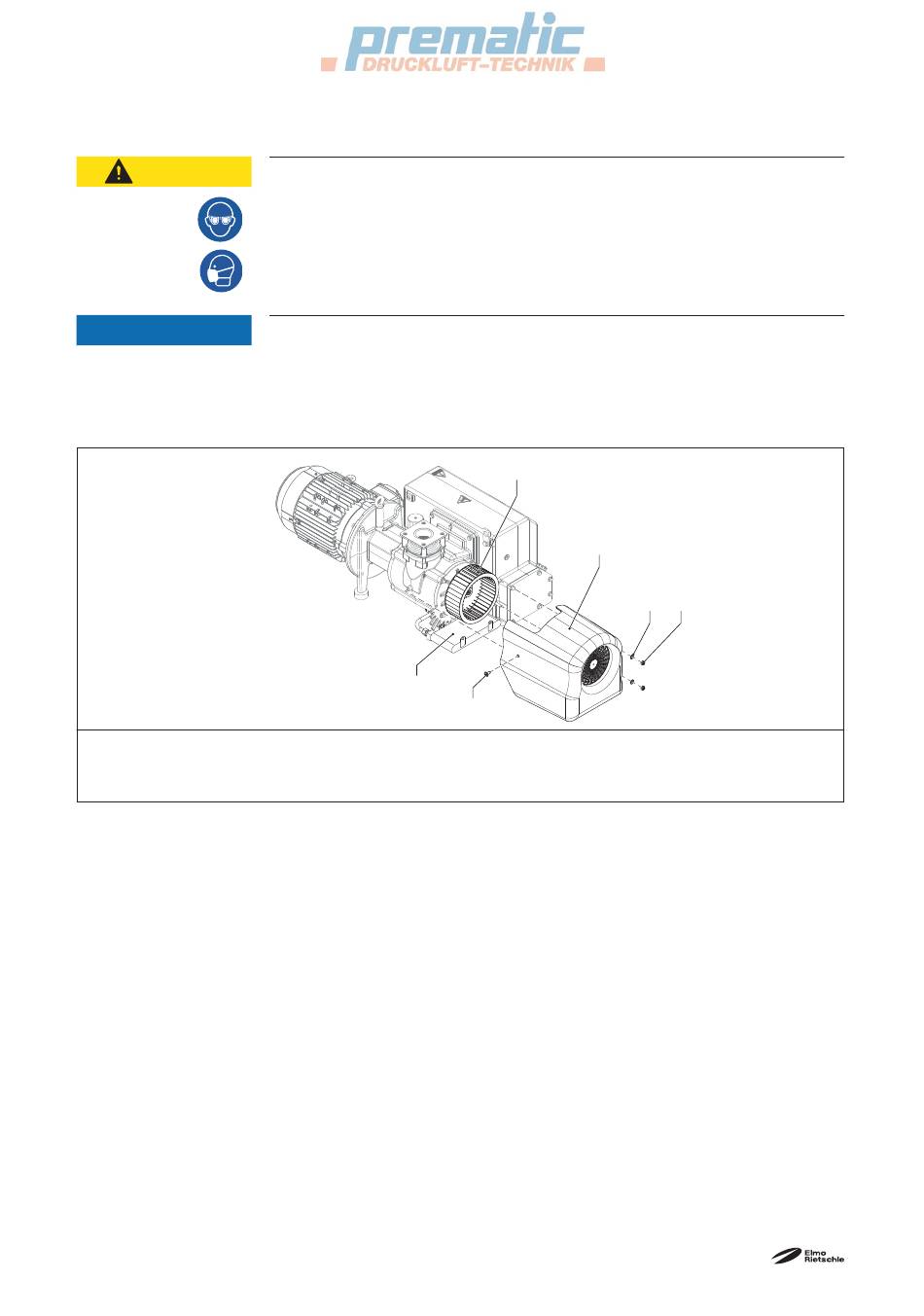

Abb. 10 Ölkühler
a) Maschine von der Spannungsversorgung trennen und gegen Wiedereinschalten sichern.
b) Schraube (Abb. 10/s
c) Haube (Abb. 10/h) von der Pumpe abnehmen.
d) Ölkühler (Abb. 10/k
e) Ventilator (Abb. 10/v) auf Beschädigungen prüfen und gegebenenfalls austauschen.
f) Lüftungsschlitze an der Haube (Abb. 10/h) reinigen / abblasen.
g) Haube wieder auf die Pumpe aufschieben und mit der Schraube sowie Scheiben und Muttern
befestigen.
30
|
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
Verletzungsgefahr beim Umgang mit Druckluft!
Beim Ausblasen des Kühlers mit Druckluft können mitgerissene Festkörper oder
aufgewirbelter Staub Augenverletzungen verursachen. Durch Einatmen kann die
Lunge geschädigt werden.
Ø Schutzbrille und Staubschutzmaske tragen, wenn der Kühler mit Druckluft
gereinigt wird.
Sachschaden durch ungenügende Wartung des Ölkühlers!
Durch verschmutzte Kühlrippen des Ölkühlers (z. B. durch Staub) und ungenü-
gende Wartung vermindert sich die Kühlleistung der Maschine. Dies kann auch
zur Beschädigung der Maschine führen.
Ø Ölkühler regelmäßig reinigen.
k
), Muttern (Abb. 10/n ) und Scheiben (Abb. 10/w
2 2
) abblasen und von außen reinigen (feucht abwischen).
2
v
2
s
2
s Schraube
2
v Ventilator
w Scheibe
2
2
h
w n
2 2
) an der Haube lösen.
