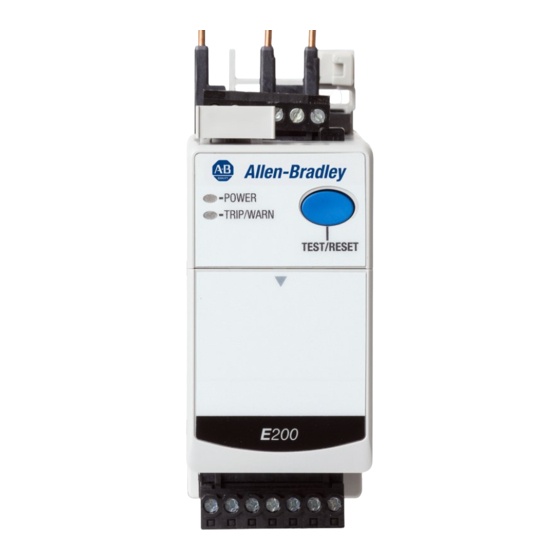

Sommaire des Matières pour Rockwell Automation Allen-Bradley E200
Page 1
Manuel utilisateur Traduction du document original Relais électronique de protection moteur E200/Module de configuration des paramètres Références 193, 592...
Si cet équipement est utilisé d’une façon non prévue par le fabricant, la protection qu’il fournit peut être altérée. La société Rockwell Automation, Inc. ne saurait en aucun cas être tenue pour responsable ni être redevable des dommages indirects ou consécutifs à l’utilisation ou à l’application de cet équipement.
Page 7
Réinitialisation d’un déclenchement ......179 Dépannage avec voyant de déclenchement/alarme....180 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 8
Index ............195 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Fournit des informations générales sur le logiciel Connected Components Workbench. Industrial Automation Wiring and Grounding Guidelines, publication 1770-4.1 Fournit des directives générales d’installation d’un système industriel Rockwell Automation. Fournit des déclarations de conformité, certificats et autres informations relatives à Site Internet d’homologation des produits, https://rok.auto/certifications...
Le relais électronique de protection moteur E200 dispose de 54 modes de fonctionnement offrant une fonctionnalité de commande de moteur pour les types de démarreur de moteur suivants : • Surcharge • Démarreur direct Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
La protection contre les pertes de phase configurable vous permet d’activer ou de désactiver la fonction, ainsi que de définir un délai, réglable de Perte de phase 0,1 à 25,0 secondes. Le seuil de déclenchement est réglé en usine à la mesure d’un déséquilibre de courant de 100 %. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
220 à 240 V c.a., 50/60 Hz 24 V c.c. (1) Inclut thermistance CTP et défaut de terre externe. Le module de commande surveille également les thermistances à coefficient de température positif (CTP). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le module d’extension analogique E200 vous permet de vous protéger contre les dépassements de relevés analogiques provenant de capteurs analogiques de température, débit ou pression. Le module d’extension analogique surveille les détecteurs de température à résistance. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
TI respectifs sont conformes. • Types de TI conformes UL : 300 A et 600 A • Types de TI conformes CE : 300 A et 400 A Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Capacités de détection (courant, courant défaut de terre et/ou tension) • E/S d’extension • Interfaces opérateur Options de communication Le relais E200 communique via une connexion USB avec le logiciel Connected Components Workbench. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
électronique. Le module détecteur peut être monté de l’une des manières ci-après. • Montage sur le côté charge d’un contacteur CEI Allen-Bradley Série 100 • Montage sur le côté charge d’un contacteur NEMA Allen-Bradley Série 300 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
éventuellement rattaché à un module de commande quelconque. Réglez le courant pleine charge à l’aide de sélecteurs rotatifs ; le module utilise des indicateurs d’état de diagnostic afin de fournir l’état du système sur le panneau. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Courant de défaut de terre • Déséquilibre de courant • Tension entre phases moyenne • Déséquilibre de tension • kW total • kVAR total • kVA total • Facteur de puissance total • Valeur définie par l’utilisateur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
TOR, quatre modules d’extension analogique et un poste opérateur). L’une ou l’autre des alimentations de bus d’extension fonctionne avec n’importe quelle combinaison de modules d’extension TOR et analogique. Figure 5 – Alimentation de bus d’extension Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Démarreur étoile/triangle • Moteurs à deux vitesses • Basse et moyenne tension avec deux ou trois transformateurs de tension • Avec ou sans transformateurs d’intensité de phase • Avec ou sans transformateur sommateur homopolaire Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
E200. Navigation par groupe de paramètres Pour lancer le menu de navigation, appuyez sur la touche . À l’aide de la touche , sélectionnez la méthode de navigation par groupe et appuyez sur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
à la séquence d’affichage programmable. Navigation par liste linéaire Pour lancer le menu de navigation, appuyez sur la touche . À l’aide de la touche , sélectionnez la méthode de navigation par liste linéaire et appuyez sur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
E200, lancez le menu de navigation en appuyant sur la touche . Utilisez la touche pour sélectionner System Info et appuyez sur Utilisez la touche pour afficher les informations du système de relais E200. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
À l’aide de la touche , sélectionnez la nouvelle valeur. Appuyez sur pour enregistrer les nouvelles valeurs système ou appuyez sur pour annuler la modification et restaurer les valeurs précédentes. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Les écrans de tension triphasée et de puissance totale figurent uniquement dans la séquence lorsque le relais E200 possède un module détecteur de tension, courant et de courant de défaut de terre (VIG). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Si un autre paramètre est affiché et que vous n’appuyez sur aucune touche de navigation pendant une période définie par la temporisation d’affichage (paramètre 436), le poste de diagnostic revient automatiquement à l’écran de déclenchement ou d’alarme si l’événement de déclenchement ou d’alarme n’a pas disparu. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
La DEL Alimentation sur le module de communication et les postes opérateur clignote en vert et le bit 14 dans l’état de dispositif 0 (paramètre 20) est mis à 1 lorsque le dispositif est en mode Prêt. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
à un (1) le bit 8 du paramètre 186 (activer déclenchement de commande). Vous pouvez sélectionner les fonctionnali- tés spécifiques de concordance des options qui provoqueront un déclenchement de la protection, dans le paramètre 233 (Action sur concordance des options). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
TOR défini en module TOR 2 sur le bus d’extension et vous empêche de connecter au système de relais E200, un module d’extension d’E/S TOR défini en module TOR 2. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
», interdit tout module d’extension d’E/S analogiques défini en module analogique 2 sur le bus d’extension et vous empêche de connecter au système de relais E200, un module d’extension d’E/S analogiques défini en module analogique 2. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• vous permet de modifier la politique de sécurité du relais E200 en mode Prêt sécurité • lorsque cette politique est désactivée, elle peut être modifiée uniquement lorsque le relais E200 est en mode Administration Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
E200 qui sont affectés en relais normal/universel ou relais de commande/commande et déclenchement. Les états des relais de sortie E200 affectés en relais normal/universel ou relais de commande/commande et déclenchement respectent les priorités suivantes : Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
événement de déclenchement Valeur sur défaut de protection des relais de sortie du module • définit l’état que prennent les deux relais de sortie en cas d’apparition d’un événement de d’extension TOR 4 déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Valeur sur défaut de communication des relais de sortie du module • définit l’état que prennent les deux relais de sortie en cas d’apparition d’un défaut de d’extension TOR 1 communication Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Valeur sur inactivité des communications des relais de sortie du • définit l’état que prennent les deux relais de sortie lorsqu’un scrutateur réseau passe en module d’extension TOR 2 mode Repos ou qu’un API passe en mode Programmation Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le fonctionnement dans ce mode risque d’entraîner une surchauffe de l’équipement et un incendie. Pour activer la fonction d’arrêt d’urgence du relais E200, réglez l’activation de l’arrêt d’urgence (paramètre 216) sur « Enable » (Activer). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Écran 4 défini par l’utilisateur – Paramètre 2 • le numéro de paramètre E200 à afficher comme second paramètre de l’écran 4 défini par l’utilisateur (1) Vous pouvez choisir l’un des 560 paramètres du relais E200 disponibles. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 42
• La voie 02 est configurée en courant 62 Hz (durée de conversion = 65 ms). La durée de scrutation des voies d’entrée du module d’extension d’E/S analogiques E200 est de 1 242ms (1 024+153+65). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Courant de défaut de terre • Déséquilibre de courant • Tension L-L moyenne • Déséquilibre de tension • kW total • kVAR total • kVA total • Facteur de puissance total • Valeur définie par l’utilisateur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• définit la valeur que la voie de sortie 00 fournit lorsque le relais E200 est à l’état déclenché sortie 00 (1) La détection de circuit ouvert est toujours activée sur cette voie d’entrée. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 45
• définit la valeur que la voie de sortie 00 du module d’extension d’E/S analogiques E200 fournit lorsque le relais E200 sortie 00 est à l’état déclenché (1) La détection de circuit ouvert est toujours activée sur cette voie d’entrée. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 46
• définit la valeur que la voie de sortie 00 du module d’extension d’E/S analogiques E200 fournit lorsque le relais E200 sortie 00 est à l’état déclenché (1) La détection de circuit ouvert est toujours activée sur cette voie d’entrée. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
E200 en mode de configuration non valide et provoque un déclenchement sur configuration. La section Modes de fonctionnement page 49 décrit la fonctionnalité des modes de fonctionnement disponibles pour le relais E200 et les règles de configuration associées. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 48
Chapitre 3 Fonctionnement et configuration du système Notes: Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
0 configuré en relais de commande. Le relais 0 reçoit des ordres de commande pour activer ou désactiver la bobine du contacteur localement ou à partir d’une source externe. Le relais 0 passe aussi à l’état ouvert en cas d’apparition d’un événement de déclenchement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Vous pouvez utiliser les commandes de manière locale ou via un dispositif externe pour piloter le relais de commande ou l’un des relais de sortie restants configurés en relais de sortie normaux. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Un poste opérateur doit être sélectionné dans le type de poste opérateur (paramètre 224) • L’alarme de concordance des options doit être activée dans WarningEnableC (paramètre 192) • Le poste opérateur doit être désactivé dans l’action sur discordance (paramètre 233) Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Un poste opérateur doit être sélectionné dans le type de poste opérateur (paramètre 224) 6. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 7. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Réseau et E/S locales avec signal de retour – Commande 2 fils • Réseau et E/S locales – Commande 3 fils • Réseau et E/S locales avec signal de retour – Commande 3 fils • Personnalisé Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Relais 0 Exécution Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 3. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
La Figure 11 est le schéma de câblage d’un démarreur direct avec le contacteur auxiliaire câblé dans l’entrée 0 et le relais de sortie 0 configuré en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 56
Figure 12 – Chronogramme d’un démarreur direct (réseau) avec signal de retour Délai d’attente du signal de retour Fonctionnement normal Événement de déclenchement Exécution/Arrêt Relais 0 Signal de retour Temporisation Déclenchement du délai d’attente du signal de retour État du déclenchement Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais de sortie 0 est câblé en relais de commande qui s’ouvre lorsqu’un événement de déclenchement se produit. La Figure 13 est le schéma de câblage d’un démarreur direct avec le relais de sortie 0 configuré en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 58
(paramètre 195) est réglé sur 27. Chronogramme Figure 14 – Chronogramme d’un démarreur direct (poste opérateur) Événement de déclenchement Démarrage Arrêt Relais 0 Déclenchement Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
événement de déclenchement se produit. La Figure 15 est le schéma de câblage d’un démarreur direct avec le contacteur auxiliaire câblé dans l’entrée 0 et le relais de sortie 0 configuré en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
L’entrée 0 est une valeur maintenue, afin que le démarreur direct reste activé lorsqu’elle est active. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 61
Relais 0 Exécution Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 36. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
(paramètre 186) ou l’alarme du délai d’attente du signal de retour dans WarningEnableC (paramètre 192) doit être activé. 4. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 5. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Délai d’attente du signal de retour Fonctionnement normal Événement de déclenchement Exécution/Arrêt Relais 0 Signal de retour Temporisation Déclenchement du délai d’attente du signal de retour État du déclenchement Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Relais 0 Exécution Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 38. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
(paramètre 186) ou l’alarme du délai d’attente du signla de retour dans WarningEnableC (paramètre 192) doit être activé. 5. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 6. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Événement de déclenchement Délai d’attente du signal de retour Démarrage Arrêt Signal de retour IN 0 Relais 0 Temporisation Déclenchement du délai d’attente du signal de retour État du déclenchement Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Un poste opérateur doit être sélectionné dans le type de poste opérateur (paramètre 224) 5. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 6. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 émet un événement de déclenchement ou d’alarme si le poste opérateur E200 se déconnecte du relais de base. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 69
événement de déclenchement se produit. La Figure 26 est le schéma de câblage d’un démarreur direct avec le contacteur auxiliaire câblé dans l’entrée 0 et le relais de sortie 0 configuré en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
2. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). 3. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 4. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
à distance ou locale. Le point LogicDefinedPt00Data est une valeur maintenue, afin que le démarreur direct reste activé lorsque LogicDefinedPt00Data a la valeur 1 en mode de commande à distance. Vous pouvez programmer l’état approprié Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 72
Relais 0 Exécution Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 17. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). 4. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 5. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
(paramètre 213), le relais E200 génère un événement de déclenchement ou d’alarme. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le mode de fonctionnement en démarreur direct (personnalisé) est utilisé dans des applications qui ont besoin de programmes DeviceLogix personnalisés. Ce mode de fonctionnement exige quelques règles de configuration. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Il existe 11 modes de fonctionnement basés sur un démarreur inverseur, à savoir : • Réseau • Réseau avec signal de retour • Poste opérateur • Poste opérateur avec signal de retour Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Les deux relais sont commandés localement et s’ouvrent lorsqu’un événement de déclenchement se produit. La Figure 35 est le schéma de câblage d’un démarreur inverseur avec les relais de sortie 0 et 1 configurés en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
(paramètres 569 à 573), décrits au Chapitre Le contact auxiliaire du contacteur de marche avant est câblé dans l’entrée 0, et le contact auxiliaire du contacteur-inverseur est câblé dans l’entrée 1. Si aucun signal de Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 79
Marche arrière Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 6. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). 4. Le déclenchement du poste opérateur doit être désactivé dans TripEnableC (paramètre 186). 5. Le déclenchement ou l’alarme de concordance des options du poste opérateur doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 81
II-Marche arrière Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 29. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). 4. Le déclenchement du poste opérateur doit être désactivé dans TripEnableC (paramètre 186). 5. Le déclenchement ou l’alarme de concordance des options du poste opérateur doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 83
II-Marche arrière Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 30. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
1. L’affectation de la sortie Pt00 (paramètre 202) doit être réglée sur relais de commande. 2. L’affectation de la sortie Pt01 (paramètre 203) doit être réglée sur relais de commande. 3. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 85
40. Chronogramme Figure 44 – Chronogramme de démarreur inverseur (E/S locales) – Commande deux fils Événement de déclenchement Avant Arrière Avant (relais 0) Arrière (relais 1) État du déclenchement Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
0 et 1 configurés en relais de commande et les contacts auxiliaires du contacteur câblés aux entrées 0 et 1. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 87
Avant Arrêt Arrière Avant (relais 0) Arrière (relais 1) Signal de retour avant Signal de retour arrière État déclenchement Réinitialisation du déclenchement Temporisation Déclenchement du délai d’attente du signal de retour Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Marche arrière Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 42. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 émet un événement de déclenchement ou d’alarme si le poste opérateur E200 se déconnecte du relais de base. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 90
E200, et dont les deux relais s’ouvrent lorsqu’un événement de déclenchement a lieu. La Figure 49 est le schéma de câblage d’un démarreur inverseur avec les relais de sortie 0 et 1 configurés en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3 pour sélectionner le mode de commande locale. InterlockDelay (paramètre 215) définit la temporisation minimum en cas de commutation du sens de rotation. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 92
Marche arrière Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 20. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Règles 1. Quatre entrées TOR doivent être disponibles sur le module de commande 2. L’affectation de la sortie Pt00 (paramètre 202) doit être réglée sur relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
DeviceLogix personnalisés. Ce mode de fonctionnement exige quelques règles de configuration. Règles 1. Affectez deux des sorties Ptxx (paramètres 202 à 204) en relais de commande. 2. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• E/S locales – Commande 2 fils • E/S locales avec retour – Commande 2 fils • E/S locales – Commande 3 fils • Réseau et poste opérateur • Réseau et E/S locales – Commande 2 fils Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
0 et 1 configurés en relais de commande. Figure 55 – Schéma de câblage de démarreur à deux vitesses (réseau) Alim. de commande Relais E200 Relais 0 Marche rapide Relais 1 Marche lente Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
1. L’affectation de la sortie Pt00 (paramètre 202) doit être réglée sur relais de commande. 2. L’affectation de la sortie Pt01 (paramètre 203) doit être réglée sur relais de commande. 3. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 98
Marche rapide Marche lente Rapide (relais 0) Lent (relais 1) Signal de retour rapide Signal de retour lent Trip Status Réinitialisation du déclenchement Temporisation Déclenchement du délai d’attente du signal de retour Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Les deux relais s’ouvrent lorsqu’un événement de déclenchement se produit. La Figure 59 est le schéma de câblage d’un démarreur à deux vitesses avec les relais de sortie 0 et 1 configurés en relais de commande. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
à impulsion, afin que le démarreur à deux vitesses reste activé lorsque vous relâchez la touche « I ». Le relais E200 émet un événement de déclenchement ou d’alarme si le poste opérateur E200 se déconnecte du relais de base. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 101
à deux vitesses avec les relais de sortie 0 et 1 configurés en relais de commande et les contacts auxiliaires du contacteur câblés aux entrées 0 et 1. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Marche rapide Arrêt Marche lente Rapide (relais 0) Lent (relais 1) Signal de retour rapide Signal de retour lent Trip Status Réinitialisation du déclenchement Temporisation Déclenchement du délai d’attente du signal de retour Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Figure 63 – Schéma de câblage de démarreur à deux vitesses (E/S locales) – Commande deux fils Alim. de commande Marche rapide/Arrêt IN 0 Marche lente/Arrêt IN 1 Relais E200 Relais 0 Marche rapide Relais 1 Marche lente Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
2 fils utilise le signal de l’entrée 0 ou de l’entrée 1 pour commander le démarreur. Lorsqu’un relais E200 est mis sous tension, le démarreur s’active si l’entrée 0 ou l’entrée 1 est active. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 105
Marche lente Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 47. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
4. Le déclenchement en surcharge doit être activé dans TripEnableI (paramètre 183). 5. Le forçage sur défaut et inactivité des communications (paramètre 346) doit être activé. 6. Le forçage sur défaut de réseau (paramètre 347) doit être activé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Figure 68 – Chronogramme de démarreur à deux vitesses (E/S locales) – Commande trois fils Événement de déclenchement Marche rapide Arrêt Marche lente Rapide (relais 0) Lent (relais 1) Trip Status Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• L’alarme de concordance des options doit être activée dans WarningEnableC (paramètre 192) • Le poste opérateur doit être désactivé dans l’action sur discordance (paramètre 233) • Un poste opérateur doit être sélectionné dans le type de poste opérateur (paramètre 224) Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
1, qui commande la bobine du contacteur basse vitesse. Les deux entrées 0 et 1 sont des signaux maintenus, afin que le démarreur à deux vitesses reste activé lorsque l’entrée 0 ou 1 est active. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 110
Marche lente Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 24. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3 pour sélectionner le mode de commande locale. InterlockDelay (paramètre 215) définit la temporisation minimum en cas de commutation du sens de rotation. Le bouton de réarmement du poste opérateur E200 est activé pour ce mode de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 112
Marche lente Programme DeviceLogix Le programme DeviceLogix est automatiquement chargé et activé dans le relais E200 à la mise sous tension ou lorsque le mode de fonctionnement (paramètre 195) est réglé sur 25. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
(paramètre 195) est réglé sur 53. Chronogramme Figure 74 – Chronogramme de démarreur à deux vitesses (personnalisé) Relais de déclenchement Déclenchement prédéterminé État du dispositif 0 Réinitialisation du déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Ptxx (paramètres 202 à 204) à la valeur appropriée du relais de déclenchement, du relais de commande, du relais de déclenchement Lx du moniteur ou du relais de commande Lx du moniteur. Schéma de câblage Non applicable Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 se déclenche avec une indication basée sur le courant si : • Aucun déclenchement n’existe actuellement • La protection de déclenchement en surcharge est activée • Du courant est présent • Le % d’utilisation de capacité thermique atteint 100 % Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Le bit 0 de l’état d’alarme de courant (paramètre 10) se met à 1 • Le bit 1 de l’état du dispositif 0 (paramètre 20) se met à 1 • Toute sortie à relais configurée en alarme se ferme Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Applications en étoile-triangle (Y-Δ) : suivez les instructions MCR, mais divi- sez le courant pleine charge assigné, indiqué sur la plaque signalétique, par 1,73. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 118
Le seuil de réinitialisation de surcharge (paramètre 174) est réglable de 1 à 100 % TCU. Les figures suivantes illustrent les délais de réinitialisation types de surcharge lorsque le seuil de réinitialisation de surcharge est fixé à 75 % TCU. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Définit la durée pendant laquelle une condition de perte de phase doit être présente avant qu’un déclenchement se produise. La Phase Loss Trip Delay 240 valeur est réglable de 0,1 à 25,0 secondes. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
ATTENTION: Le relais E200 n’est pas prévu pour signaler à un sectionneur d’interrompre un courant en défaut. Un sectionneur doit être capable d’interrompre le courant de défaut maximum disponible du système sur lequel il est utilisé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 peut surveiller l’apparition de cette situation avec sa fonction de déclenchement sur calage et arrêter le moteur avant toute détérioration et perte de production. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 peut surveiller l’apparition de cette situation avec sa fonction de déclenchement et d’alarme en sous-charge, qui permet de détecter rapidement un défaut de sous-charge afin de minimiser les dégâts et pertes de production. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le déséquilibre de courant peut se traduire par l’équation suivante : %CI = 100 % * (I où %CI = Pourcentage de déséquilibre de courant = Écart maximum par rapport au courant moyen = Courant moyen Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
IMPORTANT L3 Under Current Warning Level La fonction d’alarme de sous-intensité ne comporte pas de délai. L’indication d’alarme de sous-intensité de L1 est émise dès que la temporisation d’inhibition de sous-intensité est écoulée. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 peut surveiller l’apparition d’une perte d’alimentation sur une phase avec sa fonction de déclenchement et d’alarme de perte d’alimentation, qui permet de détecter rapidement une perte d’alimentation sur une phase particulière afin de minimiser les dégâts et pertes de production. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 se déclenche avec une indication de tension si : • Aucun déclenchement n’existe actuellement • Un déclenchement de tension est activé • Une tension est présente • Un temps d’inhibition de tension a expiré Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Le bit 0 de l’état d’alarme de tension (paramètre 11) se met à 1 • Le bit 1 de l’état du dispositif 0 (paramètre 20) se met à 1 • Toute sortie à relais configurée en alarme se ferme Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Définit la tension à laquelle le relais E200 indique une alarme. La valeur est réglable par l’utilisateur de 0 à 6553,5 V. IMPORTANT Over Voltage Warn Level La fonction d’alarme de surtension ne comporte pas de délai. L’indication d’alarme de surtension est émise dès que le temps d’inhibition de surtension est écoulé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le temps d’inhibition de la rotation des phases démarre après qu’une tension de phase passe de 0 à 20 V entre phases. Le relais E200 ne commence à surveiller la rotation des phases qu’à l’expiration du temps d’inhinition de la rotation des phases. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
La valeur est réglable par l’utilisateur de 46 à 65 Hz. Over Frequency Warn Level IMPORTANT La fonction d’alarme de surfréquence ne comporte pas de délai. L’indication d’alarme de surfréquence est émise dès que le temps d’inhibition de la surfréquence est écoulé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Toute sortie à relais configurée en relais d’alarme se ferme • Toute sortie à relais configurée en relais normal est placée dans son état de défaut de protection (si elle est programmée comme telle) Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Le bit 0 de l’état de déclenchement de puissance (paramètre 12) se met à 1 • Le bit 1 de l’état du dispositif 0 (paramètre 20) se met à 1 • Toute sortie à relais configurée en alarme se ferme Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
0 à 2 000 000 kW. Over kW Warn Level IMPORTANT La fonction d’alarme kW excessif ne comporte pas de délai. L’indication d’alarme kW excessif est émise dès que le temps d’inhibition de kW excessif est écoulé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
La fonction d’alarme de kVAR généré trop faible ne comporte pas de délai. L’indication d’alarme de kVAR généré trop faible est émise dès que le temps d’inhibition de kVAR généré trop faible est écoulé. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Vous pouvez assurer une protection ou générer une alarme si le facteur de puissance d’un moteur électrique est trop élevé ou trop faible. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Inhibition du démarrage • Maintenance préventive • Déclenchement sur configuration • Déclenchement/Alarme de concordance des options • Déclenchement/Alarme du bus d’extension • Déclenchement de la mémoire non volatile • Déclenchement en mode de test Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
E200, de ses modules d’extension d’E/S associés et du système d’automatisation mis en réseau. Nom du paramètre Numéro du Description paramètre Test Trip Indique un déclenchement Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Nom du paramètre Numéro du Description paramètre Indique un déclenchement Operator Station Trip Vous pouvez également appuyer sur le bouton O rouge sur le poste opérateur pour provoquer un déclenchement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Total Operating Hours produise. Nombre d’heures de fonctionnement d’un moteur. Cette valeur peut être remise à zéro à l’aide de la commande Operating Time d’effacement (paramètre 165) de la fonction Effacer statistiques de fonctionnement. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
état de déclenchement en mode de test si l’armoire du centre de commande de moteur est en position de test, et que le relais E200 détecte la présence de courant et/ou de tension moteur. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• Toute sortie à relais configurée en relais d’alarme se ferme • Toute sortie à relais configurée en relais normal est placée dans son état de défaut de protection (si elle est programmée comme telle) Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Le relais E200 prend en charge jusqu’à 4 modules analogiques au maximum. Le module d’extension d’E/S analogiques scrute jusqu’à trois signaux analogiques. Un déclenchement ou une alarme de dépassement de seuil peut être programmé sur chaque voie d’entrée. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 143
Analog Module 3 – Channel 01 Warning Level Analog Module 3 – Channel 02 Warning Level Analog Module 4 – Channel 00 Warning Level Analog Module 4 – Channel 01 Warning Level Analog Module 4 – Channel 02 Warning Level Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 144
Chapitre 5 Fonctions de protection par déclenchement et alarme Notes: Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
à la valeur nulle (0) lorsque la commande est émise kVAh x 10 –3 kVAh x 10 met les paramètres associés à la valeur nulle (0) lorsque la commande Effacer %TCU Effacer demande kW max. Max kW Demand est émise Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 150
Max kVA Demand Trip History 0 Trip History 1 Trip History 2 Trip History 3 Trip History 4 Warning History 0 Warning History 1 Warning History 2 Warning History 3 Warning History 4 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Input Status 0 • rapporte l’état des entrées TOR sur le module de commande du relais E200 Input Status 1 • rapporte l’état des entrées TOR sur les modules d’extension TOR du relais E200 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• rapporte le courant, en ampère, qui passe par les bornes d’alimentation L2 et T2 du module détecteur du relais E200 L3 Current • rapporte le courant, en ampère, qui passe par les bornes d’alimentation L3 et T3 du module détecteur du relais E200 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• rapporte la fréquence de la tension, en Hertz, du système d’alimentation surveillé par le module détecteur du relais E200 • rapporte le sens de rotation des phases de tension, ABC ou ACB, du système d’alimentation surveillé par le module détecteur du Phase Rotation relais E200 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
L3 Apparent Power puissance apparente L3 est réglée à 0 • lorsque le type de courant, monophasé ou triphasé (paramètre 176), est réglé sur monophasé, la puissance apparente L3 est réglée à 0 Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
• rapporte un composant de l’énergie réactive totale consommée (kVARh) kVARh Consumed 10 • multipliez cette valeur par 10 et ajoutez-la aux autres paramètres kVARh consommé – représente 000 000 XXX 000,000 kVARh Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 156
• rapporte l’énergie réactive moyenne utilisée, en kVA, sur une période donnée Max. kVA Demand • rapporte la demande kVA maximum depuis la dernière commande de remise à zéro de la demande kVA Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Perte de courant de phase détectée dans l’une des phases du moteur Conducteur d’alimentation ou bobinage du moteur en court-circuit à la terre Le moteur n’a pas atteint sa pleine vitesse à la fin du temps d’activation anticalage Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 158
Entrée CTP indique que les bobinages statoriques du moteur sont surchauffés Déclenchement défini par DeviceLogix a été généré Le bouton d’arrêt sur le poste opérateur a été enfoncé Commande de déclenchement à distance détectée Nombre maximum de démarrages par heure dépassé Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 159
Module TOR installé ne correspond pas au type attendu Module analogique installé ne correspond pas au type attendu Mode de test est engagé et du courant/une tension a été détecté Mémoire tas n’a pas pu être affectée Défaut matériel ID fournisseur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Fréquence réseau est inférieure au seuil d’alarme Fréquence réseau est supérieure au seuil de déclenchement La puissance réelle totale (kW) est inférieure au seuil d’alarme La puissance réelle totale (kW) est supérieure au seuil d’alarme Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 161
Poste opérateur installé ne correspond pas au type attendu Module TOR installé ne correspond pas au type attendu Module analogique installé ne correspond pas au type attendu Condition de défaut matériel a été détectée Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Trip Snapshot Total Apparent Power déclenchement le plus récent • rapporte le facteur de puissance total des conducteurs d’alimentation surveillés, en pourcentage, au moment de Trip Snapshot Total Power Factor l’événement de déclenchement le plus récent Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
– quelle que soit la configuration de forçage sur défaut réseau. – Si la fonctionnalité DeviceLogix passe d’activée à inactivée, les relais de sortie E200 passent immédiatement dans le mode approprié de défaut de communication. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
RA-UM003 pour de plus amples informations sur les capacités de la fonctionnalité DeviceLogix et pour savoir comment utiliser l’éditeur de programme DeviceLogix (1) Les programmes DeviceLogix ont une limite maximum de 100 instructions. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Tableau 42 décrit les réglages de position des micro-interrupteurs. Figure 78 – Interrupteurs matériels PCM Sélecteurs de réglage Position micro-interrupteur DIP 1 = Fermé Position micro-interrupteur DIP 0 = Ouvert Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Classe de déclenchement 30 Configuration USB ou 193-EOS-SDS Établissement de la Suivez ces étapes supplémentaires pour communiquer avec le E200 à l’aide du logiciel Connected Components Workbench. connexion au logiciel Connected Components Workbench Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 167
« AB-VBP » en fond de panier virtuel. 3. L’écran principal affiche maintenant l’interface du relais E200. Sélectionnez « Add To Project » (Ajouter au projet) si vous ne l’avez pas fait à l’étape Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 168
élémentaires au niveau dispositif, y compris le numéro de révision du firmware. 6. Naviguez jusqu’à la section « Parameters » (Paramètres) pour afficher les paramètres correspondants du dispositif. 7. La section « Faults/Alarms » (Défauts/Alarmes) affiche tous les défauts actuels et antérieurs du dispositif. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 169
E200 et les versions de firmware de tous les sous-composants actuellement installés. 9. Vous pouvez modifier l’heure et la date programmées dans le dispositif en sélectionnant l’option appropriée dans le menu du dispositif. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
été modifiée. Il signale aussi les paramètres que vous avez modifiés. Pour revenir à la liste complète, sélectionnez « Show All » (Afficher tout). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 171
à ce document PDF, tableau qui comporte une description de chaque paramètre programmable et de sa fonction souhaitée. Pour des informations complémentaires sur le logiciel Connected Component Workbench, consultez la publication 9328-SP002, « Connected Components Workbench Software Quick Tips ». Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 172
Chapitre 9 Configuration du logiciel Connected Components Workbench Notes: Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Avant que le module de configuration des paramètres du relais E200 soit configurer pour communiquer via USB (Universal Serial Bus), il faut l’enregistrer dans le logiciel configuration électrique qui configure le réseau (par exemple, le logiciel Rockwell Automation RSLinx Classic (EDS) ou Connected Components Workbench). Enregistrez le module en installant un fichier EDS.
En utilisant RSLinx Classic, installez le fichier EDS du module de configuration des paramètres du relais E200 à partir de l’écran RSLinx Classic RSWho, en procédant comme suit. 1. Démarrez l’outil d’installation matérielle EDS situé dans Démarrer>Programmes>Rockwell Software>RSLinx Tools et ajoutez un nouveau dispositif Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 175
2. Utilisez l’assistant EDS pour installer le fichier EDS téléchargé du module de configuration des paramètres du relais E200. 3. Quand vous avez terminé, RSLinx Classic reconnaît le module de configuration des paramètres du relais E200 qui vient d’être enregistré. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 176
Chapitre 10 Firmware et fichiers EDS Notes: Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Clignotement vert Dispositif prêt/Mode prêt Vert fixe Dispositif actif (courant détecté)/Mode Exécution Rouge fixe Dispositif en erreur Clignotement rouge Erreur de communication Clignotement vert/rouge CopyCat en cours (1) Disponible sur le poste opérateur. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Puissance kVA insuffisant kVA excessif Under PF Lagging Over PF Lagging Under PF Leading Over PF Leading Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Un événement de déclenchement en surcharge ne peut pas être réinitialisé tant que la valeur du % de capacité thermique utilisée (paramètre 1) n’est pas inférieure à la valeur réglée pour le seuil de réinitialisation de surcharge (paramètre 174). Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
3. Consultez le paramètre de configuration non valide (paramètre 38) et le motif de configuration non valide 3. Valeur de configuration non valide (paramètre 39) pour identifier le paramètre de configuration qui n’est pas valable et pour quelle raison. Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 181
à la valeur réglée 2. Vérifiez le temps avant démarrage (paramètre 31) et attendez que cette durée soit écoulée, ou modifiez la dans Intervalle entre démarrages configuration pour raccourcir l’intervalle entre les démarrages. (paramètre 206) Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M Transformateur de 10 M tension en triangle ouvert Charge en triangle TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 184
Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension en triangle ouvert Charge en étoile Neutre avec ou sans mise à la terre TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 185
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M Transformateur 10 M de tension en triangle ouvert TI module détecteur Charge en triangle Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 186
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension triangle-triangle TI module détecteur Charge en triangle Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 187
Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension triangle-triangle Charge en étoile Neutre avec ou sans mise à la terre TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 188
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Charge en triangle Transformateur de TI module détecteur tension étoile-étoile Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 189
Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Charge en étoile Transformateur de Neutre avec ou sans mise à la terre TI module détecteur tension étoile-étoile Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 190
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension étoile-triangle Charge en triangle TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 191
Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension étoile-triangle Charge en étoile Neutre avec ou sans mise à la terre TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 192
Filtre de signal et protection contre les courts-circuits Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension triangle-étoile Charge en triangle TI module détecteur Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 193
Filtre de signal et protection contre les courts-circuits 10 M 10 M 10 M Transformateur de tension triangle-étoile Charge en étoile TI module détecteur Neutre avec ou sans mise à la terre Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
Page 194
Annexe A Schémas de câblage Notes: Publication Rockwell Automation 193-UM017A-FR-P – Avril 2019...
