Rr71-100B7V3B - Daikin RR RQ71-125B7 Manuel De Service

Schémas de câblage : unités extérieures
5.2

RR71-100B7V3B

1 1

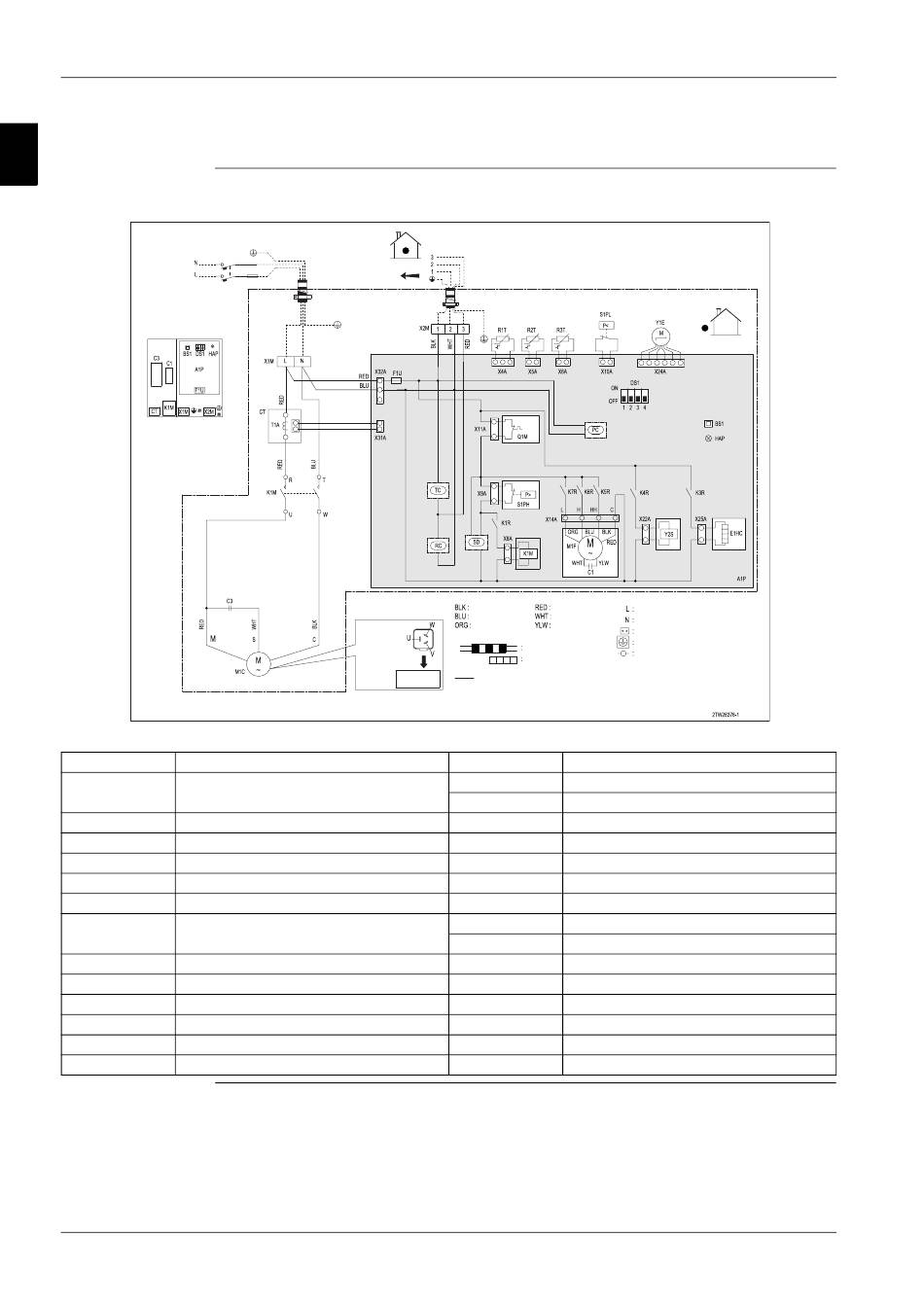

Schéma de câblage
ALIMENTATION ELECTRIQUE
3
BOITIER ELECTRIQUE
(EXTERIEUR)
4
5
A1P
BS1
C1
C3
DS1
E1HC
F1U
HAP
K1M
K1R
K3R
K4R
K5R, K6R, K7R
M1C
1–36
Le schéma de câblage de l'unité est illustré ci-après.
1~50 Hz
230 V
Carte électronique
Bouton-poussoir
(dégivrage forcé - évacuation par pompage)
Condensateur (M1F)
Condensateur (M1C)
Interrupteur DIP
Résistance de carter
Fusible (T6,3/250 V)
Diode électroluminescente
(témoin de service vert)
Contacteur magnétique (M1C)
Relais magnétique (K1M)
Relais magnétique (E1HC)
Relais magnétique (Y2S)
Relais magnétique (M1F)
Moteur du compresseur
intérieur
NOIR
BLEU
ORANGE
EMPLACEMENT DE
LA BORNE DU
COMPRESSEUR
CABLAGE SUR SITE
BORNE
REMARQUE :
ENTREE DE
CABLE
VERIFIER LA METHODE DE REGLAGE DE L'INTERRUPTEUR DIP (DS1)
DANS LE MANUEL D'ENTRETIEN. TOUS LES SELECTEURS SONT REGLES EN USINE
SUR LA POSITION D'ARRET.
M1F
PC
Q1M
R1T
R2T
R3T
RC
S1PH
S1PL
SD
T1A
TC
X1M, X2M
Y1E
Y2S
CT
CLASSE 71-100
extérieur
ROUGE
SOUS TENSION
BLANC
NEUTRE
JAUNE
CONNECTEUR
TERRE DE PROTECTION (VIS)
BORNE
Moteur du ventilateur
Circuit d'alimentation
Commutateur thermique (M1F)
Thermistance (air)
Thermistance (bobine)
Thermistance (tuyau de refoulement)
Circuit du récepteur de signaux
Pressostat (haute pression)
Pressostat (basse pression)
Entrée des dispositifs de sécurité
Transformateur de courant
Circuit de transmission des signaux
Tablette à bornes
Détendeur (électronique)
Electrovanne
Transformateur de courant
