Daikin RR RQ71-125B7 Manuel De Service page 33

ESIF05–01

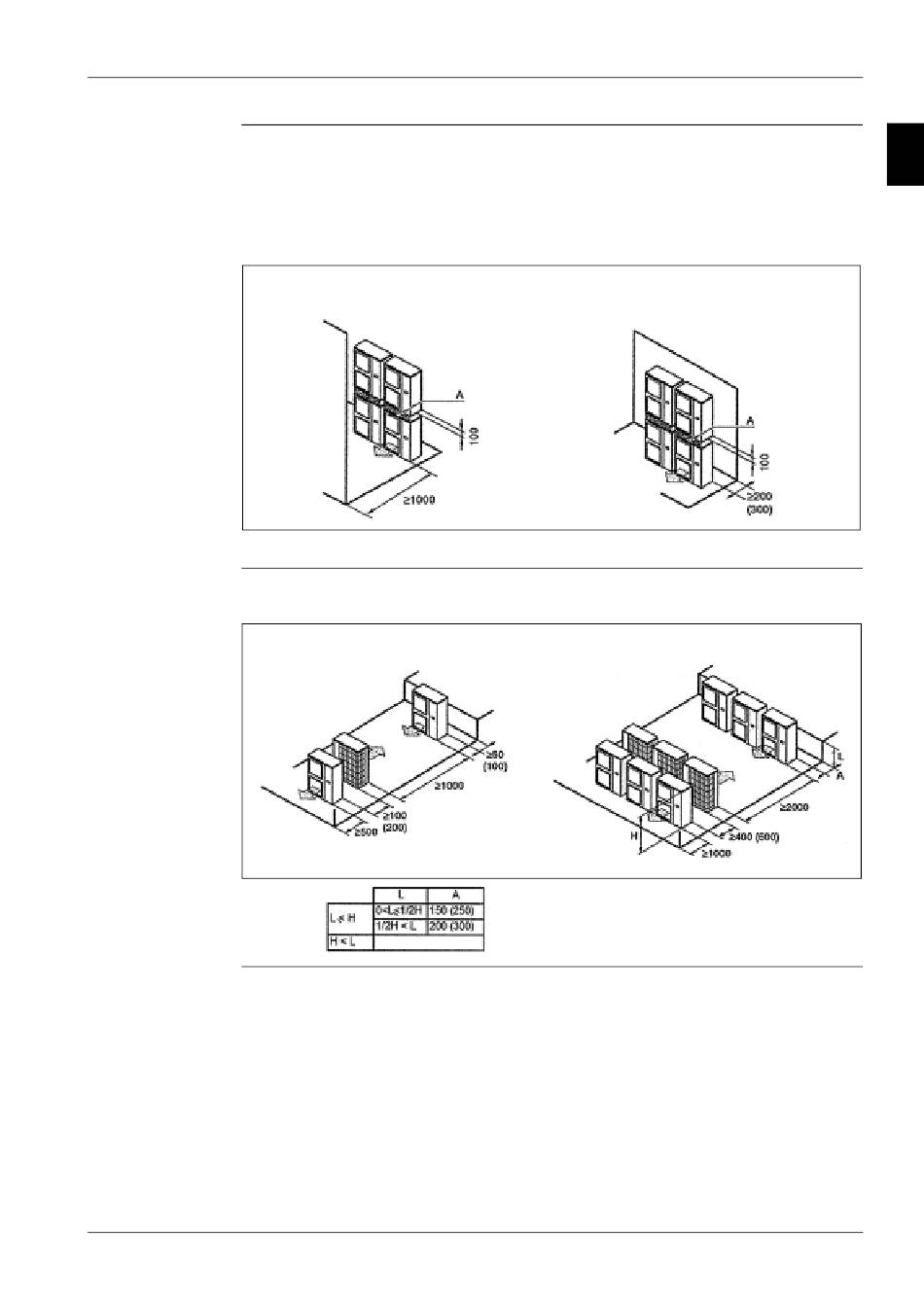

Empilé Le schéma ci-après illustre l'espace d'installation et d'entretien requis (mm). Les valeurs entre
parenthèses correspondent aux classes 100 et 125.
■
■
■
Rangées multiples Le schéma ci-après illustre l'espace d'installation et d'entretien requis (mm). Les valeurs entre
parenthèses correspondent aux classes 100 et 125.
Une unité par rangée
Section 1 – Description générale du système
Ne pas empiler plusieurs unités.
± 100 mm sont requis pour le tuyau d'évacuation de l'unité extérieure.
Fermer hermétiquement A de façon à éviter une déviation de l'air de refoulement.
Avec obstacles au niveau
du côté de sortie d'air
Installation impossible
Description générale : unités extérieures
Avec obstacles au niveau
du côté d'entrée d'air
Plusieurs unités par rangée
1
3
4
5
1–11
