ESIF05–01
5.3

RR71-100B7W1B

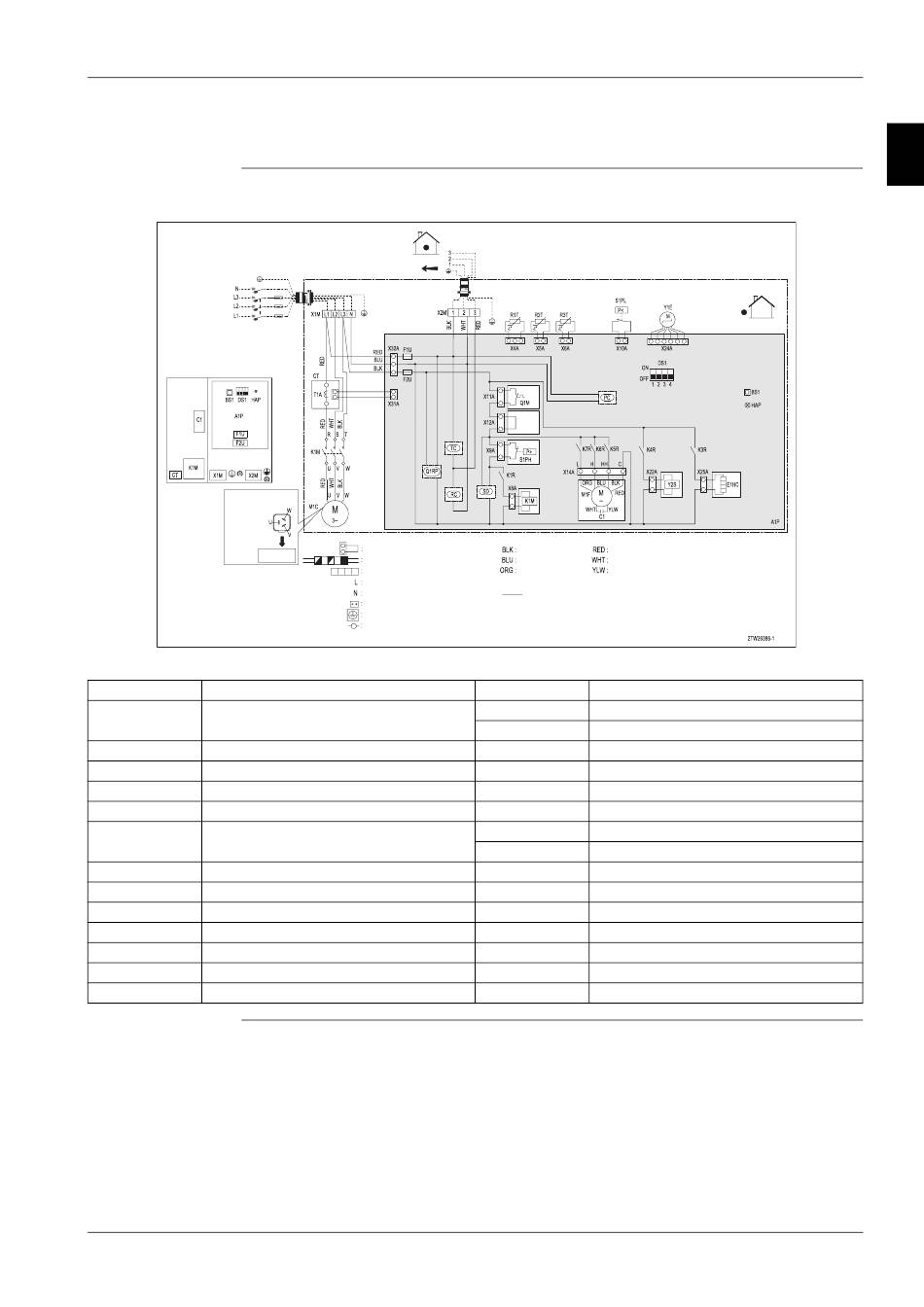

Schéma de câblage Le schéma de câblage de l'unité est illustré ci-après.
ALIMENTATION ELECTRIQUE
3 N~50 Hz
ALIMENTATION ELECTRIQUE
(EXTERIEUR)
EMPLACEMENT DE
LA BORNE DU
COMPRESSEUR
ENTREE DE
CABLE
A1P Carte électronique
BS1 Bouton-poussoir
(dégivrage forcé - évacuation par pompage)
C1 Condensateur (M1F)
DS1 Interrupteur DIP
E1HC Résistance de carter
F1U, F2U Fusible (T6,3/250 V)
HAP Diode électroluminescente
(témoin de service vert)
K1M Contacteur magnétique (M1C)
K1R Relais magnétique (K1M)
K3R Relais magnétique (E1HC)
K4R Relais magnétique (Y2S)
K5R, K6R, K7R Relais magnétique (M1F)
M1C Moteur du compresseur
M1F Moteur du ventilateur
Section 1 – Description générale du système
intérieur
400 V
CONNECTEUR DE COURT-CIRCUIT
CABLAGE SUR SITE
BORNE
SOUS TENSION
NEUTRE
CONNECTEUR
TERRE DE PROTECTION (VIS)
BORNE
Schémas de câblage : unités extérieures
NOIR ROUGE
BLEU BLANC
ORANGE JAUNE
REMARQUE :
VERIFIER LA METHODE DE REGLAGE DE L'INTERRUPTEUR DIP (DS1)
DANS LE MANUEL D'ENTRETIEN. TOUS LES SELECTEURS SONT REGLES EN
USINE SUR LA POSITION D'ARRET.
PC Circuit d'alimentation
Q1M Commutateur thermique (M1F)
Q1RP Circuit d'inversion de phase
R1T Thermistance (air)
R2T Thermistance (bobine)
R3T Thermistance (tuyau de refoulement)
RC Circuit du récepteur de signaux
S1PH Pressostat (haute pression)
S1PL Pressostat (basse pression)
SD Entrée des dispositifs de sécurité
T1A Transformateur de courant
TC Circuit de transmission des signaux
X1M, X2M Tablette à bornes
Y1E Détendeur (électronique)
Y2S Electrovanne
CT Transformateur de courant
CLASSE 71-100
extérieur
1–37
1
3
4
5
