ESIF05–01
4.3 RR/RQ71~100B7W1B

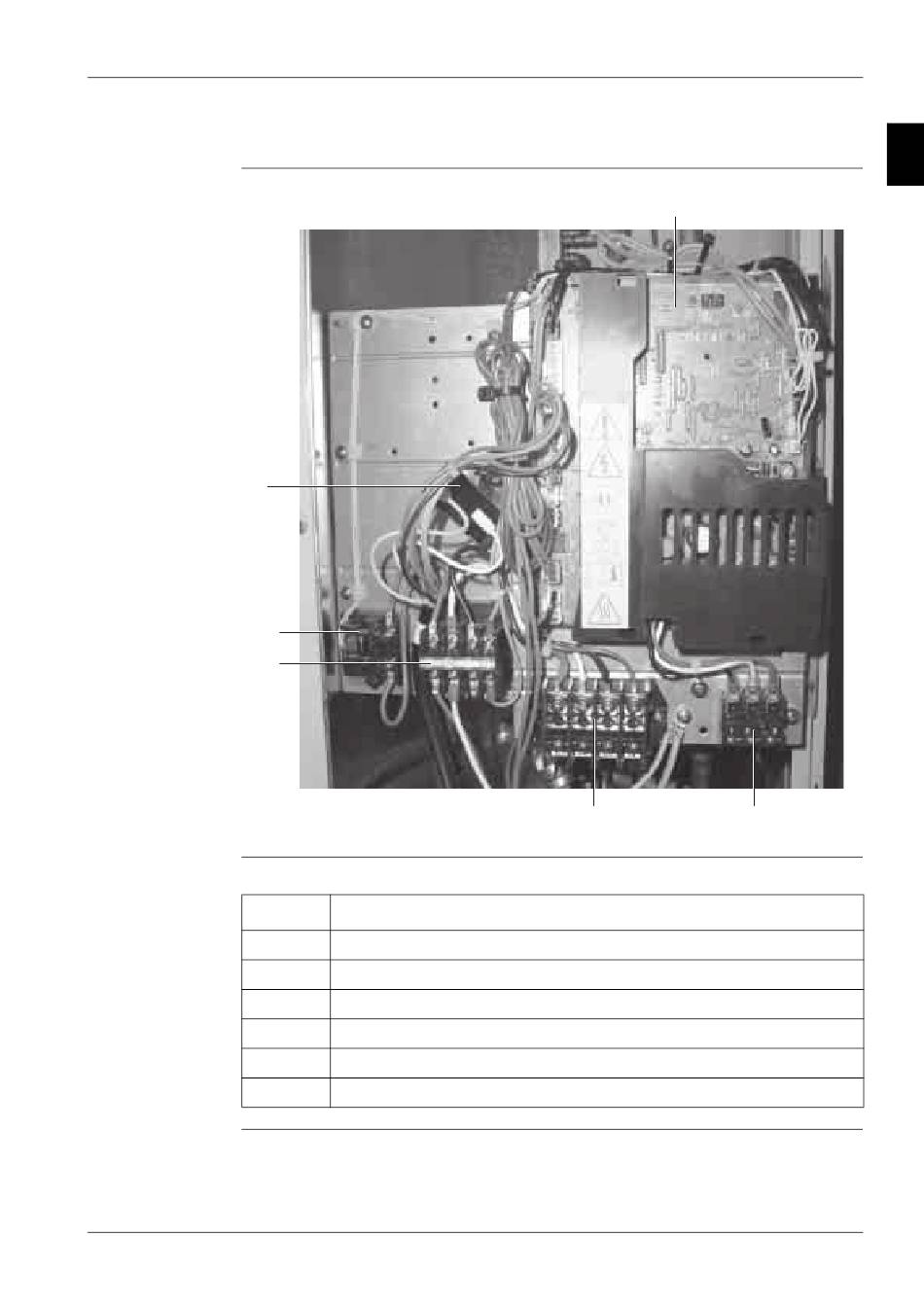

Boîtier électrique L'illustration ci-après représente le boîtier électrique.
C1
K1M
Composants Le tableau ci-après répertorie les composants du boîtier électrique.
Symbole
PCB
C1
CT
K1M
X1M
X2M
Section 1 – Description générale du système
CT
Composant
Carte électronique
Condensateur du moteur de ventilateur (M1F)
Transformateur de courant
Compresseur de contacteur magnétique
Alimentation électrique de tablette à bornes
Câblage d'interconnexion de tablette à bornes
Boîtier électrique
Carte électronique
X1M X2M
1
3
4
5
1–33
