Schémas de câblage : unités extérieures
5.6

RQ71-100B7W1B

1 1

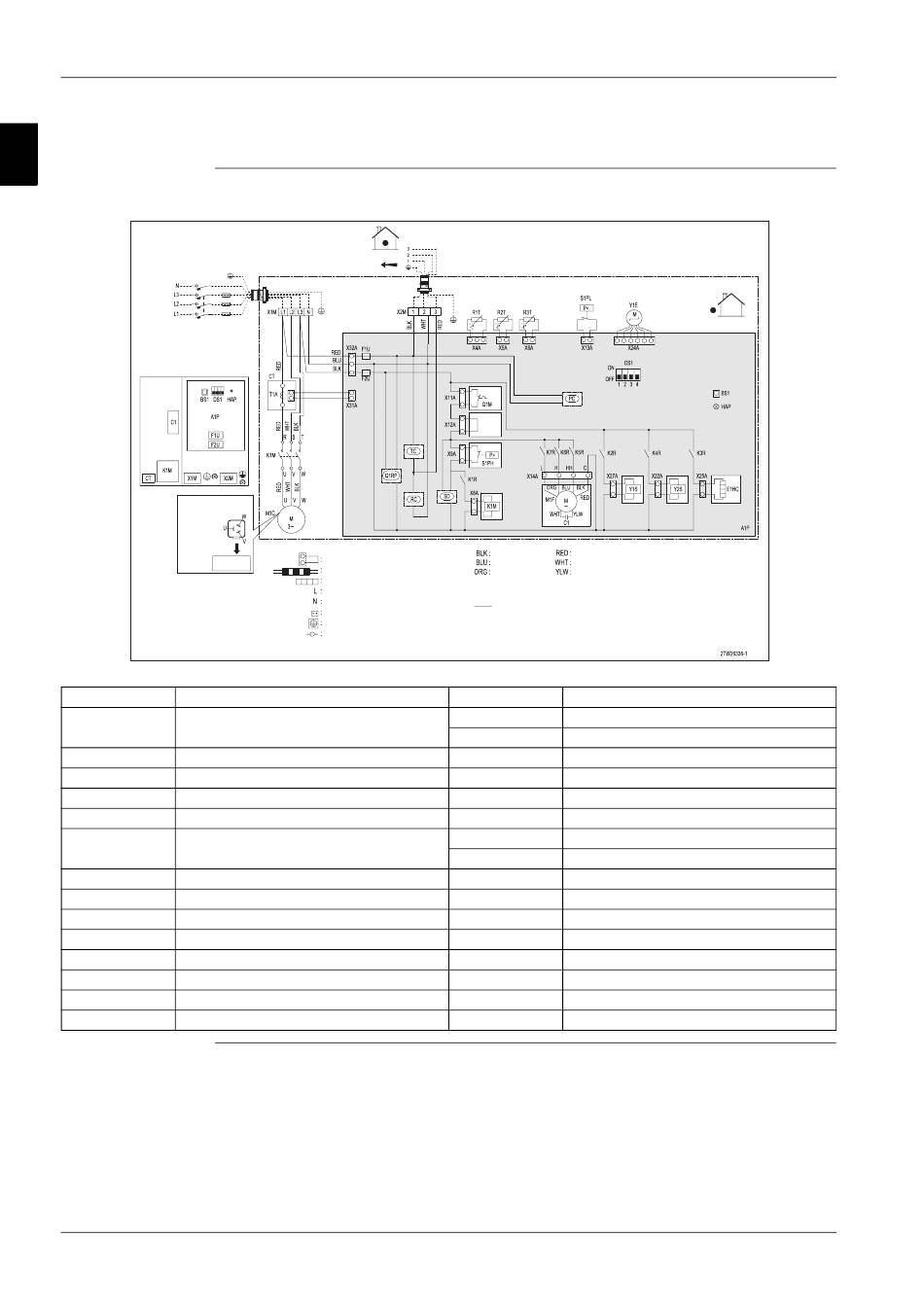

Schéma de câblage
ALIMENTATION ELECTRIQUE
BOITIER ELECTRIQUE
(EXTERIEUR)
3
4
5
A1P
BS1
C1
DS1
E1HC
F1U, F2U
HAP
K1M
K1R
K2R
K3R
K4R
K5R, K6R, K7R
M1C
M1F
1–40
Le schéma de câblage de l'unité est illustré ci-après.
3 N~50 Hz
400 V
EMPLACEMENT
DE LA BORNE DU
COMPRESSEUR
ENTREE DE CONNECTEUR DE COURT-CIRCUIT
CABLE
CABLAGE SUR SITE
BORNE
SOUS TENSION
NEUTRE
CONNECTEUR
TERRE DE PROTECTION (VIS)
BORNE
Carte électronique
Bouton-poussoir
(dégivrage forcé - évacuation par pompage)
Condensateur (M1F)
Interrupteur DIP
Résistance de carter
Fusible (T6,3/250 V)
Diode électroluminescente
(témoin de service vert)
Contacteur magnétique (M1C)
Relais magnétique (K1M)
Relais magnétique (Y1S)
Relais magnétique (E1HC)
Relais magnétique (Y2S)
Relais magnétique (M1F)
Moteur du compresseur
Moteur du ventilateur
intérieur
NOIR
BLEU
ORANGE
REMARQUE :
VERIFIER LA METHODE DE REGLAGE DE L'INTERRUPTEUR DIP (DS1)
DANS LE MANUEL D'ENTRETIEN. TOUS LES SELECTEURS SONT REGLES EN USINE
SUR LA POSITION D'ARRET.
PC
Q1M
Q1RP
R1T
R2T
R3T
RC
S1PH
S1PL
SD
T1A
TC
X1M, X2M
Y1E
Y1S
Y2S
CT
CLASSE 71-100
extérieur
ROUGE
BLANC
JAUNE
Circuit d'alimentation
Commutateur thermique (M1F)
Circuit d'inversion de phase
Thermistance (air)
Thermistance (bobine)
Thermistance (tuyau de refoulement)
Circuit du récepteur de signaux
Pressostat (haute pression)
Pressostat (basse pression)
Entrée des dispositifs de sécurité
Transformateur de courant
Circuit de transmission des signaux
Tablette à bornes
Détendeur (électronique)
Vanne à 4 voies
Electrovanne
Transformateur de courant
