ESIF05–01
5.7

RQ125B7W1B

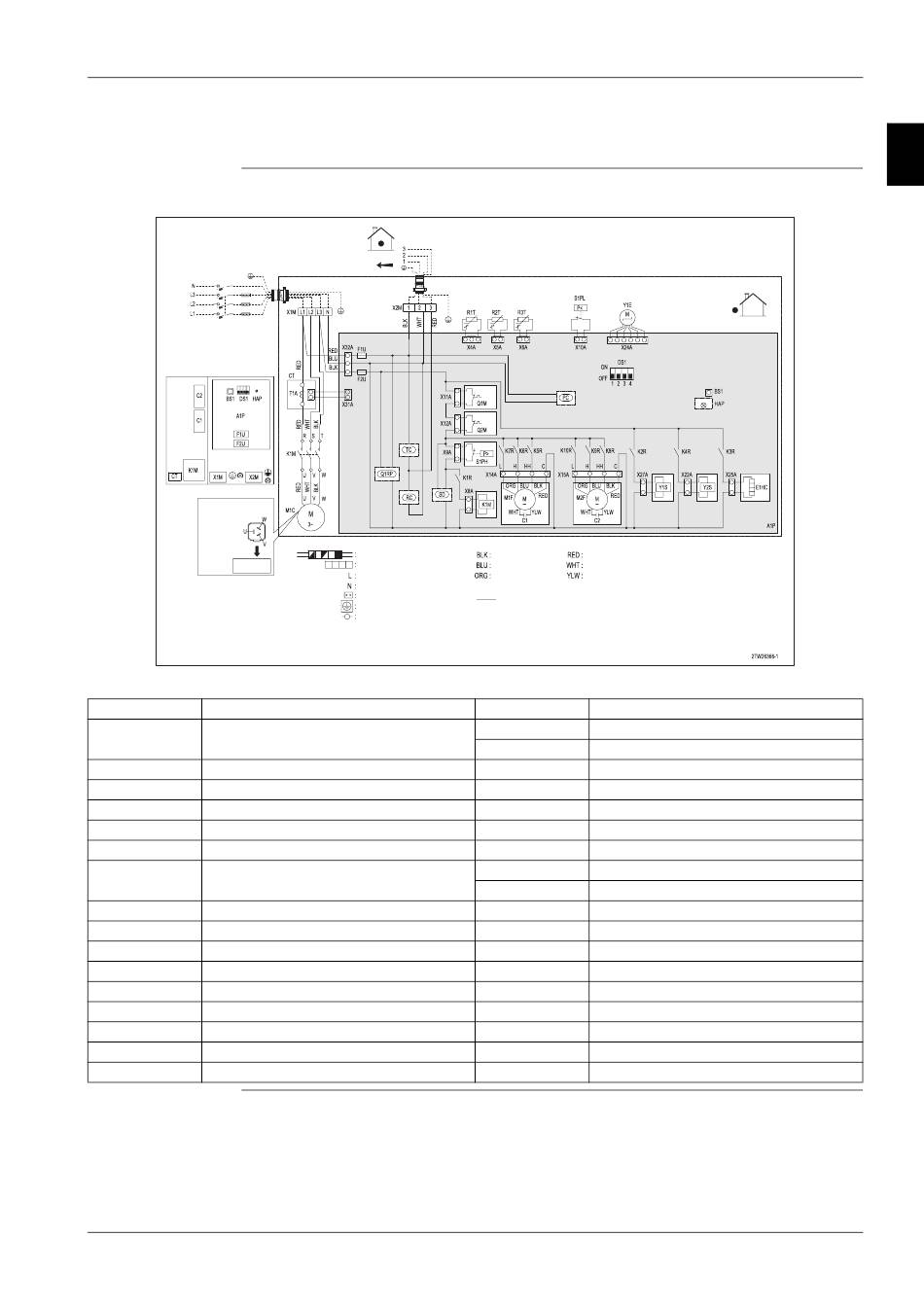

Schéma de câblage Le schéma de câblage de l'unité est illustré ci-après.
ALIMENTATION ELECTRIQUE
3 N~50 Hz
400 V
BOITIER ELECTRIQUE
(EXTERIEUR)
EMPLACEMENT
DE LA BORNE DU
COMPRESSEUR
ENTREE DE
CABLE
A1P Carte électronique
BS1 Bouton-poussoir
(dégivrage forcé - évacuation par pompage)
C1 Condensateur (M1F)
C2 Condensateur (M2F)
DS1 Interrupteur DIP
E1HC Résistance de carter
F1U, F2U Fusible (T6,3/250 V)
HAP Diode électroluminescente
(témoin de service vert)
K1M Contacteur magnétique (M1C)
K1R Relais magnétique (K1M)
K2R Relais magnétique (Y1S)
K3R Relais magnétique (E1HC)
K4R Relais magnétique (Y2S)
K5R, K6R, K7R Relais magnétique (M1F)
K8R, K9R, K10R Relais magnétique (M2F)
M1C Moteur du compresseur
M1F, M2F Moteur du ventilateur
Section 1 – Description générale du système
intérieur
CABLAGE SUR SITE NOIR
BORNE BLEU
SOUS TENSION ORANGE
NEUTRE
REMARQUE :
CONNECTEUR
TERRE DE PROTECTION (VIS)
VERIFIER LA METHODE DE REGLAGE DE L'INTERRUPTEUR DIP (DS1)
BORNE
DANS LE MANUEL D'ENTRETIEN. TOUS LES SELECTEURS SONT REGLES EN USINE
SUR LA POSITION D'ARRET.
PC
Q1M
Q2M
Q1RP
R1T
R2T
R3T
RC
S1PH
S1PL
SD
T1A
TC
X1M, X2M
Y1E
Y1S
Y2S
CT
Schémas de câblage : unités extérieures
CLASSE 125
extérieur
ROUGE
BLANC
JAUNE
Circuit d'alimentation
Commutateur thermique (M1F)
Commutateur thermique (M2F)
Circuit d'inversion de phase
Thermistance (air)
Thermistance (bobine)
Thermistance (tuyau de refoulement)
Circuit du récepteur de signaux
Pressostat (haute pression)
Pressostat (basse pression)
Entrée des dispositifs de sécurité
Transformateur de courant
Circuit de transmission des signaux
Tablette à bornes
Détendeur (électronique)
Vanne à 4 voies
Electrovanne
Transformateur de courant
1
3
4
5
1–41
