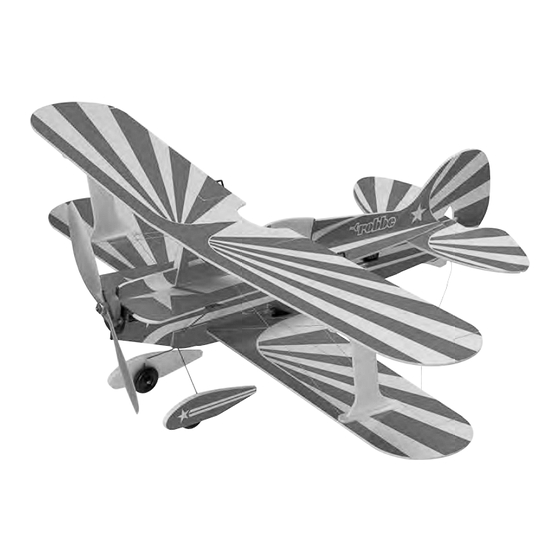

- Page 1 Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et d´utilisation Pitts Spezial No. 3147...
- Page 2 Motor (Außenläufer) mit ca. 7 A Stromaufnahme bei Betrieb mit einer 9 x 4,7” Luftschraube Regler Lipoly Akku 2S1P 7,4 V 830 mAh 4800 Luftschrauben-Mitnehmer Ladegeräte für Lipoly Akkus, Ladekabel, Werkzeuge und Hilfsmittel siehe robbe-Hauptkatalog. Geeignete Klebstoffe robbe ropoxy, 5066 robbe Präzisionsfett 5532...
- Page 3 Sicherheitshinweise 3147 Pitts Spezial...
- Page 4 9 x 4.7” propeller Speed controller Li-Poly battery, 2S1P 7.4 V 830 mAh 4800 Propeller driver Please see the main robbe catalogue for details of battery chargers for Li-Poly batteries, charge leads, tools and aids to building. Adhesives Activator spray 5017...
- Page 5 Safety Notes 3147 Pitts Spezial...
- Page 6 7 A pour entraîner une hélice de 9 x 4,7” variateur Accu lipoly 2S1P 7,4 V 830 mAh 4800 entraîneur d'hélice Chargeurs pour des accus lipoly, cordons de charge, outillage et accessoires de montage, cf. cat- alogue général robbe. Colles appropriées Atomiseur d’activateur 5017 robbe ropoxy 5066...
- Page 7 Consignes de sécurité 3147 Pitts Spezial...
- Page 8 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 9 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial “Z” “Z” “Z”...
- Page 10 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 11 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial “M” “M”...
- Page 12 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 13 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 14 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 15 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 16 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial - Die kleinen Löcher für die Verspannung mit einer Nähnadel erweitern. Die Verspannungs- fäden nur leicht anziehen, um die Tragflächen nicht gegeneinander zu verspannen. - Open up the small holes for the bracing wires using a sewing needle. The bracing thre- ads should only be tightened lightly, otherwise the wings will be under constant strain.
- Page 17 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 18 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial 100 nF 47 nF Ø 2,2 x 9,5 M 3 x 6...
- Page 19 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial - Auf den Servos lange Servohebel montieren. Servos mit der Fernsteuerung in Neutralstel- lung bringen. - Servos mit Tesafilm umwickeln und so ankle- ben, dass sich der Servohebel genau in der Mitte des Rumpfschlitzes befindet.
- Page 20 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial...
- Page 21 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial - Querruder: Z-Kröpfungen 90° zueinander verdreht. - Ailerons: Z-bends offset 90° relative to each other. - Ailerons : les coudes en Z sont décalés mutuellement de 90° .
- Page 22 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial - Die kurzen Buchendübel vor Eindrücken/ Einkleben in die Ruder anspitzen. Beim Verbin- den darauf achten, daß sich unteres und oberes Ruder jeweils in Mittelstellung befinden. - Sand the short beech dowels to a point before pressing them into the control surfaces and gluing them in place.
- Page 23 Bauanleitung, Assembly instructions, Notice de montage 3147 Pitts Spezial wegschneiden, cut, couper “C.G.” (10 mm) - Den Schwerpunkt “C.G.” durch Verschieben des Flugakkus einstellen. Den Akku mit Tesafilm oder einem Keil aus einem Depron-Rest fixieren. Gefundene Akkuposition mar- kieren. - Für Figuren wie “Hovern” oder “Torquen” kann der Schwerpunkt bis zu 10 mm weiter nach hinten verlegt werden.
- Page 24 GmbH & Co. KG Sous réserve de d’erreur et de modification technique. Copyright robbe-Modellsport 2005 Copie et reproduction, même d’extraits, interdites sans autorisation écrite expresse de la Société robbe-Modellsport GmbH & Co. KG robbe Modellsport GmbH & Co. KG Metzloserstr. 36 D-36355 Grebenhain...
