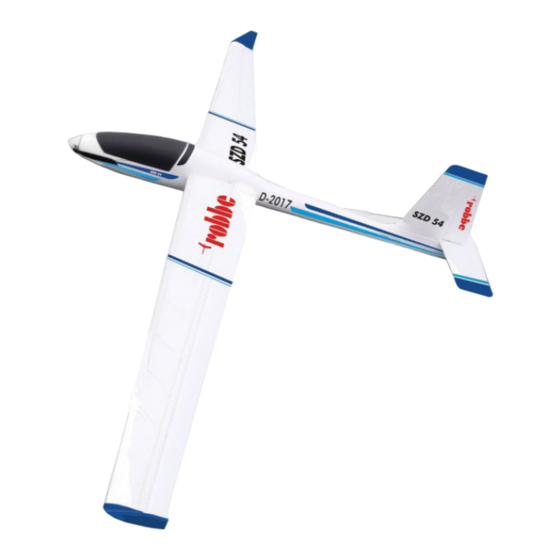

- Page 1 Manuel d´utilisation SZD-54 Réf.: 3014 Août 2017...
- Page 2 Manuel d´utilisation 3014 SZD-54 Nous vous remercions d´avoir choisi le modèle ROBBE Modell "SZD-54".Ce modèle est un modèle en mousse moulée, de forme nouvelle, pratiquement monté et avec un éventail d´applications. Pour assurer un amusement durable avec ce modèle et surtout vous assurer un premier vol en douceur, veuillez lire et suivre avec précautions les instructions se trouvant dans ce...
- Page 3 3014 SZD-54 Données techniques Envergure: env. 2120 mm Longueur: env. 1017 mm Poids: env. 1150 g Moteur: Brushless 2820 1000 K/V Accu: Lipo ca. 2200 mAh 3S / 11,1 Volt Contrôleur: Brushless 30A 2-3S Lipo , 2A BEC Servos: 4 pièces 9 g Hélice:...
- Page 4 3014 SZD-54 Contenu de la livraison: 1. Fuselage 2. Ailes 3. Empennage horizontal 4. Empennage vertical 5. Accessoires divers pour le montage, clef d´aile 6. Winglets / 2 versions différentes...
- Page 5 3014 SZD-54 1. Montage de l´empennage horizontal: Positionner l´empennage (voir photo ci-dessous) à l´extrémité du fuselage et fixer le à l´aide des vis M4x25. Veillez à ce que la vis soit bien vissée. Ne serrez pas trop fort! 2. Montage de l´empennage vertical: Positionner l´empennage sur le fuselage et fixer le à...
- Page 6 3014 SZD-54 3. Raccords de gouvernail: Les chapes pour les différents empennages doivent être fixées au niveau du troisième trou. Fixer pour que le tout soit stable. trop serré! idéal !
- Page 7 3014 SZD-54 4. Montage des ailes: Les deux moitiés d´aile sont fixées au fuselage par un tube en fibre de carbone de 10mm. En même temps, passez le câble de raccordement des servos dans le trou prévu à cet effet sur le fuselage et assurez-vous que les câbles des servos ne sont pas coincés.
- Page 8 3014 SZD-54 5. Raccordement électrique: Connectez tous les servos au récepteur en fonction du réglage de votre radiocommande. Si votre système radiocommandé ne peut gérer deux ailerons, vous trouverez dans ce kit, un câble en Y. Le contrôleur est également connecté...
- Page 9 3014 SZD-54 7: Centre de gravité Pour obtenir des performances de vol maximales, un centre de gravité correct est essentiel. Assurez que pour le premier vol, le centre de gravité soit à 60mm. Pour un centre de gravité correct, le nez du fuselage peut pencher très légèrement.
- Page 10 3014 SZD-54 8. Vol, conditions générales d´utilisation: Avant le premier vol, veuillez contrôler que tous les raccordements mécaniques sont bien serrés et que tous les raccordements électriques sont correctement raccordés. Nous vous conseillons de le vérifier à chaque vol ainsi que les ajustements sur votre radiocommande.
- Page 11 3014 SZD-54 Avertissements concernant l´avion Die Sicherheit im Umgang mit ferngesteuerten Modellen führt häufig zu Fragen. Die beantworten Ihnen gerne unsere Fachverkäufer von Modellbau Lindinger GmbH. Demander à tous les spectateurs d´observer une distance de sécurité d´au moins 5 mètres. Ne dirigez jamais votre modèle vers des personnes, des animaux ou des lignes à...
