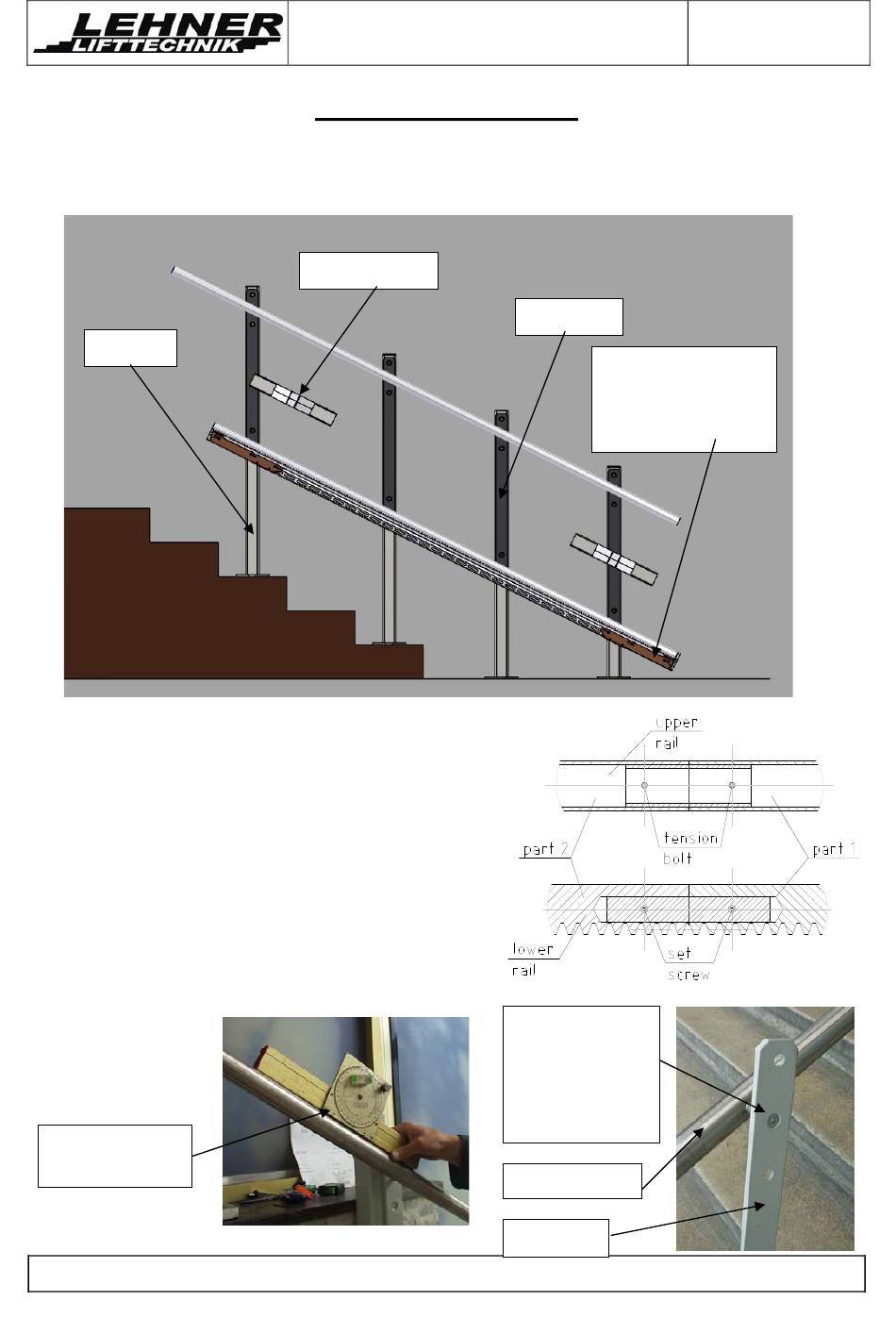

Les rails peuvent être fixés directement sur le mur ou sur des piliers qui sont fixés à la
cage d'escalier.
Pillier
Étape 1 : S'il y a 2 sections de rail, combinez ces
dernières. Voir l'illustration.
S'il y a plus de 2 sections de rail, la 3
rail doit être ajoutée une fois les 2 premières sont
installées sur l'escalier.
Étape 2 : Réglez l'angle approximatif entre le rail
et le support selon l'angle donné dans le schéma
d'installation.
Fixez ensuite toutes les vis qui relient les
supports au rail supérieur et inférieur.
Utilisez un
niveau à bulle
Plate-forme élévatrice
Manuel d'installation

Installation des rails

Came
e
section de

DELTA
DELTA
Support
Station de
charge et
assemblage de
fin de course
Fixez toutes
les vis qui
relient les
supports au
rail
Rail
Support
