4.4 Câblage du transmetteur

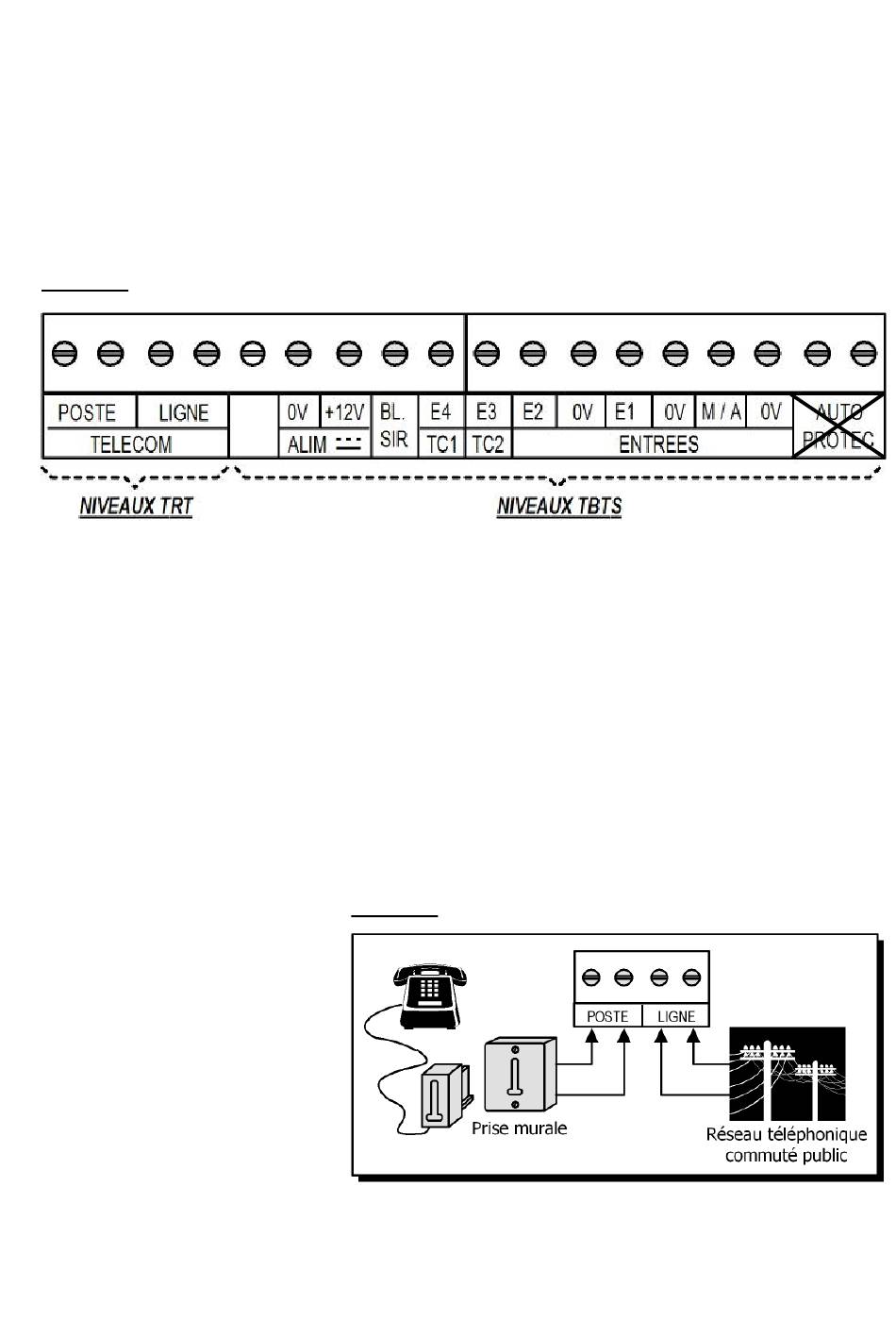

4.4.1 Description des borniers de raccordement
Figure 3 :
Rappel : La borne AUTO PROTEC de la carte transmetteur n'est pas opérationnelle. Se
servir de la borne A.P. TAMPER de la carte Alimentation pour le raccordement de
l'autoprotection à l'ouverture et à l'arrachement.
4.4.2 Raccordement de la ligne téléphonique
Au sens de la norme EN 60950, les tensions présentes
sur les 4 borniers de gauche sont de niveau TRT (Tension
de réseau de télécommunication).
Les autres sont de niveau TBTS (Très basse tension de
sécurité) au sens de la norme EN 60950.
Le SIMPL'TECH s'installe entre l'arrivée de la ligne
téléphonique
et
transmission d'alarme, le transmetteur coupe la liaison
vers les prises murales. Il devient alors prioritaire sur la
ligne téléphonique.
Figure 4 :
9
les
prises
murales.
Lors
d'une
