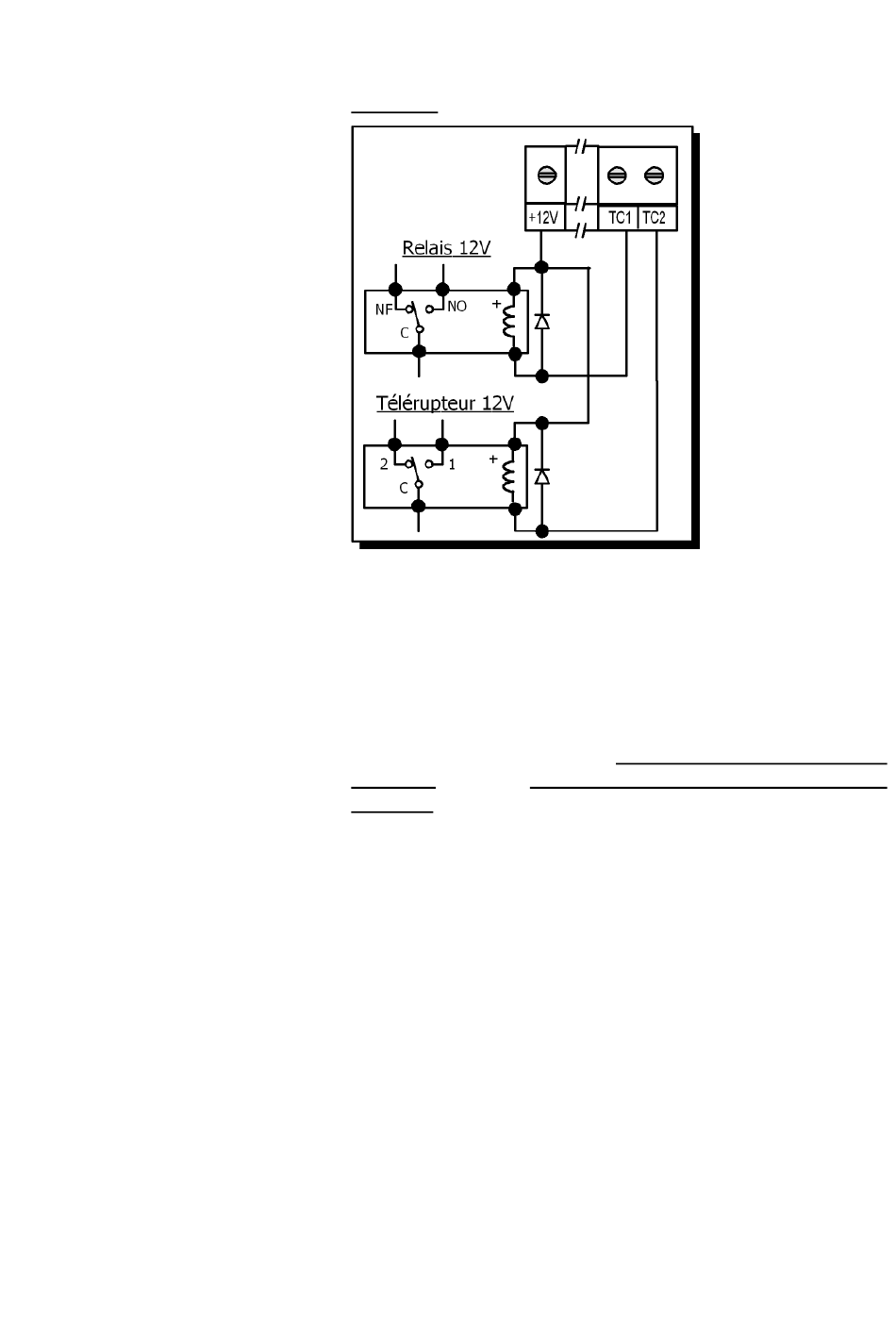

Dans le cas de l'utilisation de relais, il est préconisé de
placer une diode de roue libre sur l'alimentation du relais
si celui-ci n'en dispose pas.
Figure 8 :
4.4.6 Description des entrées du SIMPL'TECH
Le SIMPL'TECH offre quatre entrées d'alarme et une
entrée Marche/Arrêt (M/A).
Toutes ces entrées réagissent à la disparition de leur
signal de commande : une boucle reliée au 0V (polarité
négative), ou une tension positive de 4 à 15V (polarité
positive).
Par défaut les entrées du SIMPL'TECH sont programmées
pour être pilotées par une boucle reliée au 0V (polarité
négative). Pour modifier ce paramètre, il faut entrer dans
le mode de programmation technique détaillé plus loin
dans cette notice.
Chaque entrée peut être indépendamment programmée
en polarité positive ou négative en boucle normalement
fermée. Pour une utilisation en boucle normalement
ouverte, une résistance de rappel de 1 à 10kohm est
nécessaire.
Les entrées 3 et 4, utilisent les mêmes bornes que les
sorties télécommande TC1 et TC2. Par défaut ce sont les
télécommandes qui sont activées. L'activation ou la
désactivation des entrées à la place des télécommandes,
se fait par programmation dans le mode technique détaillé
en paragraphe 5.28.
13
