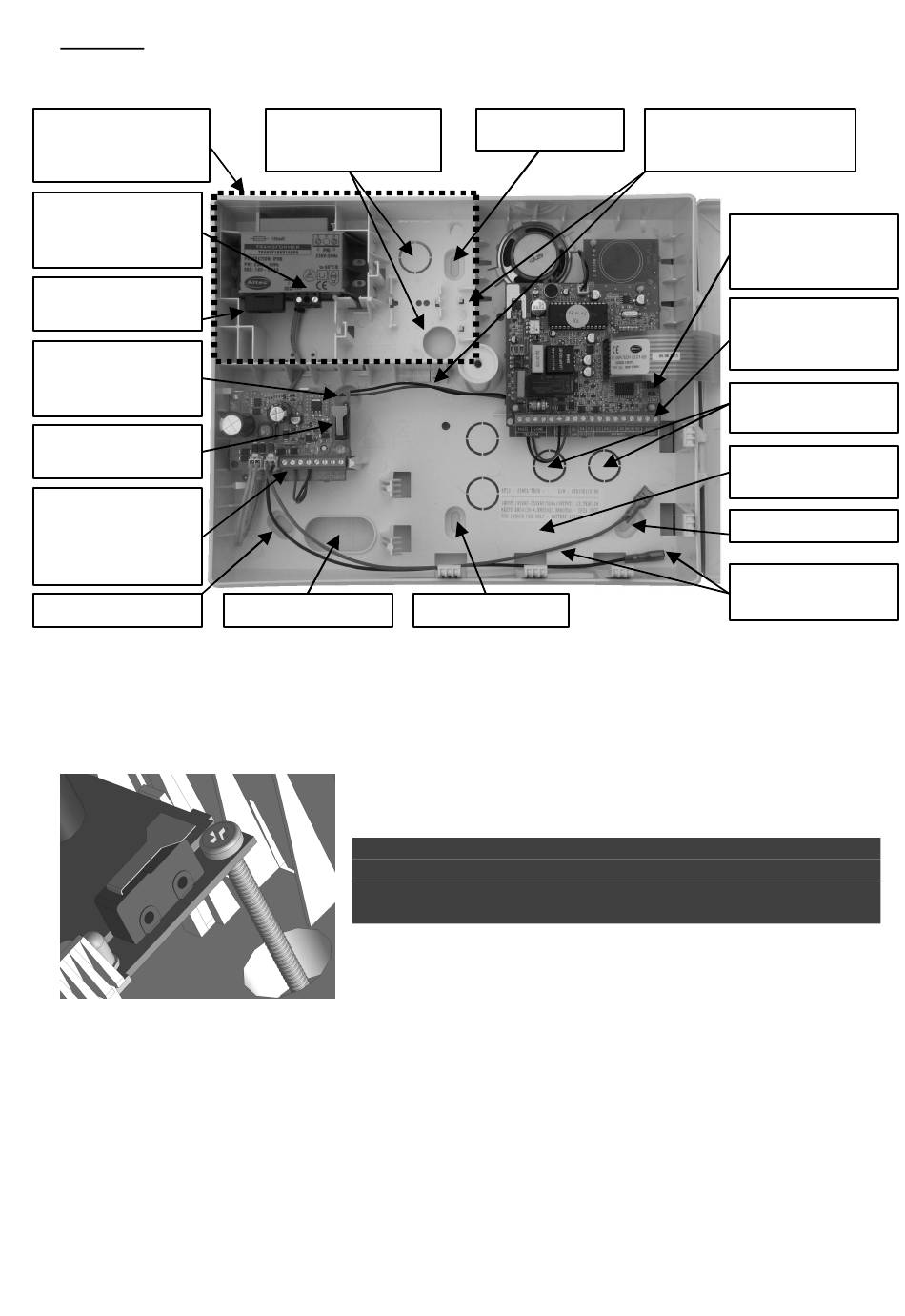

Figure 2 :
Zone dangereuse
tensions primaires
230VAC
Bornier de
raccordement du
secteur 230VAC
Fusible de type :
125mAT 5X20 mm
Trou pour vis pour
l'autoprotection à
l'arrachement
Interrupteur pour
l'autoprotection
Borniers de
raccordement de
l'alimentation
chargeur
Trou de fixation
4.2 Choix de l'emplacement et fixation du SIMPL'TECH
n'est pas opérationnelle. Seul l'interrupteur de la carte d'alimentation est actionné par le capot.
L'autoprotection à l'arrachement est assuré par une vis de 60-70mm et de 4 à 5mm de diamètre
(non fournie) qu'il convient de positionner comme indiqué ci contre. Elle doit être vissée dans le
mur jusqu'à ce que sa tête entre en contact avec le circuit électronique sans forcer.
Il est impératif de procéder à des essais pour vérifier le fonctionnement du SIMPL'TECH et de son
autoprotection à l'ouverture après installation. Il est aussi recommandé de vérifier périodiquement
le bon serrage de connexions ainsi que l'état de la batterie interne et la remplacer si nécessaire.
Utilisez les trous de fixations indiqués au paragraphe précédent pour la fixation du boîtier. Un
niveau à bulle est intégré au boîtier pour faciliter l'installation.
Passage de câbles
secteur 230VAC
Passage de câbles
Comme pour tout appareil électronique, évitez de le placer à
proximité de sources génératrices de perturbations électriques
mais aussi de chaleur, de froid et d'humidité.
Le SIMPL'TECH est exclusivement prévu pour un usage
intérieur. Il se fixe sur une paroi verticale et plane de
surface supérieure à celle de son boîtier en laissant au
moins 5 cm de chaque côté.
L'autoprotection à l'ouverture est assurée par un interrupteur à
lamelle sur la carte d'alimentation, actionné par le capot.
A noter que le circuit d'autoprotection de la carte transmetteur
Trou de fixation
Trou de fixation
7
Niveau à bulle position
horizontale ou verticale
Picots de remise à
zéro (RAZ) de la
mémoire EEPROM
Borniers de
raccordement du
transmetteur
Passage de câbles
détachables
Emplacement pour
batterie 12V-2Ah
Trous de fixation
connexions pour
batterie de secours
