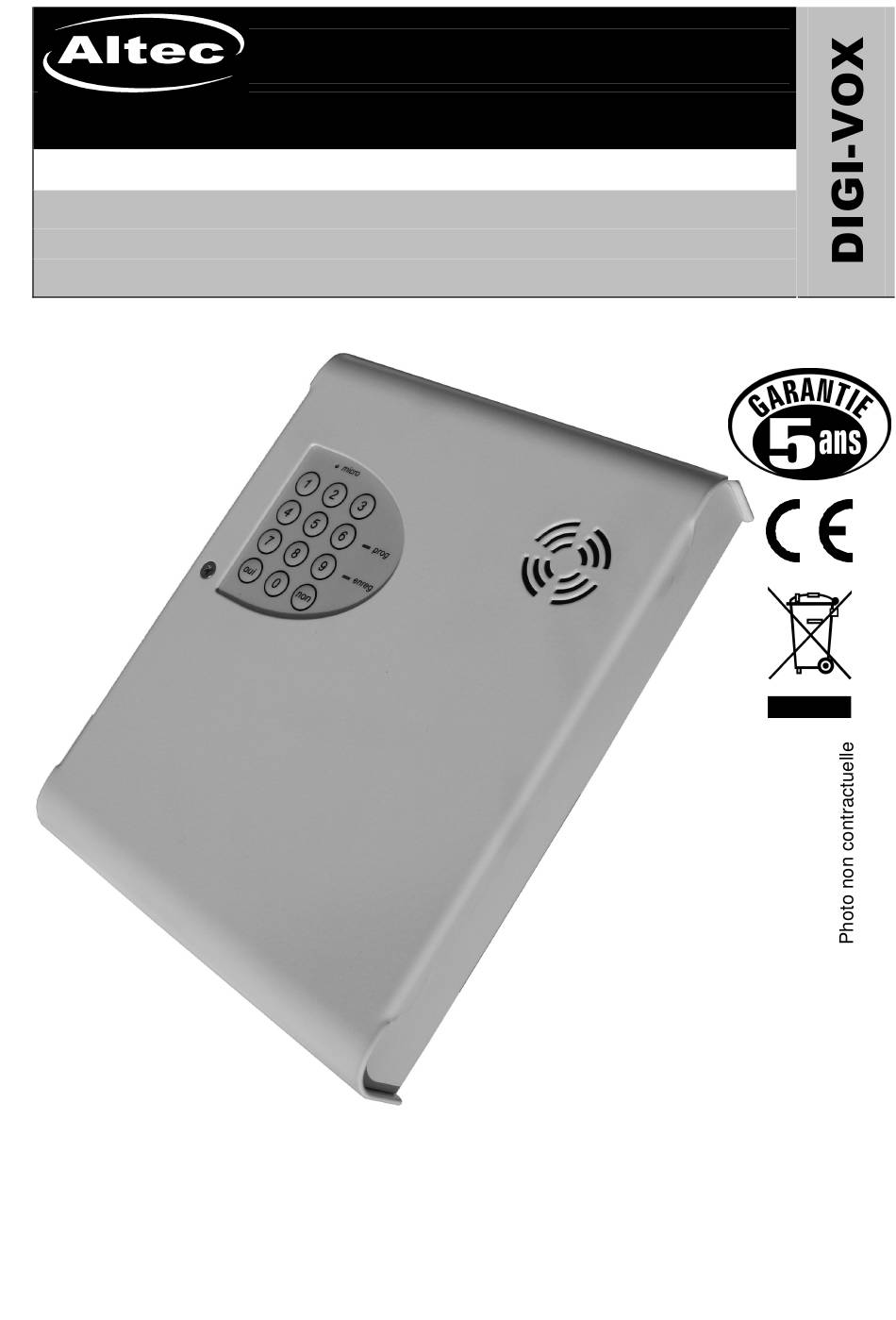

N O T I N S 0 F R 0 0 0 0 2 6 - V 1 . 0 2

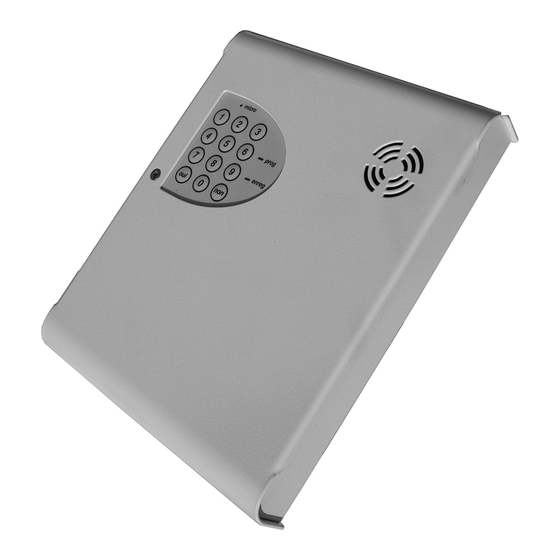

Transmetteur téléphonique vocal et digital
Protocoles CESA 200 et CONTACT ID
6 entrées d'alarme dont 1 entrée Marche/Arrêt
Programmation par clavier et par liaison série
Contrôle jusqu'à 32 modules déportés d'interphonie
Version 1
Fabrication Française
Notice d'installation
Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS
DIGI-VOX et ALTEC sont des marques déposées par ATLS

Publicité

Table des Matières
loading

Manuels Connexes pour Altec DIGI-VOX

Sommaire des Matières pour Altec DIGI-VOX

  • Page 1 Programmation par clavier et par liaison série Contrôle jusqu’à 32 modules déportés d’interphonie Version 1 Fabrication Française Notice d'installation Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS DIGI-VOX et ALTEC sont des marques déposées par ATLS...
  • Page 2 - 2 -...

  • Page 3: Accessoires Complementaires

    ACCESSOIRES COMPLEMENTAIRES BO-14 Parafoudre télécom. BO-ADSL Filtre ADSL et parafoudre à alimentation externe pour transmetteur téléphonique d’alarme ADSL-BOX Filtre ADSL et parafoudre autonome alimenté par pile lithium pour transmetteur téléphonique d’alarme MICRO-VOX Boîtier ABS avec microphone amplifié pour le déport de l’écoute HP-VOX Boîtier ABS avec microphone et haut-parleur amplifiés pour le déport de l’écoute et de...
  • Page 4 LCFER+ Carte relais multifonctions programmable CI-2RT Carte relais ; pouvoir de coupure : 230VAC / 5A MINI-RT Mini carte relais ; pouvoir de coupure : 24VDC / 2A EMETYS Emetteur 433MHz 1 ou 2 canaux pendentif et bracelet RECEPTYS Récepteur 433MHz 2 canaux, sorties relais et mémoire de 20 émetteurs AL-01 ECO Coffret d’alimentation chargeur 12V / 1A...

  • Page 5: Table Des Matières

    3. CONSIGNES DE SECURITE..............8 4. INSTALLATION DU DIGI-VOX..............9 4.1 Description du boîtier..................9 4.2 Choix de l’emplacement et fixation du DIGI-VOX ..........10 4.3 Description des borniers de raccordement............11 4.4 Raccordement de la ligne téléphonique............11 4.5 Raccordement de l’alimentation ..............13 4.6 Raccordement de la sortie blocage des sirènes ..........13...
  • Page 6 8.3 Commandes système ..................43 8.4 Commandes DALARM................... 44 9. TEST DU DIGI-VOX ................45 9.1 Test du poste téléphonique raccordé derrière le DIGI-VOX ......45 9.2 Déroulement d’une transmission..............45 9.3 Détection de sonnerie et téléprogrammation ........... 45 10. ASTUCES ..................... 46 10.1 Remise à...

  • Page 7: Introduction

    1. INTRODUCTION Vous venez d’acquérir le transmetteur téléphonique vocal et digital DIGI-VOX de la gamme ALTEC et nous vous en remercions. Intégrant les plus récentes innovations technologiques, ce dernier offre une programmation entièrement guidée par synthèse vocale, il permet entre autre de télécommander par téléphone la mise en route de l’éclairage, du chauffage, de connaître l’état du système...

  • Page 8: Consignes De Securite

    Placer le DIGI-VOX à l’abri d’éventuelles sources d’interférences électromagnétiques, telles que les tableaux électriques • Ne pas installer le DIGI-VOX près d’un radiateur ou d’une source de chaleur, ni à proximité d’endroits humides (cuisine, salle de bain ou abri de jardin…) •...

  • Page 9: Installation Du Digi-Vox

    4. INSTALLATION DU DIGI-VOX 4.1 Description du boîtier Le DIGI-VOX se présente dans un boîtier robuste en acier peint d’une épaisseur 1,5 mm. Sa face avant est fixée au châssis par 2 accroches placées sur sa droite et par l'unique vis, visible sur la figure 1, (réf.

  • Page 10: Choix De L'emplacement Et Fixation Du Digi-Vox

    Le boîtier se fixe sur une paroi verticale et plane de surface supérieure à la surface du DIGI-VOX, en utilisant 4 vis à têtes rondes de diamètre 4 à 5 mm et de 35 à 40 mm de longueur (non fournies).

  • Page 11: Description Des Borniers De Raccordement

    TRT (Tension de réseau de télécommunication). Les autres sont de niveau TBTS (Très basse tension de sécurité) au sens de la norme EN 60950. L’alimentation électrique du DIGI-VOX doit être fournie par une source à puissance limitée. Figure 3 : 4.4 Raccordement de la ligne téléphonique...
  • Page 12 Malgré protection intégrée au DIGI-VOX, sur son circuit électronique, vivement recommandé d’installer un parafoudre de type BO-14, avec écoulement de la perturbation à la terre. Figure 4a : Dans le cas d’une ligne ADSL dégroupée partiellement, l’utilisation d’un BO-ADSL ou...

  • Page 13: Raccordement De L'alimentation

    En alarme, la centrale coupe le signal de blocage des sirènes pour les déclencher. C’est donc la sortie SIR du DIGI-VOX qui prendra le relais pour les arrêter durant l’écoute et/ou l’interphonie. Cette sortie s’active automatiquement dès que le DIGI- VOX entre en mode écoute des bruits ambiants ou en...

  • Page 14: Raccordement Des Sorties Télécommande

    équipements. Figure 7 : 4.7 Raccordement des sorties télécommande Le DIGI-VOX possède trois sorties télécommande à faible pouvoir de commutation, actionnables aussi bien en local, qu’à distance par téléphone. La première : S1 de type bistable. Son état peut être modifié...

  • Page 15: Description Des Entrées Du Digi-Vox

    50mA, suffisant pour piloter un relais ou un télérupteur. Figure 8 : 4.8 Description des entrées du DIGI-VOX Le DIGI-VOX offre cinq entrées d’alarme et une entrée Marche/Arrêt (I/0). Toutes ces entrées réagissent à la disparition de leur signal de commande : une boucle reliée au 0V (polarité...

  • Page 16: L'entrée Marche / Arrêt

    à cette entrée. Pour le DIGI-VOX, le système est à l’ARRET lorsque la tension de commande est présente et en MARCHE lorsque celle-ci est absente. Les figures 9 et 10 montrent des exemples de câblage.

  • Page 17: L'entrée E1

    4.10 L’entrée E1 L’entrée asservie l’entrée déclenchement de E1 n’est possible que lorsque la centrale d’alarme est en MARCHE (en l’absence du signal de commande sur l’entrée I/0). Figure 11 : 4.11 Les entrées E2 à E5 Les entrées E2 à E5 sont de type 24h/24 : une ouverture de la boucle de l’entrée déclenche une transmission d’alarme quelque soit l’état de l’entrée I/0 et donc quelque soit l’état du système d’alarme.

  • Page 18: Utilisation D'un Contact Normalement Ouvert

    : il faut suivre les méthodes de câblage représentées par les figures 12 et 13. Dans ces deux cas il est important que l’alimentation du DIGI-VOX soit commune avec celle de la centrale d’alarme. Figure 12 : Figure 13 :...

  • Page 19: Raccordement De L'autoprotection

    Haut-parleur amplifiés permettant le déport de l’écoute et/ou de l’interphonie. Le DIGI-VOX peut gérer jusqu’à 32 HP-VOX à travers des cartes relais spécifiques. Ces cartes sont adressables de 1 à 4 et chacune d’elles permet de raccorder jusqu’à 8 HP-VOX.
  • Page 20 A tout moment lors de l’écoute, le correspondant peut sélectionner une nouvelle zone d’écoute en composant simplement le numéro de la zone souhaitée sur le clavier de son téléphone : 1 à 32 pour les HP-VOX n°1 à 32 et 99 pour revenir au microphone et haut-parleur intégrés au transmetteur.

  • Page 21: Programmation Du Digi-Vox

    DIGI-VOX pour la première fois. Le mode NON ASSISTE : destiné aux utilisateurs habitués au DIGI-VOX, ce menu permet un accès sélectif et donc plus rapide à un paramètre choisi. A chaque numéro est associé une fonction : pour modifier un paramètre, il suffit de composer le numéro correspondant,...
  • Page 22 Figure 16 : Organisation de la programmation du mode VOCAL & TECHNIQUE MODE VOCAL ASSISTE MODE VOCAL NON ASSISTE USINE Auto > Téléphone 1 1 + OUI Téléphone 1 Auto > Téléphone 2 2 + OUI Téléphone 2 Auto > Téléphone 3 3 + OUI Téléphone 3 Auto >...

  • Page 23: Accès Au Mode Programmation

    Le DIGI-VOX dit alors : Bonjour, voulez-vous être assisté(e) ? Ou si un code d’accès est déjà programmé : Bonjour, composez votre code d’accès ? Pour continuer, il suffit de répondre à la question et se laisser guider par la synthèse vocale.

  • Page 24: Programmation Des Numéros De Téléphone

    (eeprom), soit de le modifier. Pour effacer un numéro enregistré en mémoire, il suffit lorsque le DIGI-VOX vous propose de le modifier, de répondre OUI, puis lorsqu’il vous propose de composer le nouveau numéro, de valider une deuxième fois par la touche OUI sans composer de numéro.

  • Page 25: Programmation Des Différents Codes

    DIGI-VOX : appuyez sur les touches OUI ou NON. Pour terminer un enregistrement avant les 20 secondes de durée maximale, il vous suffit d’appuyer sur les touches OUI ou NON. En mode NON ASSISTE, les touches 5 et 6 donnent accès respectivement au message général et au sous...

  • Page 26: Programmation De La Date Et De L'heure

    Pour effacer un code enregistré en mémoire, il suffit lorsque le DIGI-VOX vous propose de le modifier, de répondre en appuyant sur la touche OUI, puis lorsqu’il propose de composer le nouveau code, de valider une deuxième fois par la touche OUI sans composer de code.

  • Page 27: Sélection De L'écoute

    Durant cette phase d’écoute, le correspondant a la possibilité de parler et d’être entendu sur le site, grâce au haut parleur intégré au DIGI-VOX. Dans ce document, ce mode est aussi appelé interphonie ou dialogue.

  • Page 28: Durée De L'écoute / Interphonie

    DIGI-VOX automatiquement. Pour établir un dialogue clair, la personne se trouvant sur le site pourra observer le voyant rouge sur le clavier du DIGI-VOX et ne prendra la parole que lorsque celui-ci sera allumé. Le DIGI-VOX bascule automatiquement en mode alternat si l’écoute se fait à...

  • Page 29: Téléprogrammation

    NON du DIGI-VOX sont respectivement remplacées pas les touches * et # du téléphone. 5.13 Consultation de la mémoire d’événements Le DIGI-VOX enregistre dans sa mémoire les 250 derniers événements survenus, avec la date et l’heure. Pour consulter les déclenchements enregistrés, composez 0, 8 puis OUI dans le mode NON ASSISTE.

  • Page 30: Programmation Digitale

    L’accès à ce sous menu peut être protégé par un code de 1 à 4 chiffres (voir programmation des différents codes). 6.2 Les paramètres du mode digital Dans le sous menu digital, le DIGI-VOX permet la programmation des 4 numéros de téléphone pour les transmissions digitales, le code d’accès digital, l’ensemble des codes identifiant le transmetteur et les alarmes ainsi que le test cyclique et l’écoute/interphonie.
  • Page 31 2 chiffres (00 à 99) pour le protocole CESA. Si une entrée ne doit pas transmettre en digital, il suffit d’effacer le code correspondant. Pour le protocole CONTACT ID, le DIGI-VOX transmet un code à 3 chiffres indiquant la nature de l’alarme (intrusion, feu, auto-protection…). Pour les alarmes marche/arrêt, défaut batterie, test cyclique, le DIGI-VOX génère...

  • Page 32: Programmation Du Test Cyclique

    §6.6). 6.3 Programmation du test cyclique Dans le sous menu digital, le DIGI-VOX permet la programmation du code identifiant le test cyclique, la date et l’heure de la première transmission et la durée entre deux transmissions.

  • Page 33: Sélection De L'écoute Pour Le Mode Digital

    6.5 Sélection de l’écoute pour le mode digital Le DIGI-VOX permet l’écoute du site et/ou le dialogue en mode alternat ou mains libres suite à une alarme. Cette fonction peut être activée ou désactivée pour le mode digital indépendamment du mode vocal.

  • Page 34: Programmation Technique

    La transmission n’aura lieu que si la durée de la coupure d’électricité dépasse la temporisation programmée. Lors de l’accès à cette fonction, le DIGI-VOX vérifie si une temporisation a déjà été enregistrée. Si oui, avant de permettre la modification de celle-ci, le transmetteur annonce la durée enregistrée.

  • Page 35: Sélection Des Correspondants Pour Chaque Entrée

    : l’apparition d’un défaut sur l’une des entrées E1 à E5 et la détection de batterie faible. Pour chacun de ces événements, il est possible de choisir quel(s) correspondant(s) (téléphone vocal 1, 2, 3 et 4) le DIGI-VOX doit appeler et dans quel ordre. exemple, peut être décidé...

  • Page 36: Sélection De La Détection Et Du Niveau De Batterie Faible

    : le message suivant est annoncé toutes les 20 secondes. Batterie faible ! Au bout de 7 diffusions du message, le DIGI-VOX déclenche une transmission d’alarme. La transmission d’alarme pour « Batterie faible » n’aura lieu que si : le détecteur de tension faible est programmé...

  • Page 37: Durée Entre Deux Cycles D'appels En Mode Vocal

    Si un seul numéro de téléphone vocal a été programmé et que celui-ci renvoi un signal occupé : conformément à la norme CTR21, le DIGI-VOX l'appellera 16 fois, entrecoupé d’une courte pause de 6 secondes puis abandonnera. Cette opération n’aura duré que 4 minutes, ce qui pourrait entraîner de graves dommages.

  • Page 38: Mode Sans Acquit (Gsm/Adsl)

    7.8 Mode sans acquit (GSM/ADSL) Si le DIGI-VOX est raccordé sur la sortie téléphone d’un modem ADSL « BOX ADSL », des problèmes d’acquit peuvent être rencontrés derniers retransmettent pas toujours les touches composées vers leur sortie téléphone. De plus, les tonalités de retour de sonnerie ou d’occupation peuvent être différentes et ne...

  • Page 39: Sélection De L'acquit Au Décroché

    TECHNIQUE, puis en validant avec la touche OUI. 7.13 Mode test des entrées et simulation d’alarme E1 Dans le mode test des entrées, le DIGI-VOX annonce en vocal chaque changement d’état qu’il s’agisse des entrées E1 à E5, l’entrée I/0 ou du niveau de la tension de batterie (tension d’alimentation).

  • Page 40: Quitter La Programmation Technique

    L’opération se fait directement sur le clavier sans ouvrir le boîtier du transmetteur et donc, sans déclencher une alarme d’autoprotection. Lors d’une transmission en mode test, le DIGI-VOX vous annonce, après chaque diffusion des messages, qu’il se trouve en mode test. Cette opération permet de vérifier si la programmation est correcte et si les cycles d’appels se...

  • Page 41: Programmation Du Digi-Vox Par Liaison Serie

    L’écran affiche alors : « CODE D’ACCES ? » si un code est déjà programmé. Si non : « DIGI-VOX V2.0XXX » suivi de « OK » Toutes les commandes sont codées sur 6 caractères. Pour lire un paramètre enregistré dans le DIGI-VOX, entrez la commande correspondante suivi de la touche ↵...

  • Page 42: Correspondance Des Commandes Pour Le Téléchargement

    8.2 Correspondance des commandes pour le téléchargement Tableau 6 : CLAVIER MODE NON ASSISTE UART CMD 1 UART CMD 2 1 + OUI Téléphone 1 VTNUM1 VTNUM2 2 + OUI Téléphone 2 VTNUM3 3 + OUI Téléphone 3 VTNUM4 4 + OUI Téléphone 4 MESREC:0 MESPLY:0...

  • Page 43: Commandes Système

    CLAVIER MODE DIGITAL UART CMD 1 UART CMD 2 1 + OUI Téléphone digital 1 DTNUM1 2 + OUI Téléphone digital 2 DTNUM2 DTNUM3 3 + OUI Téléphone digital 3 DTNUM4 4 + OUI Téléphone digital 4 CODIGI 5 + OUI Code d’accès digital PROTOC 6 + OUI...

  • Page 44: Commandes Dalarm

    8.4 Commandes DALARM Cette commande est suivie de 3 caractères pour simuler une entrée du DIGI-VOX, de 7 caractères lorsque les codes sont fournis à la suite de la commande pour le protocole CESA et 10 caractères pour le Contact_ID.

  • Page 45: Test Du Digi-Vox

    Le test consiste à s’assurer du bon fonctionnement du poste téléphonique raccordé sur la même ligne que le DIGI-VOX, en appelant avec celui-ci un ami, un voisin ou un proche. Puis, tout en restant en ligne, il faut déclencher une simulation d’alarme E1 et vérifier que votre communication...

  • Page 46: Astuces

    DIGI-VOX garder le court-circuit jusqu’à ce que le voyant rouge s’allume retirer le court-circuit le DIGI-VOX propose deux modes de remise à zéro : l’effacement des codes d’accès seuls ou bien l’effacement complet avec retour aux paramètres d’usine A l’exception de la polarité...

  • Page 47: Interdiction Sélective D'accès Aux Paramètres De Base

    : « activée ». 10.4 L’acquit par la parole Lorsque le DIGI-VOX est raccordé derrière une « BOX » il arrive parfois que le correspondant ne puisse jamais acquitter l’alarme avec son code d’acquit. La raison est tout simplement que certains modèles de «...

  • Page 48: L'acquit Ou Le Défaut De Transmission Signalé Par S1 Et S2

    10.5 L’acquit ou le défaut de transmission signalé par S1 et S2 Le DIGI-VOX propose de configurer les sorties S1 et S2 pour fournir un signal de retour sur le bon ou le mauvais déroulement d’une transmission d’alarme. A chaque fois qu’une transmission est acquittée, S2 génère un signal impulsionnel de 2 secondes.

  • Page 49: Resolution Des Problemes De Mise En Service

    Utilisez la fonction « test des entrées » en composant 08 puis OUI dans le menu technique pour vérifier l’état des entrées. Le DIGI-VOX décroche puis compose le numéro de téléphone mais l’appel n’aboutit pas : vérifiez qu’il ne s’agit pas d’une ligne NUMERIS vérifiez que la ligne n’est pas dégroupée totalement...
  • Page 50 Le DIGI-VOX est raccordé sur la sortie téléphone d’une BOX ADSL et n’arrive pas à reconnaître l’acquit par code. Certaines « BOX ADSL » ne retransmettent pas les touches composées sur leur sortie téléphone.

  • Page 51: Caracteristiques Techniques

    12. CARACTERISTIQUES TECHNIQUES Tension d'alimentation : de 9 à 15 Vcc Ondulation résiduelle : 250 mV Consommation en veille : environ 18 mA Consommation en alarme : environ 140 mA Commande des entrées configurées en polarité positive : Tension de déclenchement : de 0 à...

  • Page 52: Garantie

    13. GARANTIE ATLS assure une garantie de 5 ans à compter de la date de fabrication. La date de fabrication figure sur l’étiquette du numéro de série placée à l’intérieur de l’appareil. La garantie ne couvre pas les dégradations non fonctionnelles telles que les rayures, bris par chute ou choc, ni les dégradations provoquées par un emploi anormal.
