hrvatski
3 Upravljač
Upravljač služi za pridržavanje kosilice, upravljanje
njome i njezin transport.
4 Drška za pokretanje voznog pogona
Drška za pokretanje voznog pogona uključuje i isključuje
vozni pogon.
5 Poluga
Poluga služi za namještanje brzine voznog pogona.
6 Brzi pritezač
Brzi pritezač priteže gornji dio upravljača na donji dio
upravljača i služi za preklapanje upravljača.
7 Zaklopka
Zaklopka pokriva akumulator, ECO sklopku i sigurnosni
ključ te ih štiti od prljavštine.
8 Poluga
Poluga služi za namještanje visine reza prednjih kotača.
9 Transportna drška
Transportna drška služi za transportiranje kosilice.
10 Stražnja osovina
Stražnja osovina služi za namještanje visine reza
stražnjih kotača.
11 Akumulator
Akumulator opskrbljuje kosilicu energijom.
12 Tipka
Tipka aktivira svjetleće diode na akumulatoru.
13 Svjetleće diode
Svjetleće diode signaliziraju stanje punjenja akumulatora
i smetnje.
14 Otvor za akumulator
Akumulator se umeće u otvor za akumulator.
15 ECO sklopka
ECO sklopka uključuje i isključuje ECO način.
16 Sigurnosni ključ
Sigurnosni ključ aktivira kosilicu.
130
17 Zaporna poluga
Zaporna poluga drži akumulator u otvoru za akumulator.
RMA 2 RPV:
18 Otvor za akumulator
Drugi se akumulator umeće u otvor za akumulator.
RMA 2 RV:
18 Pretinac za transport
Zamjenski se akumulator umeće u pretinac za transport.
# Natpisna pločica sa serijskim brojem stroja
3.2

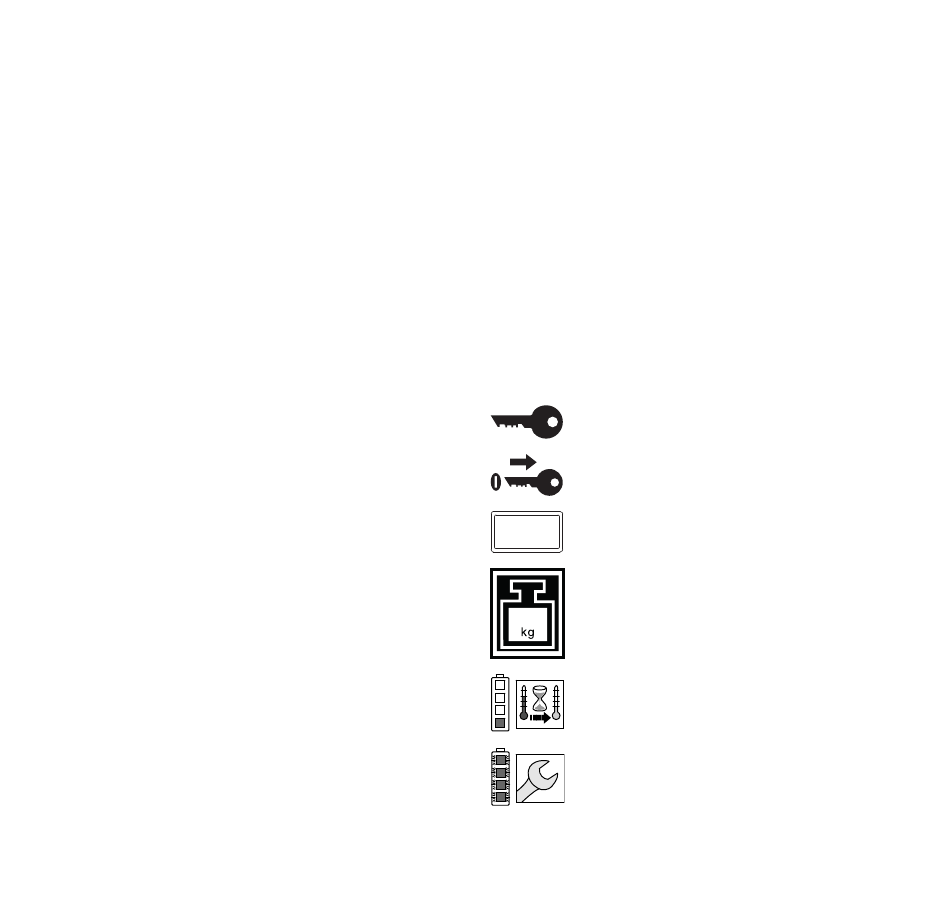

Simboli

Simboli se mogu nalaziti na kosilici i akumulatoru i imaju
sljedeće značenje:
Ovaj simbol označava sigurnosni ključ.
Ovaj simbol označava prihvatnik za ključ.
Ovaj simbol označava ECO sklopku.
ECO ECO
Ovaj simbol označava težinu kosilice bez
akumulatora.
XX
1 svjetleća dioda svijetli crveno. Akumulator je
pretopao ili prehladan.
4 svjetleće diode trepere crveno. U akumulatoru
postoji smetnja.
3 Pregled
0478-131-9950-A
